Защитное заграждение Пиранья – патент Украины №48667

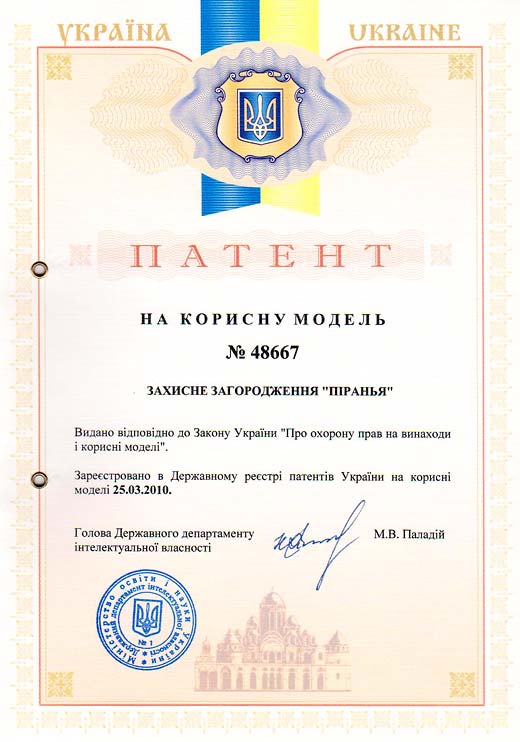

Патент Украины №48667 – Защитное заграждение Пиранья

Патент Украины: №48667
Автор: Ткаченко Юрий Владимирович
Раздел МПК: B21F 25/00 – Колючая проволока, сетки, ограждения, ткани из проволоки
Опубликовано: 25.03.2010, бюл. № 6/2010

  1. Колючая лента, которая получена из металлической полосы (заготовки), содержащей центральный участок и большое количество поражающих элементов, целостно сформированных с ней, которая отличается тем, что поражающие элементы расположены вдоль центрального участка ленты равномерно, со сдвигом на половину поражающего элемента с каждой стороны от центрального участка. При этом каждый поражающий элемент выполнен в виде равностороннего треугольника с прямыми сторонами, направленными перпендикулярно от центрального участка, и с вершиной-шипом, причем остриями каждого из шипов является угол между сторонами треугольника.
  2. Колючая лента п. 1, которая отличается тем, что треугольник имеет как выгнутые, так вогнутые вглубь стороны.
  3. Колючая лента п. 1, которая отличается тем, что треугольники имеют с одной стороны от центрального участка один размер, а со второй – другой.
  4. Колючая лента по п. 1, которая отличается тем, что треугольники на одном стороне от центрального участка имеют разный размер.
  5. Колючая лента п. 1, которая отличается тем, что выполнена крученой относительно продольной оси ленты.
  6. Колючая лента п. 1, которая отличается тем, что выполнена волнообразной или свитой в спираль.
  7. Колючая лента п. 1, которая отличается тем, что поражающие элементы-треугольники отогнуты от плоскости центрального участка как в одну сторону, так и в разные стороны.

Полезная модель принадлежит к метизному производству, а именно, к производству колючих лент, которые используются как барьеры безопасности и предназначены для предотвращения неправомерного проникновения на режимные объекты.

Известен способ изготовления колючей проволоки, который состоит в том, что в ленте пробивают вдоль осы симметрии перфорационные пазы, в которых закрепляют звездчатые шипы, вставляемые в пазы ленты углом, который ориентирован в противоположный сторону от других, а сбоку других углов ленту сгибают вокруг шипа, завальцовывают и в промежутке между пазами закручивают вокруг ее продольной оси [см. авторское свидетельство СССР №519256 по классу B21F25/00 опубликовано 25.06.1976 года].

К основным недостаткам известного способа относятся сложность изготовления изделия, его высокая стоимость и ненадежность крепления шипов в ленте.

Известна также зазубренная лента, что полученная из металлической ленты и содержит центральный участок и большое количество противоположных пар элементов, которые целостно сформированы с ней, каждый элемент пар элементов снабжен первым и вторым внешними шипами и третьим и четвертым – внутренними шипами, которые образованы за счет пробитых в ленте овальных пазов [см. патент США №4887796 из класса B21F25/00 опубликован 19.12.1989 года].

Основными недостатками известной зазубренной ленты является ее недостаточная гуманность – форма внешних шипов содействует нанесению серьезных ранений и увечий, сравнительно большое расстояние между осями симметрии соседних пар элементов, которое не обеспечивает достаточного удерживающего эффекта фрагментов одежды и тела нарушителя, высокая стоимость изготовления ленты ввиду того, что ее изготовляют из нержавеющей стали, обработка которой требует больших энергозатрат, повышается износ оборудования и штамповочного хозяйства, раскрой металла при ее штамповке нерационален, из-за формы внешних и внутренних шипов образовываются большие отходы металла.

Наиболее близкой по своей сути и достигаемому эффекту, и которая принимается за прототип, является колючая лента, которая получена из металлической полосы, которая содержит центральный участок и большое количество противоположных пар поражающих элементов, которые целостно сформированы с ней, причем пары поражающих элементов расположены вдоль центрального участка ленты равномерно, а также каждый поражающий элемент в паре состоит с основания и противоположно направленных шипов, выполненных из внешних сторон элемента, а остриями каждого из шипов является углы, которые образованы между внешней стороной и сторонами элемента, при этом между сторонами элементов, расположенных возле пар элементов, образовано внутреннее широкое пространство, ограниченное извне остриями шипов этих элементов [см. патент Украины №41834 из класса B21F25/00 опубликован 24.04.2001 года].

Основным недостатком известной колючей ленты является то, что с ее помощью невозможно возвести надежное барьерное заграждение из-за недостаточных защитных свойств самой колючей ленты. Наличие этого недостатка объясняется следующим. Острия шипов поражающих элементов направлены вдоль центрального участка ленты, поскольку расположены на внешних сторонах поражающего элемента. Такая пространственная ориентация шипов не препятствует злоумышленнику схватиться рукой за ленту, в частности, охватить поражающий элемент, и оттянуть или отогнуть ленту в любой сторону. При этом ладонь не испытает никаких ранений из-за того, что на поражающем элементе отсутствуют шипы, которые были бы направлены хотя бы под каким либо углом к продольной оси ленты, то есть внешняя сторона поражающих элементов ровная, безо всяких заостренных элементов на ней.

Вторым существенным недостатком известной колючей ленты является неэффективность использования материала заготовки (металлической полосы) из-за образования отходов металла во время пробивания в полоске большого количества противоположных пар поражающих элементов для образования широкого внутреннего пространства в которое направлены острия шипов. Такие отходы достигают до 30% площади заготовки.

В основу полезной модели поставлена задача повышения защитных свойств колючей ленты и эффективности использования материала заготовки путем пространственной переориентации расположения шипов за счет изменения конструкции поражающих элементов.

Решение поставленной задачи достигается тем, что колючая лента, которая получена из металлической полосы ( заготовки), содержит центральный участок и большое количество поражающих элементов, которые целостно сформированы с ней, согласно предложению поражающие элементы расположены вдоль центрального участка ленты равномерно со смещением на половину поражающего элемента с каждой стороны от центрального участка, а также каждый поражающий элемент имеет вид равностороннего треугольника с прямыми сторонами, направленными перпендикулярно от центрального участка, с вершиной-шипом, а остриями каждого из шипов является угол между сторонами треугольника.

  • Треугольник может иметь как выгнутые так вогнутые вглубь стороны.
  • Треугольники могут иметь с одной стороны от центрального участка один размер, а с другой – иной.
  • Сопредельные треугольники на одном стороне от центрального участка также могут иметь разный размер.
  • Колючая лента может быть исполнена как плоской, так и скрученной относительно продольной оси ленты.
  • Колючая лента может быть исполнена как прямолинейной, так и волнообразной, или свитой в спираль.
  • Поражающие элементы-треугольники могут быть отогнутыми от плоскости центрального участка как в одну сторону, так и в разные стороны.

Поскольку острия шипов поражающих элементов направлены перпендикулярно центральному участку колючей ленты, за нее невозможно ухватиться рукой без ранения ладони, то есть невозможно оттянуть или отогнуть ленту ни в какую сторону и таким образом сделать свободный проход через защитное заграждение.

При изготовлении предложенной колючей ленты происходит стопроцентное использование материала заготовки (металлической полосы), то есть без образования отходов металла при прорезке в полоске треугольных поражающих элементов. Ведь, если использовать в качестве заготовки широкую металлическую полосу, то освобожденные от металла пространства между треугольниками одной колючей ленты автоматически станут треугольными поражающими элементами второй колючей ленты. Следовательно, из широкой металлической ленты можно без отходов изготовить одновременно несколько колючих лент. При этом осуществляется не только безотходный производственный процесс, но и повышение производительности работы, по меньшей мере, в полтора раза.

Следовательно, предложенные конструктивные изменения колючей ленты позволяют достичь технического результата, указанного в постановке задачи, а именно: повышение защитных свойств колючей ленты и эффективности использования материала заготовки.

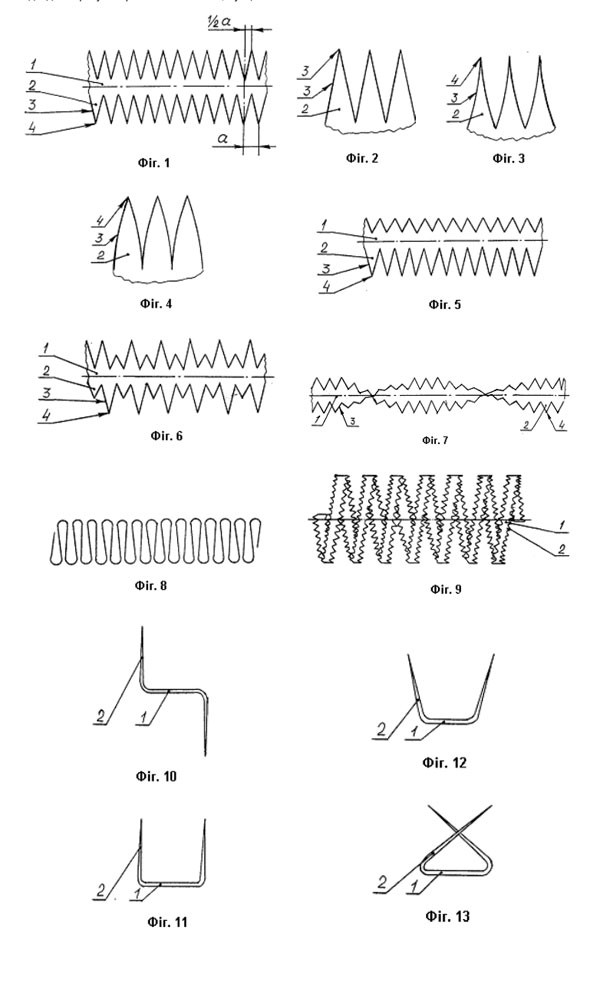

Дальнейшая сущность предложенной полезной модели объясняется совместно с иллюстративным материалом, на котором изображено следующее:

  • Фиг.1 – общий вид предложенной колючей ленты с поражающими элементами, расположенными в одной плоскости с центральным участком, вид сверху;
  • Фиг.2 – вид треугольного поражающего элемента с прямыми сторонами;
  • Фиг.3 – вид треугольного поражающего элемента с вогнутыми вглубь сторонами;
  • Фиг.4 – вид треугольного поражающего элемента с выгнутыми наружу сторонами;
  • Фиг.5 – общий вид колючей ленты с разными по размеру поражающими элементами с одной стороны от центрального участка;
  • Фиг.6 – общий вид колючей ленты с разными по размеру поражающими элементами на каждой стороне от центрального участка;
  • Фиг.7 – общий вид колючей ленты скрученной относительно продольной оси;
  • Фиг.8 – вид сбоку волнистой колючей ленты;
  • Фиг.9 – общий вид на колючую ленту, свитую в спираль;
  • Фиг.10 – разрез колючей ленты с отогнутыми в разные стороны поражающими элементами;
  • Фиг.11 – разрез колючей ленты с отогнутыми в один сторону поражающими элементами и с параллельным расположением поражающих элементов;
  • Фиг.12 – разрез колючей ленты с отогнутыми поражающими элементами в один сторону с расположением поражающих элементов под тупым углом;
  • Фиг.13 – разрез колючей ленты с отогнутыми поражающими элементами в один сторону с перекрещением поражающих элементов.

Предложенная колючая лента «Пиранья» изготовляется из металлической (например, холоднокатаной оцинкованной стали) полосы, и состоит из центрального участка 1 и большого количества поражающих элементов 2, какие целостно сформированы с ней (Фиг.1). Поражающие элементы 2 расположены вдоль центрального участка 1 ленты равномерно со смещением на пол поражающего элемента 2 (1/2 ) с каждой стороны от центрального участка 1. Понятно, поражающие элементы 2 можно располагать и неравномерно, но это лишь усложняет оборудование и технологию изготовления ленты. Поэтому технологичнее поражающие элементы 2 исполнять с равномерным расстоянием друг от друга.

Каждый поражающий элемент 2 имеет вид равностороннего треугольника, который отходит перпендикулярно от центрального участка 1, с вершиной-шипом 3, а остриями каждого из шипов 3 является угол между сторонами 4 треугольника. Треугольный поражающий элемент 2 может иметь прямолинейные стороны 4 (Фиг.2), или стороны 4, которые вогнуть вглубь треугольника (Фиг.3), или стороны 4, которые выгнуты наружу треугольника (Фиг.4). Треугольные поражающие элементы 2 могут иметь с одной стороны от центрального участка 1 один размер, а со второй – другой (Фиг.5). Сопредельные треугольные поражающие элементы 2 на одном стороне или на каждом по бокам от центрального участка также могут иметь разный размер (Фиг.6). Колючая лента может быть выполнена как плоской (Фиг.1), так и скрученной относительно продольной оси ленты (Фиг.7). Колючая лента может быть выполненная как прямолинейной (Фиг.1), так и волнообразной (Фиг.8), или свитой в спираль (Фиг.9). В последнем случае треугольные поражающие элементы 2 целесообразно отогнуть от плоскости расположения центрального участка. Треугольные поражающие элементы 2 могут быть отогнутыми от плоскости центрального участка 1 как в разные стороны (Фиг.10), так и в одну сторону параллельными (Фиг.11) или под тупым углом (Фиг.12), или с перекрещением (Фиг.13) поражающих элементов 2. Именно для последнего случая нужно чтобы поражающие элементы 2 были расположены вдоль центрального участка 1 ленты равномерно со смещением на пол поражающего элемента 2 с каждой стороны от центрального участка 1. Только в таком ( со смещением) исполнении шипов 3 можно их перекрестить. Если же шипы 3 сделать с неравномерным шагом или без смещения, то такой вариант выполнения колючей ленты невозможно получить. Однако, этот вариант ее исполнения оказывается самым эффективным: острия шипов 3 направлены противоположно, а перекрещение предоставляет колючей ленте дополнительную общую продольную жесткость.

Предложенная колючая лента «Пиранья» работает следующим образом.

При попытке преодолеть заграждение, с использованием предложенной колючей ленты, поражающие элементы 2 удерживают злоумышленника, не нанося ему серьезных ранений и увечий, а удерживают фрагменты одежды и тела нарушителя, которые зацепились за шипы 3. Схватиться за ленту руками чтобы освободиться, не представляется возможным, поскольку острия шипов 3 направлены от центрального участка 1 и расположены без свободных пространств между ними. Следовательно злоумышленник или нарушитель режима охраны вынужден дождаться охранников, чтобы быть освобожденным ими. Таким образом, предложенная колючая лента позволяет образовать надежный защитный барьер охраняемых объектов и соблюдать определенную гуманность – не нанося серьезных ранений и увечий нарушителю шипами 3 колючей ленты.

Существенное отличие предложенной полезной модели от раньше известных аналогичных решений, заключается в том, что поражающие элементы направлены перпендикулярно от центрального участка колючей ленты, а также в том, что поражающие элементы выполнены в виде треугольников разных размеров с шипами, которые (треугольники) могут быть развернутыми в любой сторону под любым углом. Указанные отличия, в совокупности, существенно повышают защитные свойства колючей ленты, упрощают технологию ее изготовления, позволяют наладить безотходное производство, а разнообразие исполнения шипов и их изгиба, а также множество вариантов изгибания самой ленты, существенно расширяет область использования предложенной колючей ленты. Ни одна из известных колючих лент не может обладать отмеченными свойствами, поскольку они традиционно имеют шипы, острия которых направленные вдоль центрального участка ленты, а это означает наличие обязательных полостей между ними, металл из которых попадается в отходы.

К техническим преимуществам предложенного технического решения, в сравнении с прототипом, можно отнести следующее:

  • повышение барьерных свойств за счет предложенной ориентации шипов относительно центрального участка колючей ленты;
  • безотходное производство колючей ленты из-за исполнения поражающих элементов в виде треугольников;
  • расширение области применения за счет большого разнообразия вариантов изгиба как поражающих элементов, так и самой колючей ленты.

Социальный эффект от использования предложенной полезной модели, в сравнении с использованием прототипа, получают за счет повышения надежности защиты охраняемых объектов, расширения номенклатуры охранных объектов.

Экономический эффект от использования предложенной полезной модели, в сравнении с использованием прототипа, получают за счет экономии металла за счет использования безотходной технологии, и снижение себестоимости колючей ленты за счет упрощения оборудования, а следовательно и его стоимости.

После описания вышеупомянутой колючей ленты «Пиранья» специалистам в данной области техники должно быть очевидным, что все вышеописанное является лишь иллюстративным, а не ограничительным, будучи представленным данным примером. Многочисленные возможные модификации и другие варианты исполнения поражающих элементов колючей ленты, в частности, их размеров и формы, могут меняться в разном соотношении и конструктивно, что разумеется, находятся в пределах объема одного из обычных и естественных подходов в данной области знаний и рассматриваются находящимися в пределах объема данного технического решения.

Квинтэссенцией предложенного технического решения является то, что от центрального участка ленты отходят треугольные поражающие элементы, шипы которых расположены не параллельно оси ленты, а также могут быть согнутыми в любом направлении, хоть винтом, и именно это обстоятельство позволяет получить ленте перечисленные и другие преимущества. Изготовление, изменение и использование лишь отдельных элементов ленты, естественно, ограничивает спектр преимуществ, вышеперечисленных, и не могут полагаться новыми техническими решениями в данной области знаний, поскольку другое подобное описанному исполнение колючей ленты уже не требует никакого творческого подхода от конструкторов и инженеров, а потому и не может полагаться результатами их творческой деятельности или новыми объектами интеллектуальной собственности, которые подлежат защите охранными документами.
