Скоба для крепления колец колючей проволоки – патент Украины №44848

Патент Украины №44848 – Скоба для крепления колец колючей проволоки

Патент Украины: №44848
Автор: Ткаченко Юрий Владимирович
Раздел МПК: E04H 17/00 – Изгороди, ограды, заграждения
Раздел МПК: F41H 11/00 – Оборонительные сооружения, оборонительные устройства
Опубликовано: 12.10.2009, бюл. №19/2009

Клипса имеет металлическое тело, концы которого в исходном состоянии плавно (по радиусу) отогнуты в одну сторону почти на прямой угол, и отличается тем, что ее тело выполнено из плоской ленты, а концы тела выполнены в виде усов. Причем один конец тела имеет один центральный ус со сторонами, которые расширяются в направлении к телу, а второй конец имеет два крайних уса, зазор между которыми адекватный по форме и размерами центральному усу на противоположном конце тела. При изгибании клипсы в кольцо, усы плотно соединяются без зазоров и располагаются в одной плоскости.

Полезная модель принадлежит к метизному производству, а именно, к производству колючих лент, колючей проволоки Егоза, которые используют как барьер безопасности и предназначены для предотвращения неправомерного проникновения на режимные объекты и может быть использована при изготовлении защищающих конструкций из колюще-режущих лент.

Известная клипса, которая имеет тело из металлического провода круглого сечения, концы которого в исходном состоянии плавно (по радиусу) отогнуты в одну сторону почти на прямой угол. Клипсу устанавливают в обжимной инструмент, с помощью которого ее сгибают в кольцо [см. проспект немецкой фирмы «Haubold». Клипса GDH с гальваническим покрытием с диаметром провода 1, 8 мм стоимостью 45 евро за упаковку (10тыс. шт.)]. Эта известная клипса наиболее близка по сути и эффекту, который достигается, а потому и принимается за прототип.

Основным недостатком известной клипсы есть то, что она изготовлена из тонкого металлического провода, который снижает ее функциональные свойства. Этот недостаток объясняется следующим. Известная клипса изготавливается из относительно тонкого провода – 1, 8 мм чтобы ее было легко сгибать. Но такой тонкий провод дает малую жесткость, а потому клипса легко разгибается, даже рукой, поэтому при нагрузке на ограждение она самовольно разогнется. К тому же ее легко разогнуть принудительно: достаточно зацепить чем-нибудь, например, отверткой, за торец тела, отогнуть концы клипсы и снять ее из ограждения. Кроме того, ее можно без значительного усилия перекусить, даже обычными бытовыми ножницами. Все это снижает надежность барьера безопасности, который сооружен с использованием известных клипс из-за их низких функциональных свойств.

В основу полезной модели поставлена задача повышения функциональных свойств клипсы за счет изменения ее конструкции путем наделения тела по краям усами, плотно соединяющихся между собой в согнутом состоянии клипсы.

Решение поставленной задачи достигается тем, что клипса, которая имеет металлическое тело, концы которого в исходном состоянии плавно (по радиусу отогнуты в одну сторону почти на прямой угол, и отличается тем, что ее тело выполнено из плоской ленты, а концы тела выполнены в виде усов, причем один конец тела имеет один центральный ус со сторонами, которые расширяются в направлении к телу, а второй конец имеет два крайних уса, зазор между которыми адекватен по форме и размерами центральному усу на противоположном конце тела, причем, при изгибании клипсы в кольцо, усы плотно соединяются без зазоров и располагаются в одной плоскости.

Выполнение клипсы из тонкой металлической ленты исключает возможность ее перекусывания хоть бытовыми ножницами, хотя ножницами по металлу, поскольку под согнутую в кольцо клипсу нельзя просунуть ножницы (элементы колючей ленты ограждения охвачены и стиснуты кольцом, то есть, нет свободного места, куда можно вставить ножницы), а торцы кольца довольно тонкие чтобы можно было за них ухватиться ножницами. Исполнение концов клипсы в виде усов позволяет, после изгибания клипсы в кольцо, образовать плотное замочное соединение, без зазоров между сторонами усов, и в одной плоскости, которое исключает возможность разгибания концов, поскольку, из-за отсутствия зазоров, некуда вставить, например, отвертки или лезвие ножа. Лента согнутая в кольцо имеет достаточную жесткость и не разгибается самопроизвольно при нагрузке на ограждение.

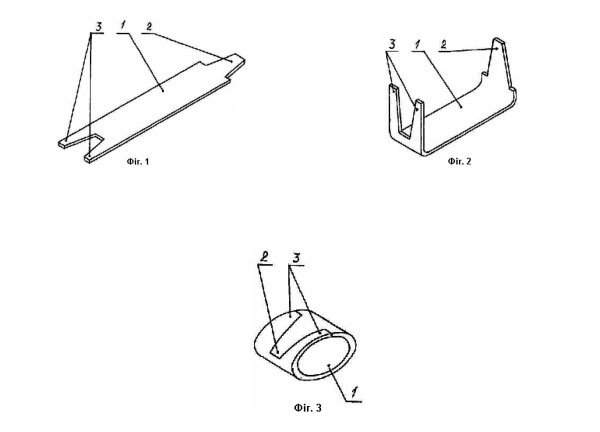

Дальнейшая сущность полезной модели объясняется совместно с иллюстративным материалом, на котором изображено следующее:

  • Фиг.1 – развертка клипсы, которая предлагается, схематический вид;
  • Фиг.2 – предложенная клипса в исходном положении, схематический вид;
  • Фиг.3 – предложенная клипса в согнутом (рабочем) положении, схематический вид.

Предложенная клипса содержит тело 1 из металлической ленты. На одном конце тела 1 расположен один центральный ус 2 со сторонами, которые расширяются в направлении к телу 1. На втором конце тела 1 расположены два крайних уса 3, зазор между которыми соответствующий по форме и размерами центральному усу 2 на противоположном конце тела 1. При изгибании клипсы в кольцо, ус 2 входит в зазор между усами 3 и плотно соединяется с ними, то есть без зазоров, и все усы 2 и 3 располагаются в одной плоскости без зазоров между их сторонами. Итак, согнутая в кольцо клипса представляет собой цилиндр без выступов на его поверхности, то есть превращается в достаточно жесткую конструкцию, которую тяжело принудительно разогнуть, поскольку за торцы цилиндра тяжело захватить чем-нибудь из-за того, что цилиндр выполнен из тонкой металлической ленты, и невозможно отогнуть усы, поскольку они не выступают за границы поверхности цилиндра и находятся в контакте без зазоров.

К техническим преимуществам предложенного технического решения, в сравнении с прототипом, можно отнести повышение барьерных свойств ограждений вследствие увеличения жесткости клипсы и невозможности ее принудительного разгибания из-за изменения ее конструкции.

Социальный эффект от использования предложения, по сравнению с применением прототипа, получают за счет повышения надежности охраны при помощи ограждений режимных объектов.
