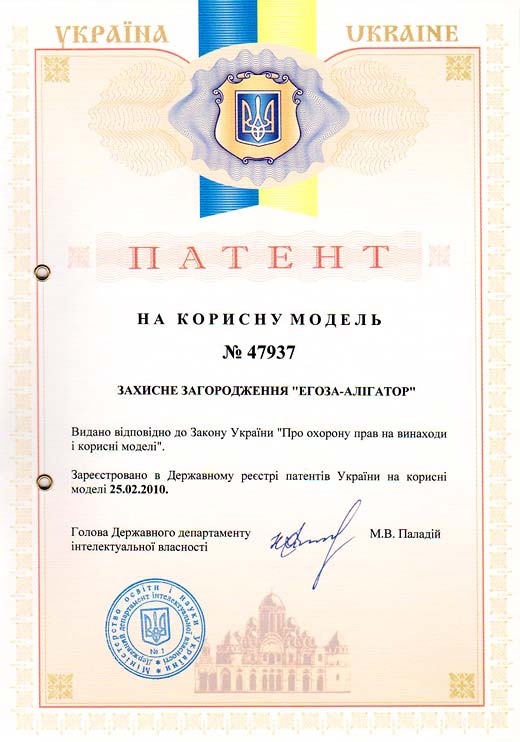

Защитное заграждение «Егоза-Аллигатор» – патент Украины №47937

1. Защитное заграждение, которое включает как минимум один защитный элемент с одной или несколькими колюще-режущими лентами или витками колючей проволоки Егоза и поддерживающие его узлы, установленные с определенным интервалом друг от друга, отличающееся тем, что защитный элемент выполнен в виде вала, на внешней цилиндрической поверхности которого закреплено, преимущественно радиально, множество колюще-режущих поражающих элементов в виде заостренных штырей, при этом витки колючей проволоки намотаны прямолинейно или по спирали на упоминавшийся вал или прямолинейно или по спирали на заостренные штыри, а поддерживающие узлы выполнены в виде стоек с подшипниками на верхнем конце, в которых размещены концы вала защитного элемента для обеспечения возможности обращения последнего.
2. Защитное заграждение по п. 1, которое отличается тем, что вал защитного элемента имеет принудительный привод для его вращения.
3. Защитное заграждение по п. 1, которое отличается тем, что вал выполнен неподвижным, а его внешняя цилиндрическая поверхность образована трубой, одетой на вал.
4. Защитное заграждение по пп. 1-3, которое отличается тем, что колюче-режущие поражающие элементы имеют дополнительные поражающие элементы в виде закрепленных на них в хаотичном или симметричном порядке заостренных игл разной длины или шипов, или они обмотаны колючей проволокой.

Полезная модель принадлежит к области строительства охранных сооружений и систем, в состав которых входят колюче-режущие элементы, и может быть использована для изготовления защитных заграждений, которые применяются для предупреждения несанкционированного проникновения людей и животных на режимные объекты.

Известное ограждение для защиты от воров, которое содержит горизонтальную перекладину из металлического уголка, прикрепленную к вертикальным столбам и вертикальные решетины, которые приварены к указанной перекладине с определенным интервалом. Столбы и решетины изготовлены из металлопроката с прямыми двугранными углами. При этом концы столбов и решетины имеют отрез каждого прямого двугранного угла с образованием заострения на одном конце [см. патент России № 2296203 из класса Е04H 17/14 опубликован 27.03.2007 года].

Основным недостатком этого ограждения является недостаточные защитные ее свойства. Этот недостаток объясняется следующим. Поскольку ограждение имеет плоскую конструкцию, а также решетины установлены с определенным интервалом, то можно без труда взяться руками за горизонтальную перекладину между решетинами и легко перелезть через ограждение, не травмируясь об заострения, и таким образом проникнуть на режимный объект.

Этот недостаток устранен в барьере безопасности «Дикобраз», который состоит из набора сферических защитных элементов, каждый из которых включает армированную скрученную колючую ленту, навитую на провод-основание или колючую ленту, обжатую на части боковой поверхности провода-основания, который свит в пространственный каркас. Пространственный каркас выполнен в форме сферы, образованной меридиональными витками навитой или обжатой колючей ленты и жестким экваториальным кольцом, установленным внутри витков навитой или обжатой колючей ленты. Витки навитой или обжатой колючей ленты скрепляют между собой в полюсах сферы, а также с экваториальным кольцом. Первый сферический защитный элемент крепят к вертикальной или наклонной стойки в полюсах сферы и устанавливают на месте охранного рубежа. Дальше, рядом с первым сферическим защитным элементом устанавливают второй и дальнейшие аналогичные сферические защитные элементы на всю длину охранного рубежа [см. патент России №2272113 из класса Е04Н 17/04 опубликован 20.03.2006 года].

Основным недостатком данного барьера безопасности является то, что сферические защитные элементы не скреплены между собой по длине охранного рубежа. Поэтому любой из них достаточно легко сорвать или оттянуть, например, захватив обычным багром за колючую ленту, для образования свободного прохода через охранный рубеж, поскольку остальные сферические защитные элементы не препятствует такому срыву или отгибу одного из них. Именно это обстоятельство снижает эффективность защиты режимных объектов с использованием известного барьера безопасности.

Наиболее близким по своей сути и достигаемому эффекту, и которое принимается за прототип, является защитное заграждение, которое включает в себя как минимум один защитный элемент, выполненный в виде скрученной по спирали колючей ленты с множественными поддерживающимися узлами, установленными с определенным интервалом друг от друга. Защитных элементов в виде спиралей из колючей проволоки может быть несколько, а также спирали могут иметь разные диаметры, базовую секцию и вертикальную секцию, между которыми размещенная спираль из колючей ленты. Витки спирали прикреплены к секциям узла поддержки, что позволяет создать горизонтально и вертикально устойчивый барьер [см. Международную заявку № WO 2007/078307 из класса В21F 25/00 опубликованную 12.07.2006 года].

Основным недостатком известного защитного заграждения является его низкие защитные свойства. Его довольно легко преодолеть, что обусловлено недвижимостью защитного элемента. Этот недостаток объясняется следующим. Неподвижный защитный элемент легко накрыть любым листовым материалом, например, брезентом, и именно так полностью устранить колюще-режущие поражающие действия элементов защитного заграждения. Более того, поражающие элементы, наоборот, в этом случае предоставят помощь злоумышленнику, удерживая полотно материи шипами колючей ленты от сползания, что позволяет злоумышленнику в дальнейшем беспрепятственно перелезть через защитное заграждение и таким образом проникнуть на режимный объект.

Вторым существенным недостатком известного защитного заграждения является его низкие технические свойства. Наличие этого недостатка обусловлено следующим. Защитный элемент заграждения выполнен из колючей ленты, которую легко перекусить, даже, обычными ножницами по металлу, именно так нарушив целостность защитного элемента и, таким образом, образовав свободный проход на режимный объект.

В основание полезной модели поставлена задача повышения технико-эксплуатационных характеристик и защитных свойств защитного заграждения за счет невозможности разрушения его целостности за всей длиной или размещение на нем любых покрытий для нейтрализации поражающего действия колюще-режущих поражающих элементов путем выполнения защитных элементов подвижными относительно поддерживающихся их узлов.

Решение поставленной задачи достигается тем, что защитное заграждение, которое включает как минимум один защитный элемент из одной или нескольких колюще-режущих лент и поддерживающие его узлы, которые установлены с определенным интервалом друг от друга, согласно предложению, защитный элемент выполнен в виде вала, на внешний цилиндровой поверхности которого закрепленные, преимущественно радиально, множество колюще-режущих поражающих элементов в виде заостренных штырей, при этом колюще-режущие ленты намотаны прямолинейно или по спирали на упоминавшийся вал, и прямолинейно или по спирали на заостренные штыри. Поддерживающие узлы выполнены в виде стоек с подшипниками на верхнем конце, в которых размещенные концы вала защитного элемента для обеспечения возможности обращения последнего.

Для повышения эффекта отпугивания или агрессивности защитного элемента, вал защитного элемента может иметь принудительный привод его вращения.

Как вариант исполнения, вал может быть неподвижным, а его внешняя цилиндрическая поверхность образована трубой, одетой на вал. Сущность предложенного технического решения от этого не меняется: его колюще-режущие поражающие элементы все одно остаются поворотными. При этом труба может быть выполнена не сплошной по длине, а в виде набора колец, который делает независимым поворот отдельных колюще-режущих поражающих элементов по всей длине защитного элемента. Для усиления агрессивности и поражающих свойств колюще-режущих поражающих элементов, штыри могут иметь дополнительные элементы в виде закрепленных на них в хаотичном или симметричном порядке заостренных игл разной длины, или шипов или быть обмотанными колючей проволокой.

Благодаря тому, что защитный элемент выполнен подвижным (поворотным в горизонтальной плоскости), на нем невозможно зафиксировать любое покрытие или ухватиться руками за штыри и подтянуться. В обоих случаях нагрузки на штыре прикладывается с эксцентриситетом относительно оси обращения вала, под действием которой вал провернется в подшипниках и не позволит злоумышленнику перелезть через защитный элемент.

Благодаря тому, что колюще-режущие поражающие элементы выполнены в виде довольно толстых штырей, их невозможно удалить (перекусить) обычными техническими средствами, например, ножницами по металлу.

Благодаря наличию колюще-режущих лент на валу и на заостренных штырях, свободное пространство между ними полностью перекрыто.

Таким образом, предложенное защитное заграждение обеспечивает достижение технического результата, указанного в поставленной задаче, а именно: повышение технико-эксплуатационных и потребительских свойств, в частности – защитных.

Дальнейшая сущность полезной модели объясняется совместно с иллюстративным материалом, на котором изображено следующее:

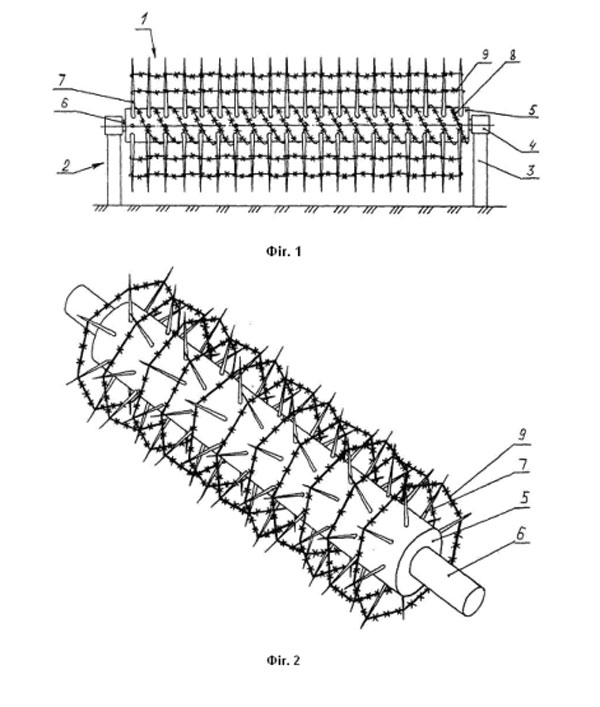

• фиг. 1 – секция защитного заграждения в сборе, вид впереди, вариант со сплошным валом с цапфами под подшипники и колюще-режущей лентой, расположенной спирально на валу и прямолинейно на заостренных штырях;
• фиг. 2 – вид в плане на защитный элемент, вариант со сплошным валом с цапфами под подшипники и колюще-режущей лентой, расположенной спирально на штырях;

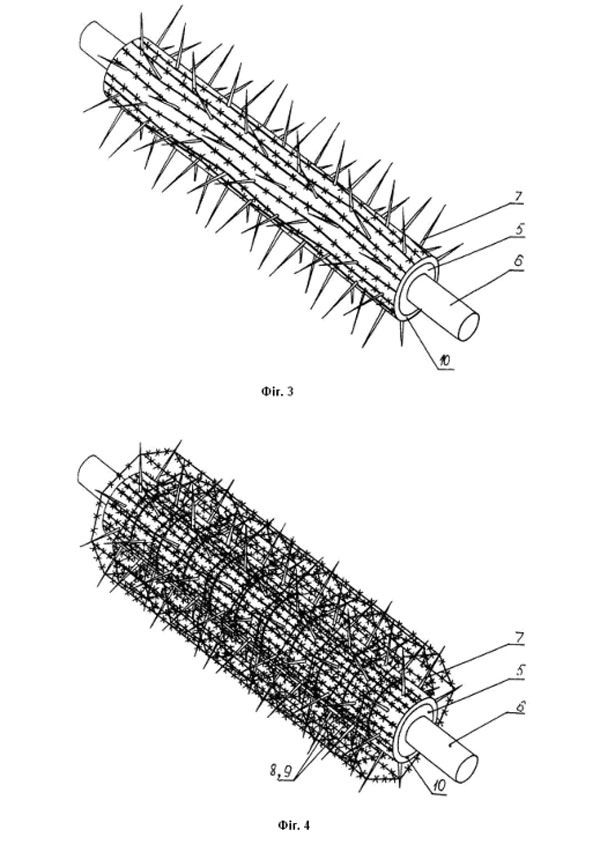

• фиг. 3 – то же самое, вариант с неподвижным валом, на который одетая сплошная труба со штырями и колюще-режущей лентой, расположенной прямолинейно на трубе;
• фиг. 4 – то же самое, вариант с неподвижным валом, на который одета труба, колюще-режущие ленты расположены прямолинейно и спирально на трубе, и прямолинейно и спирально на заостренных штырях.

Варианты исполнения колюще-режущих поражающих элементов:

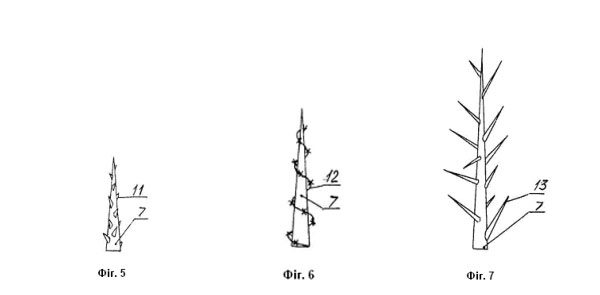

• фиг. 5 – штырь с острыми шипами;
• фиг. 6 – штырь, обмотанный колючей лентой;
• фиг. 7 – штырь с заостренными иглами.

Каждая секция предложенного защитного заграждения включает защитный элемент 1, расположенный, преимущественно, горизонтально, и установленный на поддерживающихся его узлах 2. Поддерживающиеся узлы 2 выполнены в виде, преимущественно, вертикальных стоек 3 с радиальными подшипниками 4 на верхнем конце.

Колюще-режущая лента 8 расположена (намотана) прямолинейно или по спирали на вал 5. Аналогичная колюще-режущая лента 9 расположена (намотана) прямолинейно или по спирали на заостренных штырях 7.

Защитный элемент 1 выполнен в виде вала 5 с цапфами 6 с креплением вала 5 в радиальных подшипниках 4, благодаря чему вал 5 имеет возможность свободно оборачиваться относительно своей продольной оси.

На внешней цилиндрической поверхности вала 5 закреплены, например, приварены или установлены на резьбе, преимущественно радиально, множество колюче-режущих поражающих элементов в виде заостренных штырей 7.

Для повышения эффекта отпугивания, вал 5 защитного элемента может быть обеспечен приводом принудительного вращения любой известной конструкции (не показан ввиду его общеизвестности). Принудительное вращение вала 5 со штырями 7 сильно повышает агрессивность защитного заграждения и применяется, когда попытка проникнуть на режимный объект становится явной.

Как вариант выполнения, вал 5 может быть выполнен неподвижным, а его внешняя цилиндрическая поверхность образована трубой 10, свободно одетой на вал 5. Сущность предложения от этого не меняется: его штыри 7 и колюще-режущие ленты 8 и 9 все равно остаются поворотными относительно продольной оси вала 5.

Для усиления поражающих свойств штырей 7, они могут иметь дополнительные элементы в виде закрепленных на них в хаотичном или симметричном порядке острых шипов 11, или обмотаны колючей лентой 12, или заостренных игл разной длины 13. Предложенное защитное заграждение работает следующим образом: при попытке злоумышленника ухватиться за штыри 7 руками и подтянуться, вал 5 проворачивается и штыри 5, за которые ухватились руками, окажутся снизу, а над ними окажутся другие радиальные сопредельные штыри 7, что не позволяет перелезть через защитный элемент 1. При попытке перехватиться за другие штыри 7, все повторится снова благодаря очередному повороту вала 5 в подшипниках 4. Тоже именно будет происходить при попытке накрыть защитный элемент 1 любым листовым материалом: залезая на материал, из-за эксцентриситета, вал 5 будет проворачиваться, не давая злоумышленнику залезть на защитный элемент 1. Ухватить за вал 5 между штырями 7 не позволяют колюще-режущие ленты 8 и 9. Поэтому перелезть через предложенное защитное заграждение не представляется возможным.

Кроме того, наличие на штырях 7 дополнительных поражающих элементов в виде шпилек 11, колючей ленты 12 или заостренных игл 13 вообще исключает возможность их обхвата руками, что еще в большей мере повышает барьерные свойства предложенного защитного заграждения.

Поскольку колюще-режущие поражающие элементы выполнены в виде довольно толстых штырей 7, их невозможно удалить (перекусить) обычными техническими средствами, например, ножницами по металлу, что еще более повышает надежность защиты режимных объектов.

Существенное отличие заявленного технического решения от прежде известных, заключается в том, что защитный элемент выполнен подвижным, в частности, вращающимся, а колюще-режущие поражающие элементы выполнены в виде довольно толстых штырей и могут быть оснащены дополнительными поражающими элементами в виде острых шипов, заостренных игл или колючей ленты. А также в том, что на валу и на заостренных штырях установлены прямолинейно или по спирали колюще-режущие ленты. Указанные отличия, в совокупности, исключают любую возможность преодоления защитного элемента за счет его поворота в случае придания к нему какой-либо нагрузки и отсутствия доступа в межштыревое пространство. Именно эти обстоятельства позволяют считать предложенное защитное заграждение практически непреодолимым. Ни одно из известных защитных заграждений не может обладать отмеченными свойствами, поскольку их защитные элементы либо неподвижны, либо изготовлены из тонкого материала и элементов, целостность которых легко разрушить применением обычного слесарного инструмента.

Предложенное техническое решение проверено на практике. Защитное заграждение «Егоза-Аллигатор» не содержит никаких элементов или узлов, которые невозможно было бы воспроизвести на современном этапе развития науки и техники, в частности, при изготовлении барьеров безопасности и защитных заграждений, следовательно, приемлемо для промышленного применения, имеет технические и другие преимущества перед известными подобными техническими решениями из-за предложенного принципа крепления защитного элемента к поддерживающимся его узлов и оснащение поражающими элементами, что подтверждает возможность достижения технического результата заявленного объекта, в известных источниках информации не выявлено подобных защитных заграждений с указанными в предложении существенными признаками, а потому, полагается таким, что может получить правовую защиту.

К основным техническим преимуществам предложенного технического решения, в сравнении с прототипами, можно отнести следующее:

• повышение защитных свойств за счет того, что защитный элемент выполнен поворотным относительно поддерживающихся его элементов;
• повышение технико-эксплуатационных характеристик за счет невозможности разрушения целостности его колюще-режущих поражающих элементов обычными средствами;
• повышение барьерных свойств за счет оснащения вала и заостренных штырей колюще-режущими лентами;
• повышение поражающих свойств за счет оснащения колюще-режущих поражающих элементов дополнительными поражающими элементами;
• повышение эффекта отпугивания за счет принудительного вращения защитного элемента;
• повышение эффективности и надежности защиты режимных объектов.

Социальный эффект от внедрения предложенного технического решения, в сравнении с использованием прототипа, получают за счет невозможности проникновения на режимные объекты из-за высокой надежности защиты.

Экономический эффект получают за счет снижения преступности, в частности, разворовывания складских хозяйств и других объектов вследствие гарантированной надежности их от воров, террористов и других злоумышленников.

После описания предложенного защитного заграждения, специалистам в данной области знаний должно быть очевидно, что все вышеописанное является лишь иллюстративным, а не ограничительным, и представлено данным примером. Многочисленные возможные модификации защитных или поражающих элементов, в частности, их количество, размеры, используемые приводы и подшипники, варианты размещения колюче-режущих лент, могут изменяться в различном соотношении, и, разумеется, находятся в пределах объема одного из обычных и естественных подходов в данной области знаний и рассматриваются такими, которые находятся в пределах объема данного технического решения.

Квинтэссенцией предложенного технического решения является то, что защитный элемент выполнен поворотным, а колюще-режущие элементы оснащены дополнительными поражающими элементами, как штыревыми, так и колюще-режущими, и именно эти обстоятельства, в совокупности, позволяют предложенному защитному заграждению иметь перечисленные и другие преимущества. Изменение и использование лишь отдельных конструктивных элементов защитного заграждения, естественно ограничивает спектр преимуществ, и не может полагаться новыми техническими решениями в данной области знаний, поскольку другие подобные описанному защитному заграждению уже не будут требовать никакого творческого подхода от конструкторов и инженеров, а потому и не могут полагаться результатом их творческой деятельности или новыми объектами интеллектуальной собственности, которые подпадают под защиту охранным документом.
