Защитное заграждение «Аллигатор» – патент России №2433233

Патент России №2433233 – Защитное заграждение «Аллигатор»

Патент России: №2433233
Автор: Ткаченко Юрий Владимирович
Раздел МПК: B21F 25/00 – Колючая проволока, сетки, ограждения, ткани из проволоки
Раздел МПК: E04H 17/14 – Изгороди, ограды, загоны для скота, характеризующиеся использованием проволоки особого назначения, например, колючей проволоки. Ограды, состоящие из жестких элементов, например с проволочными вставками или со стойками
Опубликовано: 10.11.2011

Использование: при изготовлении защитных заграждений с поражающими элементами, применяемых для предупреждения несанкционированного проникновения людей и животных на режимные объекты. Сущность: Защитное заграждение включает как минимум один защитный элемент и поддерживающие его узлы, установленные с интервалом друг от друга. Защитный элемент выполнен в виде вала, на наружной цилиндрической поверхности которого закреплено, преимущественно радиально, множество колюще-режущих поражающих элементов, выполненных в виде заостренных штырей. Поддерживающие узлы выполнены в виде стоек с радиальными подшипниками на верхнем конце, в которых размещены концы указанного вала защитного элемента для обеспечения возможности вращения последнего. Вал защитного элемента может быть снабжен принудительным приводом его вращения. Вал может быть выполнен неподвижным, а его внешняя подвижная цилиндрическая поверхность образована трубой, свободно надетой на вал. Внешняя подвижная цилиндрическая поверхность вала может быть образована набором колец, свободно надетых на вал. Колюще-режущие поражающие элементы могут быть снабжены дополнительными поражающими элементами в виде закрепленных на них в хаотическом или симметричном порядке заостренных ответвлений различной длины, или шипами или обмотаны колючей лентой. Технические преимущества: повышение защитных свойств; повышение технико-эксплуатационных характеристик; повышение поражающих свойств; повышения устрашающего эффекта, повышение эффективности и надежности защиты режимных объектов.

Полезная модель относится к области строительства охранных сооружений и систем, в состав которых входят колюче-режущие элементы, и может быть использована для изготовления защитных заграждений, применяемых для предупреждения несанкционированного проникновения людей и животных на режимные объекты.

Известен забор для защиты от воров, который содержит горизонтальные перекладины из уголка, прикрепленные к вертикальным столбам, вертикальные штакетины, приваренные к указанным перекладинам с определенным интервалом между ними. Столбы и штакетины изготовлены из металлопроката с прямыми двугранными углами. При этом концы столбов и штакетины имеют отрез каждого прямого двугранного угла с образованием шипа на одном конце [см. патент России №2296203 по классу Е04Н 17/14 опубликованный 27.03.2007 года].

Основным недостатком этого забора являются недостаточные защитные его свойства. Этот недостаток поясняется следующим. Поскольку забор имеет плоскую конструкцию, а также штакетины установлены с интервалом между ними, то можно без труда взяться руками за горизонтальные перекладины между штакетинами и легко перелезть через забор, не травмируясь о шипы.

Этот недостаток устранен в барьере безопасности «Дикобраз», который состоит из набора сферических защитных элементов, каждый из которых включает армированную скрученную колючую проволоку, навитую на проволоку-основу или колючую ленту, обжатую на часть боковой поверхности проволоки-основы, свитую в пространственный каркас. Пространственный каркас выполнен в форме сферы, образуемой меридиональными витками навитой или обжатой колючей ленты и жестким экваториальным кольцом, установленным внутри витков навитой или обжатой колючей ленты. Витки навитой или обжатой колючей проволоки скреплены между собой в полюсах сферы, а также с экваториальным кольцом. Готовый первый сферический защитный элемент крепят к вертикальной или наклонной стойке в полюсах сферы и устанавливают на месте охранного рубежа. Далее, рядом с первым сферическим защитным элементом устанавливают второй сферический защитный элемент и, далее, последующие аналогичные сферические защитные элементы на всю длину охранного рубежа [см. патент России №2272113 по классу Е04Н 17/04 опубликованный 20.03.2006 года].

Основным недостатком данного барьера безопасности является то, сферические защитные элементы не скреплены (на связаны) между собой по длине охранного рубежа. Поэтому любой из них достаточно легко сорвать или оттянуть, например, захватив обычным багром, для образования свободного прохода через охранный рубеж, поскольку остальные сферические защитные элементы не препятствуют такому срыву или отгибу одного из них. Именно это обстоятельство снижает эффективность защиты режимных объектов с использованием известного барьера безопасности.

Наиболее близким по своей сущности и достигаемому эффекту, принимаемым за прототип, является защитное заграждение, которое включает как минимум один защитный элемент, выполненный в виде скрученной по спирали колючей ленты с множественными поддерживающими узлами, установленными с интервалом друг от друга. Защитных элементов в виде спиралей из колючей проволоки может быть несколько, а также спирали могут иметь различные диаметры базовую секцию и вертикальную секцию, между которыми размещена спираль из колючей ленты. Витки спирали прикреплены к секциям узла поддержки, что позволяет создать горизонтально и вертикально устойчивый барьер [см. Международную заявку WO 2007/078307 по классу В21F 25/00 опубликованную 12.07.2006 года].

Основным недостатком известного защитного заграждения является его низкие потребительские свойства. Его довольно легко преодолеть, что обусловлено неподвижностью защитного элемента. Этот недостаток поясняется следующим. Неподвижный защитный элемент легко накрыть каким-либо листовым материалом, например, брезентом, тем самым полностью устранить колюще-режущие действие поражающих элементов защитного заграждения. Более того, поражающие элементы в этом случае, наоборот, окажут помощь, удерживая лист материи зубцами колючей ленты от ее сползания, что позволяет злоумышленнику беспрепятственно перелезть через защитное заграждение по материи и таким образом проникнуть на режимный объект.

Вторым существенным недостатком известного защитного заграждения является его низкие технические характеристики. Присутствие этого недостатка обусловлено следующим. Защитный элемент заграждения выполнен из колючей ленты. Поскольку лента изготавливается из тонколистового металла или из проволоки малого диаметра, ее можно легко перерезать, например, обычными ножницами по металлу, или перекусить обычными кусачками, тем самым, нарушив целостность защитного элемента и, таким образом, образовав свободный проход в защитном заграждении для беспрепятственного проникновения на режимный объект.

В основу полезной модели поставлена задача повышение технико-эксплуатационных характеристик защитного заграждения за счет невозможности разрушения его целостности или размещения на нем каких-либо покрытий для нейтрализации поражающего действия колюще-режущих поражающих элементов путем выполнения защитных элементов жесткими и подвижными относительно поддерживающих узлов.

Решение поставленной задачи достигается тем, что защитное заграждение, которое включает как минимум один защитный элемент и поддерживающие его узлы, установленные с определенным интервалом друг от друга, согласно предложению, защитный элемент выполнен в виде вала, на наружной цилиндрической поверхности которого закреплены, преимущественно радиально, множество колюще-режущих поражающих элементов, выполненных в виде заостренных штырей, а поддерживающие узлы выполнены в виде стоек с радиальными подшипниками на верхнем конце, в которых размещены концы вала защитного элемента для обеспечения возможности вращения последнего.

Для повышения устрашающего эффекта, вал защитного элемента может иметь принудительный привод его вращения.

Как вариант исполнения, вал может быть неподвижным, а его внешняя цилиндрическая поверхность образована трубой, свободно надетой на вал, которая может вращаться относительно вала. Сущность предложенного технического решения от этого не меняется: его колюще-режущие поражающие элементы, закрепленные на поверхности трубы, все равно остаются поворотными. При этом труба может быть выполнена не сплошной по длине, а виде набора колец надетых на вал, что делает независимым поворот отдельных колюще-режущих поражающих элементов, закрепленных на одном кольце, от поворота других колюще-режущих поражающих элементов на других кольцах по длине защитного элемента.

Для усиления поражающих свойств колюще-режущих поражающих элементов, заостренные штыри могут иметь дополнительные поражающие элементы в виде закрепленных на них в хаотическом или симметричном порядке заостренных ответвлений различной длины, или шипами или обмотаны колюче-режущей лентой.

Благодаря тому, что защитный элемент выполнен подвижным (поворотным в горизонтальной площади), на нем невозможно зафиксировать какое-либо покрытие или ухватиться руками за штыри и подтянуться. В обоих случаях возникает эксцентриситетная нагрузка на вал относительно оси его вращения, под действием которой вал провернется в подшипниках и не позволит злоумышленнику перелезть через защитное заграждение, поскольку на нем невозможно удержаться (зафиксироваться).

Благодаря тому, что колюще-режущие поражающие элементы выполнены в виде довольно толстых заостренных штырей, их невозможно удалить (перекусить или перерезать) обычными техническими средствами, например, ножницами по металлу или обычными кусачками.

Таким образом, предложенное защитное заграждение обеспечивает достижение технического результата, указанного в поставленной задаче, а именно: повышение технико-эксплуатационных характеристик или потребительских, в частности, защитных свойств.


Дальнейшая сущность полезной модели поясняется иллюстративным материалом, на котором изображено следующее:

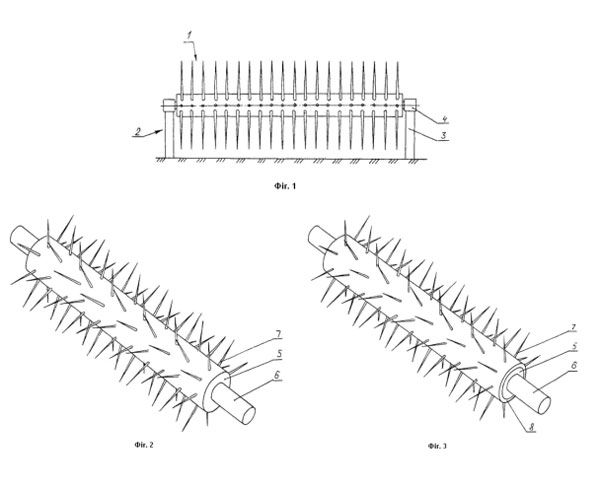

  • фиг.1 – секция защитного заграждения в сборе, вид спереди;
  • фиг.2 – вид в плане защитного элемента, вариант со сплошным валом с цапфами под подшипники;
  • фиг.3 – тоже самое, вариант с неподвижным валом, на который надета сплошная труба с шипами;
  • фиг.4 – тоже самое, вариант с неподвижным валом, на который надет набор колец с шипами.

Варианты выполнения колюще-режущих поражающих элементов:

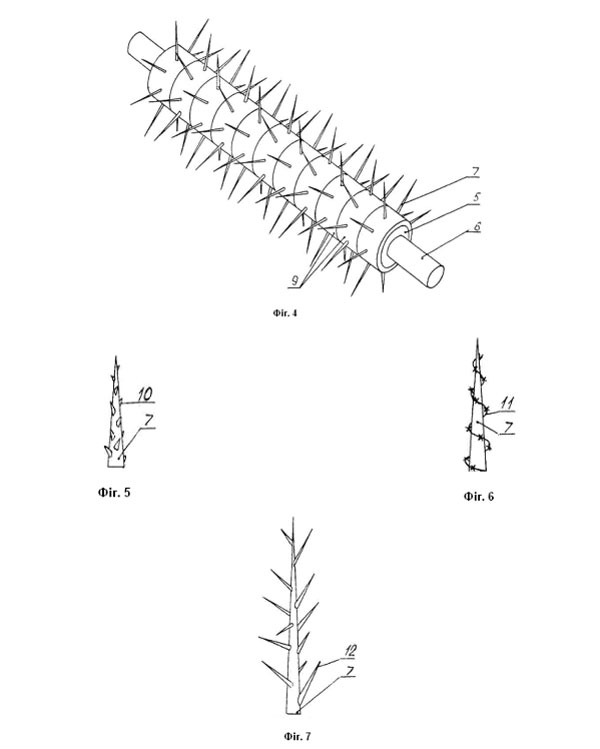

  • фиг.5 – заостренный штырь с острыми шипами;
  • фиг.6 – заостренный штырь, обмотанный колючей лентой;
  • фиг.7 – заостренный штырь с заостренными ответвлениями.

Каждая секция предложенного защитного заграждения включает защитный элемент 1, расположенный, преимущественно, горизонтально, и установленный на поддерживающих его узлах 2. Поддерживающие узлы 2 выполнены в виде, преимущественно, вертикальных стоек 3 с радиальными подшипниками 4 на верхнем конце.

Защитный элемент 1 выполнен в виде вала 5 с цапфами 6 для закрепления вала 5 в радиальных подшипниках 4, благодаря чему вал 5 имеет возможность свободно вращаться относительно своей продольной оси.

На наружной цилиндрической поверхности вала 5 закреплены, например, приварены или установлены на резьбе, преимущественно радиально, множество колюще-режущих поражающих элементов, выполненных в виде заостренных штырей 7.

Для повышения устрашающего эффекта, вал 5 защитного элемента 1 может быть снабжен принудительным приводом его вращения любой известной конструкции (не показан ввиду общеизвестности). Принудительное вращение вала 5 с заостренными штырями 7 зрительно повышает агрессивность защитного заграждения и применяется в случаях, когда попытка проникнуть на режимный объект становится очевидной.

Как вариант исполнения, вал 5 может быть выполнен неподвижным, а его внешняя цилиндрическая поверхность образована трубой 8, свободно надетой на вал 5, на которой закреплены заостренные штыри 7. Сущность предложения от этого не меняется: заостренные штыри 7 все равно остаются поворотными относительно продольной оси вала 5. При вместо трубы 8 может быть использован набор колец 9, что делает независимым поворот отдельных заостренных штырей 7, расположенных на одном кольце 9, от других заостренных штырей 7, расположенных на других кольцах 9.

Для усиления агрессивности или поражающих свойств заостренных штырей 7, они могут быть снабжены дополнительными поражающими элементами в виде закрепленных на них в хаотическом или симметричном порядке заостренных острых шипов 10, или обмотаны колючей лентой 11, или закрепленных на них заостренных ответвлений различной длины 12.

Предложенное защитное заграждение работает следующим образом.

При попытке злоумышленника ухватиться за заостренные штыри 7 руками и подтянуться, вал 5 проворачивается и штыри 7, за которые ухватились руками, окажутся внизу, а над ними окажутся другие радиальные шипы 7, что не позволяет перелезть через защитный элемент 1. При попытке перехватиться за другие шипы 7, все повториться снова благодаря очередному повороту вала 5 в подшипниках 4. Тоже самое будет происходить при попытке накрыть защитный элемент 1 любым листовым материалом: при попытке залезть на материал, из-за эксцентриситетной нагрузки, вал 5 будет проворачиваться, не давая злоумышленнику залезть на защитный элемент. Поэтому перелезть через предложенное защитное заграждение не представляется возможным.

Кроме того, наличие на штырях 7 дополнительных поражающих элементов в виде шипов 10, колючей ленты 11 или заостренных ответвлений 12 вообще исключает возможность их обхвата руками, что еще в большей степени повышает барьерные свойства предложенного защитного заграждения.

Поскольку колюще-режущие поражающие элементы выполнены в виде довольно толстых штырей 7, их невозможно удалить (перекусить или перерезать) обычными техническими средствами, например, ножницами по металлу или кусачками, что еще в большей степени повышает надежность защиты режимных объектов.

Существенное отличие заявляемого технического решения, от ранее известных, заключается в том, что защитный элемент выполнен подвижным, в частности, вращающимся, а колюще-режущие поражающие элементы выполнены в виде довольно толстых заостренных штырей и они могут быть оснащены дополнительными поражающими элементами в виде острых шипов, заостренных ответвлений или колючей ленты. Указанные отличия, в совокупности, исключают какую-либо возможность преодоления защитного заграждения за счет поворота защитного элемента в случае приложения к нему какой-либо нагрузки. Именно это обстоятельство позволяет считать предложенное защитное заграждение практически непреодолимым. Ни одно из известных защитных заграждений не может обладать отмеченными свойствами поскольку их защитные элементы либо выполнены неподвижными, либо изготовлены из тонкого материала и элементов, целостность которых легко разрушить с применением обычного слесарного инструмента.

Предложенное техническое решение проверено на практике. Защитное заграждение «Аллигатор» не содержит никаких элементов и узлов, которые невозможно было бы воспроизвести на современном этапе развития науки и техники, в частности, при производстве барьеров безопасности и защитных заграждений, следовательно, приемлемо для промышленного применения, имеет технические и иные преимущества перед известными подобными техническими решениями благодаря предложенному принципу крепления защитного элемента к поддерживающим его узлам, что подтверждает возможность достижения технического результата заявляемым объектом, в известных источниках информации не обнаружено подобных защитных заграждений с указанными в предложении существенными отличительными признаками, а потому, считается таковым, что может получить правовую защиту.

К основным техническим преимуществам предложенного технического решения, по сравнении с прототипом, можно отнести следующее:

  • повышение защитных свойств за счет того, что защитный элемент выполнен поворотным относительно поддерживающих его узлов;
  • повышение технико-эксплуатационных характеристик за счет невозможности разрушения целостности его колюще-режущих поражающих элементов обычными средствами;
  • повышение поражающих свойств за счет оснащения колюще-режущих поражающих элементов дополнительными поражающими элементами;
  • повышения устрашающего эффекта за счет принудительного вращения защитного элемента;
  • повышение эффективности и надежности защиты режимных объектов.

Социальный эффект от внедрения предложенного технического решения, в сравнении с использованием прототипа, получают за счет невозможности проникновения на режимные объекты.

После описания предложенного защитного заграждения, специалистам в данной области знаний должно быть очевидным, что все вышеописанное является лишь иллюстративным, а не ограничительным, будучи представленным данным примером. Многочисленные возможные модификации защитного или поражающих элементов, в частности, их количество, размеры, используемые приводы и подшипники, варианты размещения, могут изменяться в различном соотношении, и, понятно, находятся в пределах объема одного из обычных и естественных подходов к конструированию в данной области знаний и рассматриваются таковыми, которые находятся в пределах объема данного технического решения.

Квинтэссенцией предложенного технического решения является то, что защитный элемент выполнен поворотным, а колюще-режущие элементы оснащены дополнительными поражающими элементами, и именно эти обстоятельства, в совокупности, позволяют приобрести предложенному защитному заграждению перечисленные и иные преимущества. Изменения и/или использования лишь отдельных конструктивных элементов предложенного защитного заграждения, естественно, ограничивает спектр преимуществ, перечисленных выше, и не могут считаться новым техническим решением в данной области знаний, поскольку иное, подобно описанному защитному заграждению, уже не требует никакого творческого подхода от конструкторов и инженеров, а потому и не могут считаться результатами их творческой деятельности или новыми объектами интеллектуальной собственности, подлежащим защите охранительными документами.

Формула полезной модели

  1. Защитное заграждение, которое включает как минимум один защитный элемент и поддерживающие его узлы, установленные с определенным интервалом друг от друга, отличающееся тем, что защитный элемент выполнен в виде вала, на наружной цилиндрической поверхности которого закреплено, преимущественно радиально, множество колюще-режущих поражающих элементов, выполненных в виде заостренных штырей, а поддерживающие узлы выполнены в виде стоек с радиальными подшипниками на верхнем конце, в которых размещены концы указанного вала защитного элемента для обеспечения возможности вращения последнего.
  2. Защитное заграждение по п.1, отличающееся тем, что вал защитного элемента снабжен принудительным приводом его вращения.
  3. Защитное заграждение по п.1, отличающееся тем, что вал выполнен неподвижным, а его внешняя подвижная цилиндрическая поверхность образована трубой, свободно надетой на вал.
  4. Защитное заграждение по п.3, отличающееся тем, что внешняя подвижная цилиндрическая поверхность образована набором колец, свободно надетых на вал.
  5. Защитное заграждение по пп.1-4, отличающееся тем, что колюще-режущие поражающие элементы снабжены дополнительными поражающими элементами в виде закрепленных на них в хаотическом или симметричном порядке заостренных ответвлений различной длины или шипами или обмотаны колючей лентой.
