Защитное заграждение «Пиранья» – патент России №93316

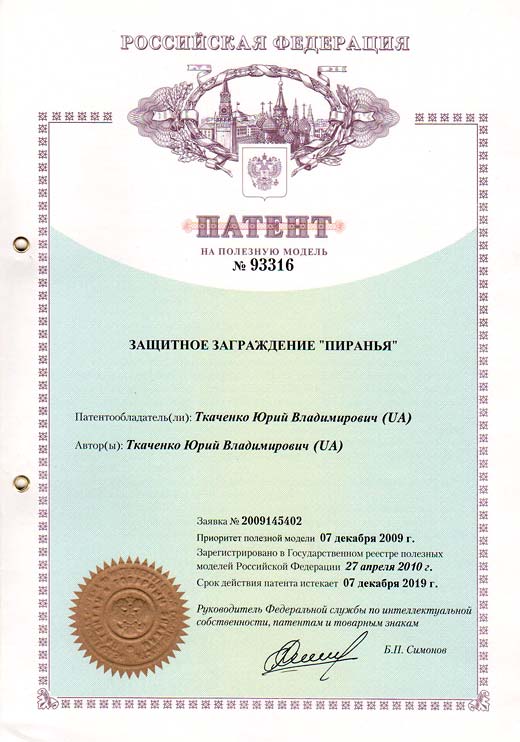

Патент России №93316 – Защитное заграждение «Пиранья»

Патент России: №93316
Автор: Ткаченко Юрий Владимирович
Раздел МПК: B21F 25/00 – Колючая проволока, сетки, ограждения, ткани из проволоки
Опубликовано: 27.04.2010

Использование: для возведения защитных барьеров безопасности для предотвращения неправомочного проникновения на режимные объекты.

Сущность: колючая лента, изготавливаемая из металлической полосы (заготовка), содержит центральный участок и большое количество поражающих элементов, целостно сформированные с нею. Поражающие элементы расположены вдоль центрального участка ленты равномерно со сдвигом на половину поражающего элемента с каждой стороны от центрального участка. Каждый поражающий элемент выполнен в виде равностороннего треугольника с прямыми боковыми сторонами, направленными перпендикулярно от центрального участка, с вершиной-зубцом. Остриями каждого из зубцов является угол между боковыми сторонами треугольника. Треугольник может иметь, как выгнутые наружу, так вогнутые вовнутрь боковые стороны. Треугольники могут иметь с одной стороны от центрального участка один размер, а со второй – другой. Треугольники с одной стороны от центрального участка также могут иметь разный размер. Колючая лента может быть выполнена скрученной относительно продольной оси ленты. Колючая лента может быть выполнена волнообразной или свитой в спираль. Поражающие элементы-треугольники могут быть отогнутыми от плоскости центрального участка как в одну сторону, так и в разные стороны.

Технические преимущества: повышение барьерных свойств; безотходное производство; расширение области применения. 1 независим, п. ф-лы. 13 ил.

Полезная модель относится к метизного производству, а точнее, к производству колючих лент, используемых в качестве барьеров безопасности и предназначенных для предотвращения неправомерного проникновения на режимные объекты. Известен способ изготовления колючей ленты, заключающийся в том, что в ленте пробивают, вдоль оси симметрии, перфорационные пазы, в которых закрепляют звездчатые шипы, вставляемые в пазы ленты углом, ориентированным в противоположную сторону от других, а сбоку других углов ленту сгибают вокруг шипа, завальцовывают и, в промежутке между пазами, закручивают вокруг ее продольной оси [см. авторское свидетельство СССР №519256 по классу B21F 25/00 опубликованное 25.06.1976 года].

К основным недостаткам известного способа относятся сложность изготовления изделия, его высокая стоимость и ненадежность крепления шипов в ленте.

Известна также зазубренная лента, которая получена из металлической ленты, включающая центральный участок и большое количество противоположной пар элементов, целостно сформированных с ею, каждый элемент пары элементов снабжен первым и вторым внешними зубцами, третьим и четвертым – внутренними зубцами, образованных за счет пробитых в ленте овальных пазов [см. патент США №4887796 по классу B21F 25/00 опубликованный 19.12.1989 года].

Основными недостатками известной зазубренной ленты является ее недостаточная гуманность – форма ее внешних зубцов способствует нанесению серьезных ранений и увечий, а сравнительно большое расстояние между осью симметрии смежной пары элементов, не обеспечивает достаточного удерживающего эффекта фрагментов одежды и тела нарушителя. Лента имеет высокую стоимость из-за того, что ее изготовляют из нержавеющей стали, обработка которой нуждается в больших энергозатратах, а также при изготовлении этой ленты повышается износ оборудования и штампового хозяйства. Кроме того, раскрой металла при ее штамповке – нерациональный, из-за специфической формы внешних и внутренних зубцов – образуются большие отходы металла.

Наиболее близкой по своей сущности и достигаемому эффекту, принимаемой за прототип, является колючая лента получаемая из металлической полосы, включающая центральный участок и большое количество противоположных пар поражающих элементов, целостно сформированных с ею, причем пары поражающих элементов расположены вдоль центрального участка лента равномерно, а также каждый поражающий элемент в паре состоит из основы и противоположно направленных зубцов, выполненных на внешних боках элемента, а остриями каждого из зубцов являются углы, образованные между внешней стороной и боками элемента, при этом между боками элементов, расположенных рядом пары элементов, образовано внутреннее широкое пространство, извне ограниченное остриями зубцов этих элементов [см. патент Украины №41834 по классу B21F 25/00 опубликованный 24.04.2001 года].

Основным недостатком известной колючей ленты является то, что с ее помощью невозможно возвести надежного барьерного заграждения из-за недостаточности защитных свойств самой колючей ленты. Наличие этого недостатка поясняется следующим. Острие зубцов поражающих элементов направлены вдоль центрального участка ленты, поскольку они расположены на внешних боках поражающего элемента. Такая пространственная ориентация зубцов не препятствует злоумышленнику ухватиться рукой за ленту, в частности, охватить поражающий элемент, и оттянуть или отогнуть ленту в любую сторону. При этом ладонь не испытывает каких-либо ранений из-за того, что на поражающем элементе отсутствующие зубцы, которые были бы направлены хотя бы под каким-либо углом к продольной оси ленты, то есть внешняя сторона поражающих элементов лишена каких-либо заостренных элементов расположенных на ней.

Вторым существенным недостатком известной колючей ленты является неэффективность использования материала заготовки (металлической полосы) из-за образования отходов металла во время пробивания в полосе большого количества противоположных пар поражающих элементов для образования внутреннего широкого пространства в которое направлены острия зубцов. Такие отходы достигают до 30% площади металлической заготовки.

В основу полезной модели поставлена задача повышения защитных свойств колючей ленты и эффективности использования материала заготовки путем пространственной переориентации расположения зубцов за счет изменения конструкции поражающих элементов.

Решение поставленной задачи достигается тем, что колючая лента, изготовляемая из металлической полосы (заготовки), и содержащая центральный участок и большое количество поражающих элементов, целостно сформированных с ней, согласно предложению, поражающие элементы расположены вдоль центрального участка ленты равномерно со сдвигом на половину поражающего элемент с каждой стороны относительно центрального участка, а также каждый поражающий элемент выполнен в виде равностороннего треугольника с прямыми боковыми сторонами, направленных перпендикулярно от центрального участка, с вершиной-зубцом, а остриями каждого из зубцов является угол между боковыми сторонами треугольника.

  • Треугольник может иметь как выгнутые наружу так вогнутые вовнутрь боковые стороны.
  • Треугольники могут иметь с одной стороны от центрального участка один размер, а из второго – другой.
  • Смежные треугольники на одном боку от центрального участка также могут иметь разный размер.
  • Колючая лента может быть выполненной как плоской, так и скрученной относительно продольной оси ленты.
  • Колючая лента может быть выполненной как прямолинейной, так и волнообразной, или свитой в спираль.
  • Поражающие элементы-треугольники могут быть выполнены отогнутыми от плоскости центрального участка как в одну сторону, так и в разные стороны.

Поскольку острия зубцов поражающих элементов направлены перпендикулярно центральному участку колючей ленты, за ее невозможно ухватиться рукой без ранения ладони, то есть невозможно оттянуть или отогнуть ленту в какую-либо сторону и именно таким образом образовать свободный проход через защитное заграждение.

Социальный эффект от использования предложенной полезной модели, в сравнении с использованием прототипа, получают за счет повышения надежности защиты охраняемых объектов и расширения номенклатуры таких объектов. Экономический эффект от использования предложенной полезной модели, в сравнении с использованием прототипа, получают за счет экономии металла вследствие применения безотходной технологии, и снижения себестоимости колючей ленты, за счет упрощения оборудования, и из-за этого – его стоимости.

После описания вышеупомянутой колючей ленты «Пиранья» специалистам в данной области техники должно быть, очевидным, что все вышеописанное является лишь иллюстративным, а не ограничительным, будучи представленным данным примером. Многочисленные возможные модификации и другие варианты выполнения поражающих элементов колючей ленты, в частности, их размеров и формы, могут изменяться в различном соотношении и конструктивно и, понятно, находятся в пределах объема одного из обычных и естественных подходов в данной области знаний и рассматриваются таковыми, что находятся в пределах объема данного технического решения.

Квинтэссенцией предложенного технического решения является то, что от центрального участка ленты отходят треугольные поражающие элементы, зубцы которых расположены не параллельно оси ленты, а перпендикулярно, а также они могут быть отогнутыми в любом направлении, и даже винтом, и именно это обстоятельство позволяет приобрести ленте перечисленные и другие преимущества. Изготовление, изменение и использование лишь отдельных элементов ленты иными, естественно ограничивает спектр преимуществ, перечисленных выше, и не может считаться новыми техническими решениями в данной области знаний, поскольку другое подобное описанному выполнение колючей ленты уже не требует никакого творческого подхода от конструкторов и инженеров, а потому и не может считаться результатами их творческой деятельности или новыми объектами интеллектуальной собственности, соответствующими защите охранительными документами.

Формула полезной модели

  1. Колючая лента, изготавливаемая из металлической полосы (заготовки), содержащая центральный участок и большое количество поражающих элементов, целостно сформированных с нею, отличающаяся тем, что поражающие элементы расположены вдоль центрального участка ленты равномерно со сдвигом на половину поражающего элемента с каждой стороны от центрального участка, а также каждый поражающий элемент выполнен в виде равнобедренного треугольника с прямыми боковыми сторонами, направленными перпендикулярно от центрального участка с вершиной-зубцом, а остриями каждого из зубцов является угол между боковыми сторонами треугольника.
  2. Колючая лента по п.1, отличающаяся тем, что треугольник имеет выгнутые наружу или вогнутые вовнутрь боковые стороны.
  3. Колючая лента по п.1, отличающаяся тем, что треугольники имеют с одной стороны от центрального участка один размер, а со второй – иной.
  4. Колючая лента по п.1, отличающаяся тем, что треугольники с одной стороны от центрального участка имеют разный размер.
  5. Колючая лента по п.1, отличающаяся тем, что выполнена скрученной относительно продольной оси ленты.
  6. Колючая лента по п.1, отличающаяся тем, что выполнена волнообразной или свитой в спираль.
  7. Колючая лента по п.1, отличающаяся тем, что поражающие элементы-треугольники выполнены отогнутыми от плоскости центрального участка в одну сторону или в разные стороны.
