Защитный барьер «Кобра» – патент Украины №50492

Патент Украины №50492 – Защитный барьер «Кобра»

Патент Украины: №50492
Автор: Ткаченко Юрий Владимирович
Раздел МПК: B21F 25/00 – Колючая проволока, сетки, ограждения, ткани из проволоки
Раздел МПК: E04H 17/04 – Изгороди, ограды, загоны для скота характеризующиеся использованием проволоки особого назначения, например колючей проволоки
Опубликовано: 10.06.2010, бюл. № 11

  1. Защитный барьер включает как минимум один защитный элемент, выполненный в виде одинарной скрученной по спирали армированной колючей ленты (колючая проволока Егоза) с множественными поддерживающими узлами, установленными с интервалом друг от друга. Барьер отличается тем, что колючая проволока егоза защитного элемента намотана на внешний каркас, образованный несколькими натянутыми прямолинейными отрезками колющих лент, концы которых закреплены на лучах многолучевых элементов, установленных с возможностью свободного вращения относительно продольной оси защитного элемента на подшипниках, установленных на поддерживающихся узлах, а также для придания общей жесткости защитному элементу при его значительной длине. Причем внутри каркаса размещены аналогичные многолучевые элементы в любом количестве, концы их лучей выступают за габариты колючей проволоки, которая огибает по спирали каркас, кроме того, внутри внешнего каркаса расположен по меньшей мере еще один внутренний коаксиальный каркас аналогичной конструкции с навитой на него аналогичным образом колючей проволокой Егоза.
  2. Защитный барьер по п. 1, который отличается тем, что внешний и внутренний коаксиальные каркасы электроизолированы друг от друга для возможности подведения электротока отдельно к каждому каркасу.
  3. Защитный барьер за пп. 1, 2, который отличается тем, что защитный элемент обеспечен принудительным приводом вращения его многолучевых элементов.
  4. Защитный барьер за пп. 1-3, который отличается тем, что лучи многолучевых элементов оборудованы дополнительными поражающими элементами в виде закрепленных на них в хаотичном или симметричном порядке заостренных ветвей разной длины или острыми шипами, или обмотанные колючей лентой.

Полезная модель касается построения охранительных сооружений и систем, в состав которых входят колюче-режущие элементы, например колючая проволока егоза и может быть использована для изготовления защитных загонов, употребляемых для предупреждения несанкционированного проникновения людей и животных на режимные объекты.

Известная изгородь для защиты от воров, а также коров и других больших животных, которая содержит горизонтальную перекладину из металлического уголка, прикрепленную к вертикальным столбам, а также вертикальные решетины, которые приварены к указанной перекладине с определенным интервалом. Столбы и решетины изготовлены из металлопроката с прямыми двугранными уголками. При этом верхние концы столбов и решетины имеют отрез каждого прямого двугранного уголка с образованием шипа на этом концы [см. патент России № 2296203 из класса Е04Н17/14 опубликован 27.03.2007 года].

Основным недостатком этой изгороди есть недостаточные защитные ее свойства от воров. Этот недостаток объясняется следующим. Поскольку изгородь имеет плоскую конструкцию, а также решетины установлены с определенным интервалом одна от одной, то можно без усилий взяться руками за горизонтальную перекладину между решетинами и легко перелезть через изгородь, не травмируясь за шипы. Таким образом, известная изгородь эффективна только как препятствие для больших животных, но не эффективна как защитная ограда от воров.

Этот недостаток устранен в барьере безопасности «Дикобраз», который состоит из набора сферических защитных элементов, каждый из которых включает армированную скрученную колющую ленту, навитую на провод-основу или колющую ленту, обжатую на части боковой поверхности провода-основы, свитой в пространственный каркас. Пространственный каркас выполнен в форме сферы, образованной меридиональными витками из проволоки с навитой или обжатой колючей лентой и жестким экваториальным кольцом, установленным внутри витков навитой или обжатой колючей ленты. Витки навитой или обжатой колючей ленты скреплены между собой в полюсах сферы, а также с экваториальным кольцом. Защитный барьер устанавливают таким образом. Готовый первый сферический защитный элемент крепят к вертикальной или наклонной стойке в полюсах сферы и устанавливают на месте охранительного рубежа. Далее, рядом с первым сферическим защитным элементом устанавливают второй, третий и т.п. аналогичные сферические защитные элементы по всей длине барьера безопасности, формируя охранительный рубеж [см. пат. России № 2272113 из класса Е 04 Н 17/04 опубликованный 20.03.2006 года].

Основным недостатком данного барьера безопасности есть то, что сферические защитные элементы не скреплены между собой по длине охранительного рубежа. Поэтому любой из них довольно легко сорвать со стойки или оттянуть, наклонив его вниз, захватив, например, обычным багром, для образования свободного прохода через охранительный рубеж, поскольку последние сферические защитные элементы не препятствуют такому срыву или отгибу одного из них: ведь сферические элементы не связаны между собой. И именно это обстоятельство (отсутствие единства или целостности конструкции) резко снижает эффективность защиты режимных объектов с использованием известного барьера безопасности.

Наиболее близким по своей сути и достигаемому эффекту, который и принимается за прототип, это защитный барьер, который включает как минимум один защитный элемент, выполненный в виде скрученной по спирали одинарной колючей ленты с множественными поддерживающими его узлами, будучи установленными с интервалом друг от друга. Защитных элементов в виде спиралей из одинарной колючей ленты может быть несколько, расположенных рядом одна над другой в вертикальной плоскости, образовывая вертикальную секцию барьеру, а также спирали из одинарной колючей ленты могут иметь разные диаметры. Витки спирали из одинарной колючей ленты прикреплены к секциям узла поддержки в двух местах, что позволяет создать горизонтально и вертикально устойчивый барьер [см. Международную заявку № WO 2007/078307 из класса В21F25/00 опубликованную 12.07.2006 года].

Основным недостатком известного защитного барьера являются его низкие защитные свойства. Его довольно легко одолеть, поскольку его защитный элемент выполнен неподвижным относительно узлов поддержки. Именно это обстоятельство – неподвижность защитного элемента позволяет его накрыть любым листовым материалом, например, брезентом, и именно так полностью устранить действие колюще-режущих шипов поражающих элементов защитного барьера. Более того, устрашающие элементы, в этом случае, наоборот, даже предоставят некоторую помощь злоумышленнику, удерживая полотно материи шипами колючей ленты от сползания, что позволяет ему беспрепятственно преодолеть защитный барьер, просто перелезая через защитный элемент, и таким образом проникнуть на режимный объект.

Вторым существенным недостатком известного защитного барьера есть несовершенство конструкции его защитного элемента, что также снижает его защитные свойства. Этот недостаток заключается в том, что защитный элемент выполнен в виде одинарной скрученной по спирали колючей ленты. Для образования свободного прохода сквозь барьер, достаточно один раз в любом месте перекусить или перерезать колющую ленту: ведь она одинарная. Спираль сработает как пружина и «автоматически» откроет свободный проход. Если барьер имеет лишь одну колючую ленту, то он особенно уязвим. В основу полезной модели поставлена задача повышения технико-эксплуатационных свойств и возможностей защитного барьера и надежности защиты режимных объектов за счет невозможности размещения на нем никаких покрытий для нейтрализации поражающего действия колюче-режущих шипов колючей ленты. А также за счет затруднения разрушения целостности защитного элемента путем выполнения последнего подвижным относительно поддерживающих его узлов, и выполнение защитного элемента двойным.

Решение поставленной задачи достигается тем, что защитное заграждение, согласно предложению, включает как минимум один защитный элемент, выполненный в виде одинарной скрученной по спирали колючей ленты с многочисленными поддерживающими его узлами, установленными с интервалом друг от друга. Колющая лента защитного элемента намотана на внешний каркас, образованный несколькими натянутыми прямолинейными отрезками колющих лент, концы которых закреплены на лучах многолучевых элементов, установленных с возможностью свободного вращения относительно продольной оси защитного элемента на подшипниках, установленных на поддерживающихся узлах. А также, для придания общей жесткости защитному элементу при него значительной длине, внутри каркаса размещены аналогичные многолучевые элементы, в любом необходимом количестве, концы лучей которых выступают за пределы колючей ленты, огибающей по спирали каркас, кроме того, внутри внешнего каркаса расположен по меньшей мере еще один, внутренний каркас аналогичной конструкции с аналогичным образом навитой на него колючей лентой.

Для повышения агрессивности или устрашающего эффекта, защитный элемент может иметь принудительный привод вращения его многолучевых элементов.

Для усиления поражающего эффекта лучи многолучевых элементов могут быть обеспечены дополнительными впечатляющими элементами в виде закрепленных на них в хаотичном или симметричном порядке заостренных ветвей разной длины, или острыми шипами, или же обмотаны колючей лентой.

Для усиления поражающего эффекта внешний и внутренний коаксиальные каркасы могут быть электроизолированы друг от друга для возможности подведения электротока к внутреннему каркасу. Благодаря тому, что защитный элемент выполнен подвижным, в частности, поворотным в горизонтальной плоскости, на нем невозможно зафиксировать любое покрытие или ухватиться руками за колючую ленту или лучи и подтянуться. В обоих случаях, через прикладывание рукой эксцентриситетной нагрузки относительно оси обращения, многолучевые элементы обязательно провернутся в подшипниках и не позволят злоумышленнику перелезть через защитный элемент.

Благодаря возможности подключить электроток к внутреннему каркасу, защитные свойства защитного элемента усиливаются. Если злоумышленник настойчиво старается преодолеть барьер безопасности и разрушит внешний каркас, он испытает дополнительное поражающее воздействие от электротока внутреннего каркаса при попытке его преодоления.

Таким образом, предложенный защитный барьер обеспечивает достижение технического результата, указанного в поставленной задаче. Дальнейшая сущность предложенного технического решения объясняется совместно с иллюстративным материалом, на котором изображенное следующее:

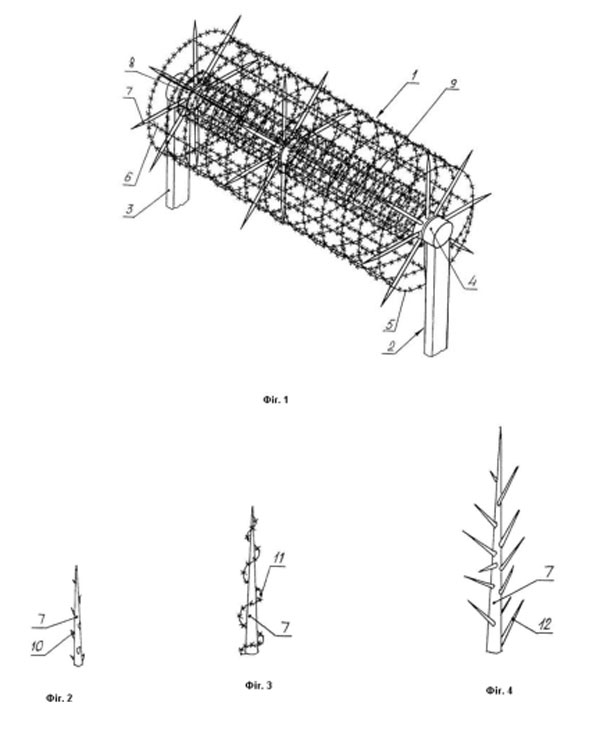

  • фиг. 1 – вид в плане на предложенный защитный элемент с одним дополнительным внутренним каркасом.

Варианты оснащения лучей многолучевых элементов дополнительными впечатляющими элементами:

  • фиг. 2 – луч с острыми шипами;
  • фиг. 3 – луч, обмотанный колючей лентой;
  • фиг. 4 – луч с заостренными ветвями.

Каждая секция предложенного защитного барьера включает защитный элемент 1, расположенный, преимущественно, горизонтально, и установленный на поддерживающих его узлах 2. Поддерживающиеся узлы 2 выполнены в виде, преимущественно, вертикальных стоек 3 с радиальными подшипниками 4 на верхнем конце.

Защитный элемент 1, выполнен в виде скрученной по спирали колючей ленты 5 намотанной на внешний каркас, образованный несколькими натянутыми прямолинейными отрезками колючих лент 6, конце которых закреплены на лучах 7 многолучевых элементов 8. Многолучевые элементы 8 установлены с возможностью свободного обращения относительно центральной продольной оси защитного элемента 1 в подшипниках 4.

Для придания общей жесткости защитному элементу 1 при его значительной длине, внутри каркаса могут быть в любом количестве размещены аналогичные многолучевые элементы 8 концы лучей 7 которых выступают за габариты колючей ленты 5, огибающей по спирали каркас.

Внутри внешнего каркаса расположен по меньшей мере еще один, внутренний каркас 9 аналогичной конструкции с навитой на него колючей лентой 5 аналогичным образом. Для усиления поражающего эффекта внешний и внутренний коаксиальные каркасы могут быть электроизолированы друг от друга любым известным способом, например, с помощью электроизоляционных втулок (не показаны ввиду общеизвестности) одетых на луче 7, для возможности подведения электротока к внутреннему каркасу 9, что расширяет защитные свойства предложенного барьера. Для повышения агрессивности или устрашающего эффекта, многолучевые элементы 8 могут быть обеспечены принудительным приводом их вращения любой известной конструкции (не показан ввиду общеизвестности). Принудительное вращение многолучевых элементов 8 вызывает вращение каркаса с колючей лентой 5, что значительно повышает агрессивность защитного заграждения и применяется в том случае, когда попытка проникнуть на режимный объект становится очевидной.

Для усиления поражающих свойств лучи 7 многолучевых элементов 8 могут быть обеспечены дополнительными поражающими элементами в виде закрепленных на них в хаотичном или симметричном порядке острыми шипами 10, или обмотаны колючей лентой 11, или оснащены заостренными ветвями 12 разной длины. Предложенный защитный барьер работает таким способом. При попытке злоумышленника ухватиться за колючую ленту 5 или лучи 7 руками и подтянуться, защитный элемент 1 обязательно провернется вместе с многолучевыми элементами 8 вокруг продольной оси, и участок, за который ухватились руками, окажется внизу, что не позволит перелезть через защитный элемент 1. При попытке перехватиться руками за другие участки колючей ленты 5 или за другие лучи 7, все повториться снова благодаря очередному повороту защитного элемента 1 с многолучевыми элементами 8 в подшипниках 4. То же самое произойдет при попытке накрыть защитный элемент 1 любым листовым материалом: при попытке залезть на этот материал, из-за эксцентриситета, защитный элемент 1 будет проворачиваться, не давая злоумышленнику залезть на защитный элемент 1. Поэтому перелезть через предложенный защитный барьер не представляется возможным.

Кроме того, наличие на лучах 7 дополнительных поражающих элементов в виде острых шипов 10, колючей ленты 11 или обостренных ветвей 12 вообще делает невозможным их захвата руками, что еще в большей мере повышает барьерно-защитные свойства предложенного защитного барьера.

Выполнение каркасов в виде нескольких натянутых прямолинейных отрезков колющих лент 6, которые спирально огибают колючие ленты 5, не позволяет последним при их перерезании спружинить – витки спирали обязательно зацепятся за элементы прямолинейных отрезков колющих лент 6. Но, если злоумышленник настойчиво старается преодолеть барьер безопасности и разрушит внешний каркас, он испытает дополнительное поражение от электротока внутреннего каркаса 9 при попытке его преодоления.

Понятно, защитный элемент может использоваться в качестве защитного барьера и без поддерживающихся его узлов 2, просто установленный на грунт или на дорогу, то есть как самостоятельное изделие, исполняющее защитную функцию.

Существенное отличие технического решения, которое заявляется, от прежде известных заключается в том, что защитный элемент выполнен подвижным, в частности вращающимся, с дополнительным внутренним каркасом, к которому может быть подключен электроток, а лучи многолучевых элементов оснащены дополнительными поражающими элементами в виде острых шипов, заостренных ветвей или колючей ленты. Указанные отличия в совокупности, исключают всякую возможность преодоления защитного элемента за счет поворота защитного элемента в случае придания к нему любой нагрузки, или поражая электротоком настойчивых злоумышленников. И именно это обстоятельство позволяет считать предложенный защитный барьер практически непреодолимым. Ни один из известных защитных барьеров не может обладать отмеченными свойствами, поскольку их защитные элементы либо неподвижны, либо они не имеют целостности конструкции по длине, либо не имеют дополнительных коаксиальных элементов, или имеют, но к ним отдельно невозможно подвести электроток из-за отсутствия соответствующей изоляции.

Предложенное техническое решение проверено на практике. Защитный барьер «Кобра» не содержит никаких элементов и узлов, которые невозможно было бы воссоздать на современном этапе развития науки и техники, в частности, производства барьеров безопасности и защитных заграждений, так что его конструкция промышленно пригодная, имеет технические и другие преимущества перед известными подобными техническими решениями ввиду предложенного принципа крепления защитного элемента к поддерживающим его узлам и оснащения дополнительным коаксиально установленным защитным элементом, что подтверждает возможность достижения технического результата заявляемым объектом. В известных источниках информации не выявлено подобных защитных барьеров с указанными в предложении существенными признаками, а потому, полагается таким, что может получить правовую защиту.

К основным техническим преимуществам предложенного технического решения, в сравнении с прототипами, можно отнести следующее:

  • повышение защитных свойств за счет того, что защитный элемент выполнен поворотным относительно поддерживающих его элементов;
  • повышение общей жесткости защитного элемента при его значительной длине за счет наличия промежуточных многолучевых элементов;
  • повышение поражающих свойств за счет оснащения лучей многолучевых элементов дополнительными поражающими элементами;
  • повышение защитных свойств за счет оснащения дополнительным защитным элементом;
  • компактность конструкции за счет коаксиального расположения дополнительного защитного элемента внутри основного;
  • возможность отдельного подведения электротока к внутреннему защитному элементу за счет оснащения лучей изоляторами;
  • повышение устрашающего эффекта за счет принудительного вращения защитного элемента;
  • повышение эффективности и надежности защиты режимных объектов за счет невозможности преодоления защитного заграждения.

Социальный эффект от внедрения предложенного технического решения, в сравнении с использованием прототипа, получают за счет невозможности проникновения на режимные объекты.

Экономический эффект от внедрения предложенного технического решения, в сравнении с использованием прототипа, получают за счет простоты изготовления заграждения и использование для него распространенных узлов и материалов.

После описания предложенного защитного барьера, специалистам в данной области знаний должно быть наглядно, что все вышеописанное есть лишь иллюстративным, а не ограничительным, будучи представленным данным примером. Многочисленные возможные модификации защитного элемента, в частности, количество, размеры колючих лент, используемые приводы и подшипники, варианты размещения лент на каркасах, количество, длина и толщина лучей в многолучевых элементах, конструкция внутреннего коаксиального защитного элемента могут изменяться в различном соотношении, и разумеется, находятся в пределах объема одного из обычных и естественных подходов в данной области знаний и рассматриваются находящимися в пределах объема данного технического решения.

Квинтэссенцией предложенного технического решения есть то, что защитный элемент выполнен поворотным. В нем расположенный дополнительный защитный элемент подобной конструкции, к которому можно подводить электроток, а лучи многолучевых элементов оснащены дополнительными поражающими элементами, и именно эти обстоятельства, в совокупности, позволяют предложенному защитному барьеру иметь перечисленные и другие преимущества. Изменения и использование лишь отдельных конструктивных элементов защитного барьера, естественно ограничивает спектр преимуществ, и не могут полагаться новыми техническими решениями в данной области знаний, поскольку, уже не требуют творческого подхода от конструкторов и инженеров, а потому и не могут полагаться результатами их творческой деятельности или новыми объектами интеллектуальной собственности, которые подпадают под защиту охранительными документами.
