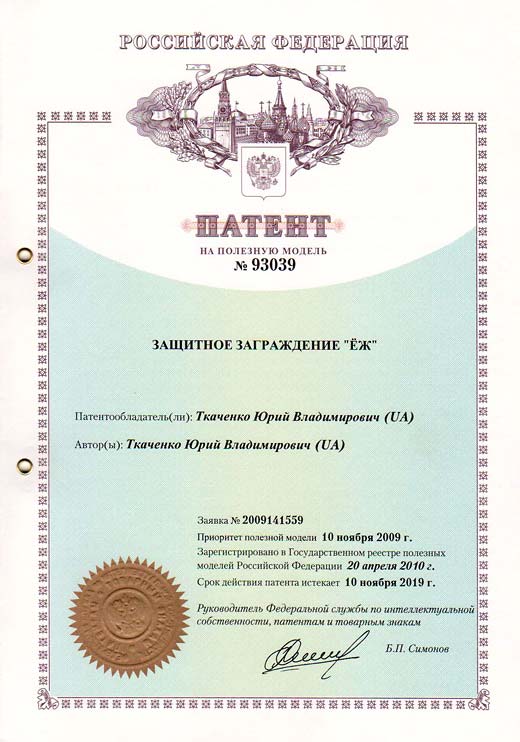

Защитное заграждение Ёж – патент России №93039

Патент России №93039 – Защитное заграждение Ёж

Патент России: №93039
Автор: Ткаченко Юрий Владимирович
Раздел МПК: B21F 25/00 – Колючая проволока, сетки, ограждения, ткани из проволоки
Раздел МПК: E04H 17/04 – Изгороди, ограды, загоны для скота, характеризующиеся использованием проволоки особого назначения, например, колючей проволоки
Опубликовано: 20.04.2010

Использование: для изготовления защитных заграждений, в состав которых входят колючие элементы, используемых в качестве барьеров для предупреждения несанкционированного проникновения людей и животных на режимные объекты. Сущность: защитное заграждение состоит из набора автономных защитных элементов, каждый из которых включает многочисленные поражающие элементы, закрепленные на основе. Поражающие элементы выполнены в виде колюще-режущих жестких заостренных штырей различной длины, прикрепленных симметрично или хаотично и преимущественно радиально к основе. Основа выполнена в виде выпуклой сплошной массивной конструкции, например, в виде сферического или цилиндрического сегмента. Для увеличения массы основы, ее внутренняя полость может быть заполнена любым тяжелым материалом, например, залита бетоном. Заостренные штыри могут быть снабжены дополнительными поражающими элементами в виде закрепленных на них в хаотическом или симметричном порядке заостренных ответвлений различной длины, или шипами или обмотаны колючей лентой. Защитный элемент может быть снабжен принудительным приводом вращения его основы. Технические преимущества: повышение защитных свойств; расширение области применения; повышение поражающих свойств; сложность несанкционированного удаления; возможность самоустановки; повышения устрашающего эффекта; невозможность удаления поражающих элементов; повышение эффективности и надежности защиты режимных объектов.

Полезная модель относится к области строительства охранных сооружений и систем, в состав которых входят колюче-режущие элементы, и может быть использована для изготовления защитных заграждений, применяемых для предупреждения несанкционированного проникновения людей и животных на режимные объекты.

Известен забор для защиты от воров и других крупных животных, который содержит горизонтальные перекладины из уголка, прикрепленные к вертикальным столбам, а также вертикальные штакетины, приваренные к указанным перекладинам с определенным интервалом. Столбы и штакетины изготовлены из металлопроката с прямыми двугранными углами. При этом верхние концы столбов и штакетины имеют отрез каждого прямого двугранного угла с образованием шипа на этом конце [см. патент России №2296203 по классу Е04Н 17/14 опубликованный 27.03.2007 года].

Основным недостатком этого забора являются недостаточные защитные его свойства от воров. Этот недостаток поясняется следующим. Поскольку забор имеет плоскую конструкцию, а также штакетины установлены с определенным интервалом, то можно без труда взяться руками за горизонтальные перекладины между штакетинами и легко перелезть через забор, не травмируясь о шипы. Таким образом, известный забор эффективен только лишь как преграда для крупных животных, но не эффективен как защитное заграждение от воров.

Наиболее близким по своей сущности и достигаемому эффекту, принимаемым за прототип, является защитное заграждение «Дикобраз», которое состоит из набора автономных сферических защитных элементов, каждый из которых включает многочисленные поражающие элементы, выполненные в виде армированной скрученной колючей ленты, закрепленной (навитой) на основе, свитую в пространственный каркас. Пространственный каркас выполнен в форме сферы, образуемой меридиональными витками проволоки и экваториальным кольцом, установленным внутри витков меридианных проволок. Меридианные витки проволоки скреплены между собой в полюсах сферы, а также с экваториальным кольцом. Защитное заграждение возводят следующим образом. Готовый первый сферический защитный элемент крепят к вертикальной или наклонной стойке в полюсах сферы и устанавливают на месте охранного рубежа. Далее, рядом с первым сферическим защитным элементом устанавливают второй, третий и так далее аналогичные сферические защитные элементы на всю длину барьера безопасности, формируя охранный рубеж [см. патент России №2272113 по классу Е04Н 17/04 опубликованный 20.03.2006 года].

Основным существенным недостатком данного защитного заграждения является малая жесткость его защитных элементов. Поскольку сферическая основа изготавливается из относительно тонкой проволоки, ее легко можно деформировать (приплюснуть), тем самым образовав свободный проход для беспрепятственного преодоления защитного заграждения, что снижает надежность охраны режимных объектов.

Вторым существенным недостатком известного защитного заграждения является высокая трудоемкость изготовления, как самих его сферических элементов, так и их монтажа на охранном рубеже: ведь каждый из них необходимо как-то крепить, а для этого необходимо предварительно монтировать и заделывать крепежные элементы на будущем рубеже. Сам процесс монтажа небезопасен для монтажников: высока вероятность получения травм в процессе манипулирования защитным сферическим элементом во время его крепления к крепежному элементу. Изготовление самого защитного элемента предполагает предварительное изготовление сферической основы с последующей навивкой на нее колючей ленты, которую приходится многократно продевать между меридианными проволоками основы, что, во-первых, трудоемко и длительно во времени, а, во-вторых, небезопасно: при таком сложном манипулирование руками колючей лентой высока вероятность получения работником травм. То есть, конструкция известного барьера безопасности не технологична.

Третьим существенным недостатком защитного заграждения является невозможность его оперативного возведения в случае необходимости, например, для перекрытия прохода. Наличие этого недостатка поясняется следующим. Защитный элемент имеет сферическую форму, то есть неустойчивую. Если такой защитный элемент установить просто на землю или асфальт, то его даже ветер может переместить его, если он не будет закреплен. В некоторых случаях, например, при массовом нарушении общественного порядка спортивными фанатами или воинствующей молодежью, возникает необходимость в оперативном перекрытии дороги или тротуара, пролома в заборе и т.п., использование сферических защитных элементов известного защитного заграждения практически невозможно, поскольку потребуется довольно много времени для крепление каждого из них к дорожному покрытию, которого при форс-мажорных обстоятельствах просто нет. Указанное обстоятельство, из-за конструктивного несовершенства защитных элементов суживает область применения известного защитного заграждения.

Еще одним существенным недостатком известного защитного заграждения являются его низкие техническо-прочностные характеристики. Присутствие этого недостатка обусловлено следующим. Защитный элемент заграждения выполнен из колючей ленты, навитой на проволочную основу. Поскольку лента изготавливается из тонколистового металла или из проволоки малого диаметра, ее можно легко перерезать, например, обычными ножницами по металлу, или перекусить обычными кусачками, тем самым, нарушив целостность защитного элемента и, таким образом, образовав свободный проход в защитном заграждении для беспрепятственного проникновения на режимный объект, что снижает надежность охраны режимных объектов.

В основу полезной модели поставлена задача снижения трудоемкости изготовления защитного заграждения с одновременным повышением технико-эксплуатационных его характеристик, расширения области применения и надежности защиты режимных объектов за счет изменения конструкции защитного элемента путем выполнения поражающих элементов жесткими, а основу – в виде выпуклой сплошной массивной конструкции, на которой симметрично или хаотично и радиально закреплены упомянутые жесткие поражающие элементы.

Решение поставленной задачи достигается тем, что защитное заграждение, которое состоит из набора автономных защитных элементов, каждый из которых включает многочисленные поражающие элементы, закрепленные на основе, согласно предложению, поражающие элементы выполнены в виде колюще-режущих жестких заостренных штырей различной длины, прикрепленных симметрично или хаотично и преимущественно радиально к основе, выполненной в виде выпуклой сплошной массивной конструкции, например, в виде сферического или цилиндрического сегмента.

Для увеличения массы основы, ее внутренняя полость может быть заполнена любым тяжелым материалом, например, залита бетоном.

Для усиления поражающего эффекта жесткие заостренные штыри могут быть снабжены дополнительными поражающими элементами в виде закрепленных на них в хаотическом или симметричном порядке заостренных ответвлений различной длины, или шипами или обмотаны колючей лентой.

Как вариант исполнения, для повышения агрессивности или устрашающего эффекта, защитный элемент может быть выполнен вращающимся посредством принудительного привода вращения его основы. Для этого достаточно под основой разместить, например, электродвигатель и основу защитного элемента насадить на ость этого электродвигателя. Принудительное вращение колюще-режущих заостренных штырей зрительно повышает агрессивность защитного элемента и применяется, когда попытка проникнуть на режимный объект или преодолеть перекрытый участок дороги становится очевидной.

Благодаря тому, что основа в нижней части имеет плоскую опорную площадку, нет необходимости в его дополнительном креплении при размещении на грунте или на дорожном покрытии, следовательно, оно может быть оперативно установлено в любом требуемом месте без крепления, надежно перекрыв проход.

Благодаря тому, что колюще-режущие поражающие элементы расположены радиально относительно основы, она становится недосягаемой для захвата руками с целью несанкционированного удаления защитного элемента для открытия прохода. Препятствию несанкционированному удалению защитного элемента способствует также большая масса его основы.

Благодаря тому, что колюще-режущие поражающие элементы выполнены в виде довольно толстых, а значит, жестких заостренных штырей, их невозможно удалить (перекусить или перерезать) обычными техническими средствами, например, ножницами по металлу или обычными кусачками.

Таким образом, предложенное защитное заграждение обеспечивает достижение технического результата, указанного в поставленной задаче, а именно: повышение технико-эксплуатационных характеристик или потребительских, в частности, защитных свойств, а также расширение области использования.

Дальнейшая сущность полезной модели поясняется совместно с иллюстративным материалом, на котором изображено следующее:

  • фиг.1 – защитный элемент, вид в плане;
  • фиг.2 – тоже самое, вид сбоку.

Варианты выполнения колюще-режущих поражающих элементов:

  • фиг.3 – заостренный штырь с острыми шипами;
  • фиг.4 – заостренный штырь, обмотанный колючей лентой;
  • фиг.5 – заостренный штырь с заостренными ответвлениями.

Предложенное защитное заграждение состоит из набора автономных защитных элементов, каждый защитный элемент включает многочисленные поражающие элементы, выполненные в виде колюще-режущих жестких заостренных штырей 1 различной длины, прикрепленных симметрично или хаотично и преимущественно радиально к основе 2, выполненной в виде выпуклой сплошной массивной конструкции, например, в виде сферического или цилиндрического сегмента. Изготовление основы 2 в виде сегмента позволяет получить плоскую опорную поверхность, придающую устойчивость защитному элементу. Для увеличения массы основы 2, ее внутренняя полость может быть заполнена любым тяжелым материалом, например, залита бетоном 3. Для усиления поражающего эффекта жесткие заостренные штыри 1 могут быть снабжены дополнительными поражающими элементами в виде закрепленных на них в хаотическом или симметричном порядке острых штырей 4 или обмотаны колючей лентой 5 или снабжены заостренными ответвлениями 6 различной длины.

Предложенное защитное заграждение возводят следующим образом.

Готовый первый защитный элемент крепят к вертикальной или наклонной стойке за основу любым известным способом и, таким образом устанавливают на месте охранного рубежа. Далее, рядом с первым защитным элементом устанавливают второй, третий и так далее аналогичные защитные элементы на всю длину барьера безопасности, формируя охранный рубеж. При размещении защитных элементов на земле, они в креплении не нуждаются. Само собой разумеется, защитные элементы могут быть расположены на охранном рубеже в несколько рядов. При значительном весе защитного элемента, его трудно оттащить с охранного рубежа, ухватившись за заостренный штырь 1 руками. Кроме того, наличие на заостренных штырях 1 дополнительных поражающих элементов в виде шипов 4, колючей ленты 5 или заостренных ответвлений 6 вообще исключает возможность их обхвата руками, что еще в большей степени повышает защитные свойства предложенного защитного заграждения.

Поскольку масса основы 1 значительно превышает суммарную массу заостренных штырей 2, при попытке перевернуть защитный элемент, он вновь самостоятельно перевернется основой 1 вниз. То есть предложенная конструкция защитного элемента самоустанавливающаяся.

Существенное отличие заявляемого технического решения, от ранее известных, заключается в том, что защитный элемент выполнен в виде массивной основы с радиально отходящими от нее заостренными шипами различной длины, которые оснащены дополнительными поражающими элементами в виде острых шипов, заостренных ответвлений или колючей ленты. Указанные отличия, в совокупности, исключают какую-либо возможность преодоления защитного элемента за счет невозможности за него ухватиться, не говоря уже о том, что через него можно перелезть. Именно это обстоятельство позволяет считать предложенное защитное заграждение практически непреодолимым. Ни одно из известных защитных заграждений не может обладать отмеченными свойствами поскольку их защитные элементы имеют малую массу или легко деформируются из-за недостаточной жесткости.

Предложенное техническое решение проверено на практике. Защитное заграждение «Еж» не содержит никаких элементов и узлов, которые невозможно было бы воспроизвести на современном этапе развития науки и техники, в частности, производства барьеров безопасности и защитных заграждений, следовательно, приемлемо для промышленного применения, имеет технические и иные преимущества перед известными подобными техническими решениями из-за предложенных конструктивных особенностей защитного элемента, что подтверждает возможность достижения технического результата заявляемым объектом, в известных источниках информации не обнаружено подобных защитных заграждений с указанными в предложении существенными признаками, а потому, считается таковым, что может получить правовую защиту.

К основным техническим преимуществам предложенного технического решения, в сравнении с прототипами, можно отнести следующее:

  • повышение защитных свойств за счет того, что защитный элемент содержит жесткие поражающие элементы радиально отходящие от массивной основы;
  • расширение области применения за счет того, что основа имеет опорную площадку в нижней части;
  • повышение поражающих свойств за счет оснащения заостренных штырей дополнительными поражающими элементами;
  • сложность несанкционированного удаления защитного элемента с охранного рубежа из-за его значительного веса;
  • возможность самоустановки защитного элемента из-за значительной разницы масс основы и заостренных штырей;
  • повышения устрашающего эффекта за счет принудительного вращения защитного элемента;
  • невозможность удаления (перерезать, перекусить) поражающих элементов за счет их выполнения относительно толстыми;
  • повышение эффективности и надежности защиты режимных объектов за счет невозможности преодоления защитного заграждения.

Социальный эффект от внедрения предложенного технического решения, в сравнении с использованием прототипа, получают за счет повышение эффективности защиты режимных объектов и расширения области использования защитного заграждения.

Экономический эффект от внедрения предложенного технического решения, в сравнении с использованием прототипа, получают за счет упрощения технологии изготовления и монтажа защитного заграждения, использования в конструкции распространенных материалов и, как следствие, снижение его стоимости.

После описания предложенного защитного заграждения, специалистам в данной области знаний должно быть очевидным, что все вышеописанное является лишь иллюстративным, а не ограничительным, будучи представленным данным примером. Многочисленные возможные модификации защитного элемента, в частности, количество, размеры, варианты размещения заостренных штырей на основе, размеры, масса и форма последней, могут изменяться в различном соотношении, и, понятно, находятся в пределах объема одного из обычных и естественных подходов в данной области знаний и рассматриваются находящимися в пределах объема данного технического решения.

Квинтэссенцией предложенного технического решения является то, что защитный элемент выполнен в виде массивной основы с лучевыми жесткими поражающими элементами, которые могут быть оснащены дополнительными поражающими элементами, и именно эти обстоятельства, в совокупности, позволяют приобрести предложенному защитному заграждению перечисленные и иные преимущества. Изменение и использование лишь отдельных конструктивных элементов защитного заграждения, естественно ограничивает спектр преимуществ, перечисленных выше, и не может считаться новым техническим решением в данной области знаний, поскольку иное, подобно описанному защитному заграждению, уже не требует никакого творческого подхода от конструкторов и инженеров, а потому и не может считаться результатом их творческой деятельности или новым объектом интеллектуальной собственности, подлежащим защите охранительным документом.

Формула полезной модели

  1. Защитное заграждение, которое состоит из набора автономных защитных элементов, каждый из которых включает многочисленные поражающие элементы, закрепленные на основе, отличающееся тем, что поражающие элементы выполнены в виде колюще-режущих жестких заостренных штырей различной длины, прикрепленных симметрично или хаотично и преимущественно радиально к основе, выполненной в виде выпуклой сплошной массивной конструкции, например, в виде сферического или цилиндрического сегмента.
  2. Защитное заграждение по п.1, отличающееся тем, что для увеличения массы основы ее внутренняя полость заполнена любым тяжелым материалом, например, залита бетоном.
  3. Защитное заграждение по п.1, отличающееся тем, что заостренные штыри снабжены дополнительными поражающими элементами в виде закрепленных на них в хаотическом или симметричном порядке заостренных ответвлений различной длины или шипами или обмотаны колючей лентой.
  4. Защитное заграждение по пп.1-3, отличающееся тем, что защитный элемент снабжен принудительным приводом вращения его основы.
