Защитный барьер «Кобра» – патент России №97423

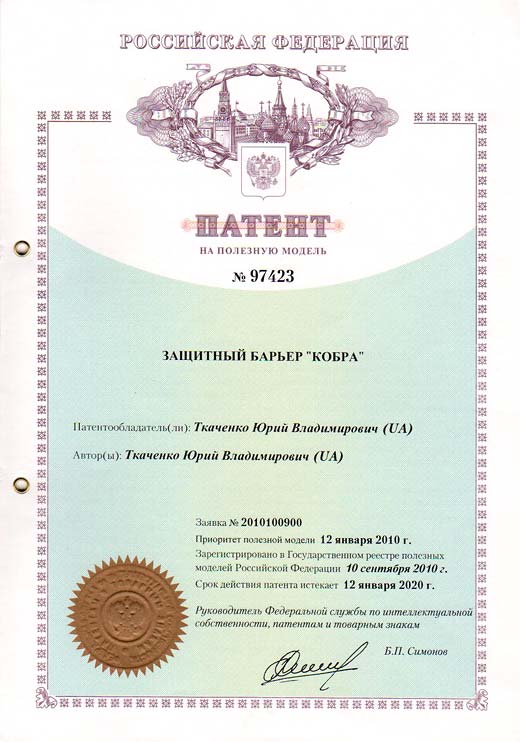

Патент России №97423 – Защитный барьер «Кобра»

Патент России: №97423
Автор: Ткаченко Юрий Владимирович
Раздел МПК: B21F 25/00 – Колючая проволока, сетки, ограждения, ткани из проволоки
Раздел МПК: E04H 17/04 – Изгороди, ограды, загоны для скота, характеризующиеся использованием проволоки особого назначения, например, колючей проволоки
Опубликовано: 27.04.2010

Использование: для сооружения защитных заграждений, в состав которых входят колючие ленты, колючая проволока егоза, которые используют в качестве барьеры для предупреждения несанкционированного проникновения людей и животных на режимные объекты.

Сущность: защитный барьер включает как минимум один защитный элемент, выполненный в виде одинарной скрученной по спирали колючей ленты с множественными поддерживающими его узлами, установленными с интервалом один от другого. Колючая лента защитного элемента намотана на внешний каркас, образованный несколькими натянутыми прямолинейными отрезками колючих лент, концы которых закреплены на лучах многолучевых элементов. Эти элементы установлены с возможностью свободного вращения относительно продольной оси защитного элемента на подшипниках, установленных на поддерживающих узлах. Для придания общей жесткости защитному элементу при его значительной длине, внутри каркаса размещенные аналогичные многолучевые элементы, в любом количестве, концы лучей которых выступают за габариты колючей ленты, огибающей по спирали внешний каркас. Внутри внешнего каркасу расположен, по меньшей мере, еще один, внутренний, коаксиальный, каркас аналогичной конструкции с навитой на него колючей лентой аналогичным образом. Внешний и внутренний коаксиальные каркасы электроизолированы один от другого для возможности подведения электротока отдельно к каждому каркасу. Защитный элемент может быть снабжен принудительным поводом вращения его многолучевых элементов. Лучи многолучевых элементов могут быть снабжены дополнительными поражающими элементами в виде закрепленных на них в хаотическом либо симметричному порядке заостренных штырей разной длины, либо острыми шипами или обмотаны колючей лентой. Технические преимущества: повышение защитных свойств; повышение общей жесткости защитного элемента; повышение поражающих свойств; повышение устрашающего эффекта; повышение эффективности и надежности защиты режимных объектов. 1 независимый, п. ф-лы. 4 ил.

Полезная модель относится к области строительства охранных сооружений и систем, в состав которых входят колюче-режущие элементы, в частности колючая проволока егоза и может быть использована для изготовления защитных заграждений, возводимых для предупреждения несанкционированного проникновения людей и животных на режимные объекты.

Известный барьер для защиты от воров, коров и других крупных животных, который содержит горизонтальную перекладину из металлического уголка, прикрепленную к вертикальным столбам, а также вертикальные штакетины, приваренные к указанной перекладине с определенным интервалом. Столбы и штакетины изготовлены из металлопроката с прямыми двугранными углами. При этом верхние концы столбов и штакетин имеют отрез каждого прямого двугранного угла с образованием шипа на этом конце [см. патент России №2296203 по классу Е04Н 17/14 опубликованный 27.03.2007 года].

Основным недостатком этого барьера является недостаточные защитные его свойства от воров и злоумышленников. Этот недостаток поясняется следующим. Поскольку барьер имеет плоскую конструкцию, а также штакетины установлены с определенным интервалом одна от другой, то можно без труда взяться руками за горизонтальную перекладину между штакетинами и легко перелезть через барьер, не травмируясь о шипы. Таким образом, известный барьер эффективен только как препятствие для крупных животных, но не эффективен как защитный барьер от злоумышленников.

Этот недостаток устранен в барьере безопасности «Дикобраз», состоящий из набора сферических защитных элементов, каждый из которых включает армированную скрученную колючую ленту или колючую проволоку навитую на проволоку-основу или колючую ленту, обжатую на части боковой поверхности проволоки-основы, свитую в пространственный каркас. Пространственный каркас выполнен в форме сферы, образуемой меридиональными витками навитой или обжатой колючей ленты и жестким экваториальным кольцом, установленным внутри витков навитой или обжатой колючей ленты. Витки навитой или обжатой колючей ленты скреплены между собой в полюсах сферы, а также с экваториальным кольцом. Защитный барьер возводят следующим образом. Готовый первый сферический защитный элемент крепят к вертикальной или наклонной стойке в полюсах сферы и устанавливают на месте охранного рубежа. Далее, рядом с первым сферическим защитным элементом устанавливают второй, третий и так далее аналогичные сферические защитные элементы на всю длину барьера безопасности, формируя охранный рубеж [см. патент России №2272113 по классу Е04Н 17/04 опубликованный 20.03.2006 года].

Основным недостатком данного барьера безопасности является то, сферические защитные элементы не скреплены между собой по длине охранного рубежа. Поэтому любой из них достаточно легко сорвать со стойки или оттянуть, наклонив его вниз, захватив, например, обычным багром, для образования свободного прохода через охранный рубеж, поскольку остальные сферические защитные элементы не препятствуют такому срыву или отгибу одного из них: ведь сферические элементы не связаны между собой. И именно это обстоятельство (отсутствие единства или целостности конструкции по всей длине) резко снижает эффективность защиты режимных объектов с использованием известного барьера безопасности.

Наиболее близким по своей по своей сущности и достигаемому эффекту, принимаемым за прототип, является защитный барьер, включающий как минимум один защитный элемент, выполненный в виде скрученной по спирали одинарной колючей ленты с множественными поддерживающими его узлами, установленными с интервалом один от другого. Защитных элементов в виде спиралей из одинарной колючей ленты может быть несколько, расположенных рядом одна над другой в вертикальной плоскости, образовывая вертикальную секцию барьера, а также спирали из одинарной колючей ленты могут иметь разные диаметры. Витки спирали из одинарной колючей ленты прикреплены к секциям узлов поддержки в двух местах, что позволяет создать горизонтально и вертикально стойкий барьер [см. Международную заявку №WO 2007/078307 по класса В2LF 25/00 опубликованную 12.07.2006 года].

Основным недостатком известного защитного барьера являются его низкие защитные свойства. Его достаточно легко преодолеть, поскольку его защитный элемент выполнен неподвижным относительно узлов поддержки. Именно это обстоятельство – неподвижность защитного элемента – позволяет его накрыть любым листовым материалом, например, брезентом, и именно так полностью устранить действие колюче-режущих зубцов поражающих элементов защитного барьера. Более того, поражающие элементы, в этом случае, напротив, даже окажут некоторую помощь злоумышленнику, удерживая лист материи зубцами колючей ленты от сползания, что позволяет ему беспрепятственно преодолеть защитный барьер, перелезая через защитный элемент, и таким образом проникнуть на режимный объект.

Вторым существенным недостатком известного защитного барьера является несовершенность конструкции его защитного элемента, что также снижает его защитные свойства в целом. Этот недостаток заключается в том, что защитный элемент выполнен в виде одинарной скрученной по спирали колючей ленты. Для образования свободного прохода сквозь барьер, достаточно один раз в любом месте перекусить или перерезать колючую ленту: ведь она одинарна. Разрезанная спираль сработает как пружина и «автоматически» откроет свободный проход. Если барьер имеет лишь одну колючую ленту, то он особенно уязвимый.

В основу полезной модели поставлена задача повышения технико-эксплуатационных свойств и возможностей защитного барьера, а также надежности защиты режимных объектов за счет невозможности размещения на нем любых накрытий для нейтрализации поражающего действия колюче-режущих зубцов колючей ленты и за счет затруднения разрушения целостности защитного элемента путем выполнения последнего подвижным относительно поддерживающих его узлов, а также, выполнение защитного элемента коаксиально двойным.

Решение поставленной задачи достигается тем, что защитное заграждение, включающее как минимум один защитный элемент, выполненный в виде одинарной скрученной по спирали колючей ленты с множественными поддерживающими его узлами, установленными с интервалом один от другого, согласно предложению, колючая лента защитного элемента намотана на внешний каркас, образованный несколькими натянутыми прямолинейными отрезками колючих лент, концы которых закреплены на лучах многолучевых элементов, установленных с возможностью свободного вращения относительно продольной оси защитного элемента на подшипниках, установленных на поддерживающих узлах, а также для придания общей жесткости защитному элементу при его значительной длине, внутри каркаса размещенные аналогичные многолучевые элементы, в любом количестве, концы лучей которых выступают за габариты колючей ленты, Огибающей по спирали каркас, кроме того, внутри внешнего каркаса расположен по меньшей мере еще один, внутренний каркас аналогичной конструкции с навитой на него колючей лентой аналогичным образом.

Для повышения агрессивности или устрашающего эффекта, защитный элемент может иметь принудительный привод вращения его многолучевых элементов.

Для усиления поражающего эффекта лучи многолучевых элементов могут быть снабжены дополнительными поражающими элементами в виде закрепленных на них в хаотическом или симметричном порядке заостренных штырей разной длины, либо острыми шипами или обмотаны колючей лентой.

Для усиления поражающего эффекта внешний и внутренний коаксиальные каркасы могут быть электроизолированы один от другого для возможности подведения электричества к внутреннему каркасу.

Благодаря тому, что защитный элемент выполнен подвижным, в частности, поворотным в горизонтальной плоскости, на нем невозможно зафиксировать какое-либо покрытие или ухватиться руками за колючую ленту или лучи и подтянуться. В обоих случаях, из-за приложение рукой эксцентриситетной нагрузки относительно оси вращения, многолучевые элементы обязательно провернутся в подшипниках и не позволят злоумышленнику перелезть через защитный элемент.

Благодаря возможности подвода электричества к внутреннему каркасу, защитные свойства защитного элемента усиливаются. Если злоумышленник настойчиво пытается преодолеть барьер безопасности и разрушит внешний каркас, он подвернется дополнительному поражению электрическим током от внутреннего каркаса при попытке его преодоления любым способом. Таким образом, предложенный защитный барьер обеспечивает достижение технического результата, указанного в поставленном задании.

Дальнейшая сущность предложенного технического решения поясняется совместно с иллюстративным материалом, на котором изображено следующее:

  • фиг.1 – вид в плане на предложенный защитный элемент с одним дополнительным внутренним каркасом.

Варианты оснастки лучей многолучевых элементов дополнительными поражающими элементами:

  • фиг.2 – луч с острыми шипами;
  • фиг.3 – луч, обмотанный колючей лентой;
  • фиг.4 – луч с заостренными штырями.

Каждая секция предложенного защитного барьера включает защитный элемент 1, расположенный, преимущественно, горизонтально, и установленный на поддерживающих его узлах 2. Поддерживающие узлы 2 выполнены в вид, преимущественно, вертикальных стоек 3 с радиальными подшипниками 4 на верхнем конце.

Защитный элемент 1 выполнен в виде скрученной по спирали колючей ленты 5 намотанной на внешний каркас, образованный несколькими натянутыми прямолинейными отрезками колючих лент 6, концы которых закреплены на лучах 7 многолучевых элементов 8. Многолучевые элементы 8 установлены с возможностью свободного вращения относительно центральной продольной оси защитного элемента 1 в подшипниках 4.

Для придания общей жесткости защитному элементу 1 при его значительной длине, внутри каркаса могут быть размещены аналогичные многолучевые элементы 8, в любом количестве, и конце лучей 7 которых выступают за габариты колючей ленты 5, огибающей по спирали каркас.

Внутри внешнего каркаса расположен по меньшей мере еще один, внутренний каркас 9 аналогичной конструкции с навитой на него колючей лентой 5 аналогичным образом. Для усиления поражающего эффекта внешний и внутренний коаксиальные каркасы могут быть электроизолированы один от другого любым известным способом, например, с помощью электроизоляционных втулок (не показаны из-за общеизвестности), надетых на лучи 7, для возможности подведения электричества к внутреннему каркасу 9, что расширяет защитные свойства предложенного барьера.

Для повышения агрессивности или устрашающего эффекта, многолучевые элементы 8 могут быть обеспечены принудительным приводом их вращения любой известной конструкции (не показан из-за общеизвестности). Принудительное вращение многолучевых элементов 8 вызывает вращение каркаса с колючей лентой 5, что зрительное повышает агрессивность защитного заграждения и применяется, когда попытка проникнуть на режимный объект становится очевидной.

Для усиления поражающих свойств лучи 7 многолучевых элементов 8 могут быть обеспечены дополнительными поражающими элементами в виде закрепленных на них в хаотическом или симметричном порядке острыми шипами 10 или обмотанные колючей лентой 11 или обеспеченные заостренными штырями 12 различной длины.
Предложенная защитный барьер работает следующим образом

При попытке злоумышленника ухватиться за колючую ленту 5 или лучи 7 руками и подтянуться, защитный элемент 1 обязательно провернется вместе с многолучевыми элементами 8 вокруг продольной оси, и участок, за который ухватились руками, окажется внизу, что не позволит перелезть через защитный элемент 1. При попытке перехватиться руками за другие участки колючей ленты 5 или за другие лучи 7, все повториться вновь благодаря очередному повороту защитного элемента 1 с многолучевыми элементами 8 в подшипниках 4. Тоже самое произойдет при попытке накрыть защитный элемент 1 любым листовым материалом: при попытке влезть на этот материал, из-за эксцентриситета, защитный элемент 1 будет проворачиваться, не давая злоумышленнику влезть на защитном элементе 1. Поэтому перелезть через защитный барьер предложенной конструкции не представляется возможным.

Кроме того, наличие на лучах 7 дополнительных поражающих элементов в виде острых шипов 10, колючей ленты 11 или заостренных штырей 12 вообще делает невозможным их обхват руками, что еще в большей мере повышает барьерно-защитные свойства предложенного защитного барьера.

Выполнение каркасов в виде несколько натянутых прямолинейных отрезков колючих лент 6, которые спирально огибают колючие ленты 5, не позволяет последним при их перерезании спружинить: витки спирали обязательно зацепятся за поражающие элементы прямолинейных отрезков колючих лент 6. Но, если злоумышленник настойчиво пытается преодолеть барьер безопасности и разрушит внешний каркас, он попадает под действие электрического тока подведенного к внутреннего каркасу 9 при попытке его преодоления.

Понятно, защитный элемент может использоваться в качестве защитного барьера и без поддерживающих его узлов 2. В таком случае его просто укладывают на землю или на дорогу. То есть защитный элемент может выступать как самостоятельное изделие выполняющий защитную функцию. Понятно также, что к внутреннему каркасу электроток можно не подводить если в этом нет необходимости.

Существенное отличие заявляемого технического решения, от ранее известных, заключается в том, что защитный элемент выполнен подвижным, в частности, вращающимся, с дополнительным внутренним каркасом, к котором может быть подведен электроток, а лучи многолучевых элементов оснащены дополнительными поражающими элементами в виде острых шипов, заостренных штырей или колючей ленты. Указанные отличия, в совокупности, исключают какую-либо возможность преодоления защитного элемента за счет поворота защитного элемента в случае приложения к нему любой нагрузки, или поражая электротоком настойчивых злоумышленников. И именно это обстоятельство позволяет считать предложенный защитный барьер практически непреодолимым. Ни один из известных защитных барьеров не может обладать отмеченными свойствами, поскольку их защитные элементы либо неподвижны, либо они не имеют целостности конструкции по длине, либо не имеют дополнительных коаксиальных элементов, либо имеют, но к ним отдельно невозможно подвести электроток из-за отсутствия соответствующей изоляции.

Предложенное техническое решение проверено на практике. Защитный барьер «Кобра» не содержит каких-либо элементов и узлов, которые невозможно было бы воспроизвести на современном этапе развития науки и техники, в частности, производства барьеров безопасности и защитных заграждений, следовательно, его конструкция промышленно применима, имеет технические и другие преимущества перед известными подобными техническими решениями, благодаря предложенному принципу крепления защитного элемента к поддерживающим его узлам и оснащению дополнительным коаксиально установленным защитным элементом, что подтверждает возможность достижения технического результата заявляемым объектом, в известных источниках информации не обнаружено подобных защитных барьеров с указанными в предложений существенными признаками, а потому считается таковым, что может получить правовую защиту.

К основным техническим преимуществам предложенного технического решения, в сравнении с прототипом, можно отнести следующее:

  • повышение защитных свойств за счет того, что защитный элемент выполнен поворотным относительно поддерживающих его элементов;
  • повышение общей жесткости защитного элемента при его значительной длине за счет наличия промежуточных многолучевых элементов;
  • повышение поражающих свойств за счет оснастки лучей многолучевых элементов дополнительными поражающими элементами;
  • повышение защитных свойств за счет оснастки защитным элементом;
  • компактность конструкции за счет коаксиального расположения дополнительного защитного элемента в основном;
  • возможность отдельного подведения электротока к внутреннему защитному элементу за счет оснащения лучей изоляторами;
  • повышение устрашающего эффекта за счет принудительного вращения защитного элемента;
  • повышение эффективности и надежности защиты режимных объектов за счет невозможности преодоления защитного барьера.

Социальный эффект от внедрения предложенного технического решения, в сравнении с использованием прототипа, получают за счет невозможности проникновения на режимные объекты.

Экономический эффект от внедрения предложенного технического решения, в сравнении с использованием прототипа, получают за счет простоты изготовления защитного барьера и использования для него распространенных узлов и материалов.

После описания предложенного защитного барьера, специалистам в данной отрасли знаний должно быть очевидным, что все вышеописанное является лишь иллюстративным, а не ограничительным, будучи представленным данным примером. Многочисленные возможные модификации защитного элемента, в частности, количество, размеры колючих лент, используемые приводы и подшипники, варианты размещения лент на каркасах, количество, длина и толщина лучей в многолучевых элементах, конструкция внутреннего коаксиального защитного элемента могут изменяться в различном соотношении, и, понятно, находятся в пределах объема одного из обычных и естественных подходов в данной отрасли знаний и рассматриваются таковыми, что находятся в пределах объема данного технического решения.

Квинтэссенцией предложенного технического решения является то, что защитный элемент выполнен поворотным, в нем расположен коаксиально дополнительный защитный элемент подобной конструкции, к которому можно подводить электроток, а лучи многолучевых элементов оснащены дополнительными поражающими элементами, и именно эти обстоятельства, в совокупности, позволяют приобрести предложенному защитному барьеру перечисленные и другие преимущества. Изменение и использование лишь отдельных конструктивных элементов защитного барьера, естественно, ограничивает спектр преимуществ, перечисленных выше, и не могут считаться новыми техническими решениями в данной отрасли знаний, поскольку другие, подобно описанному защитному барьеру, уже не требуют творческого подхода от конструкторов и инженеров, а потому и не могут считаться результатами их творческой деятельности или новыми объектами интеллектуальной собственности, которые подпадают под защиту охранительными документами.

Формула полезной модели

  1. Защитный барьер, включающий как минимум один защитный элемент, выполненный в виде одинарной скрученной по спирали колючей ленты с множественными поддерживающими узлами, установленными с интервалом один от другого, отличающийся тем, что колючая лента защитного элемента намотана на внешний каркас, образованный несколькими натянутыми прямолинейными отрезками колючих лент, концы которых закреплены на лучах многолучевых элементов, установленных с возможностью свободного вращения относительно продольной оси защитного элемента на подшипниках, установленных на поддерживающих узлах, а также для придания общей жесткости защитному элементу при его значительной длине, внутри каркаса размещены аналогичные многолучевые элементы в любом количестве, концы лучей которых выступают за габариты колючей ленты, огибающей по спирали каркас, кроме того, внутри внешнего каркаса расположен по меньшей мере еще один, внутренний, коаксиальный каркас аналогичной конструкции с навитой на него колючей лентой аналогичным образом.
  2. Защитный барьер по п.1, отличающийся тем, что внешний и внутренний коаксиальные каркасы электроизолированы один от другого для возможности подведения электротока отдельно к каждому каркасу.
  3. Защитный барьер по п.1, отличающийся тем, что защитный элемент оснащен принудительным приводом вращения его многолучевых элементов.
  4. Защитный барьер по п.1, отличающийся тем, что лучи многолучевых элементов оснащены дополнительными поражающими элементами в виде закрепленных на них в хаотическом либо симметричном порядке заостренных штырей различной длины, либо острыми шипами или обмотаны колючей лентой.
