Защитное заграждение «Кобра» – патент России №93038

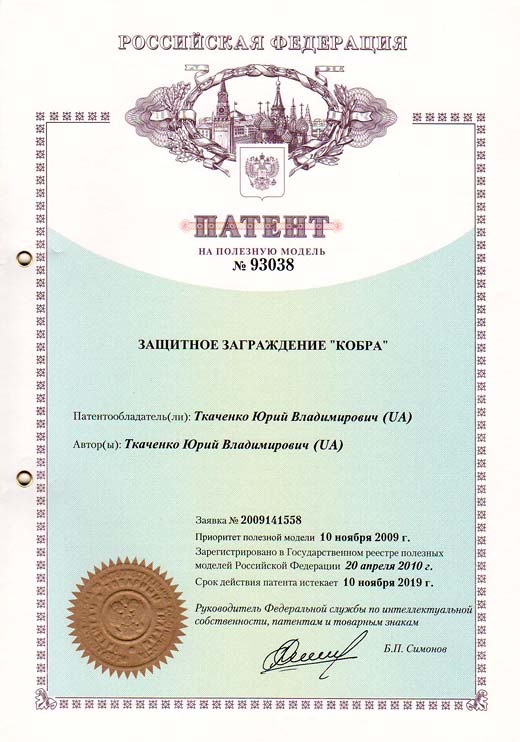

Патент России №93038 – Защитное заграждение «Кобра»

Патент России: №93038
Автор: Ткаченко Юрий Владимирович
Раздел МПК: B21F 25/00 – Колючая проволока, сетки, ограждения, ткани из проволоки
Раздел МПК: E04H 17/04 – Изгороди, ограды, загоны для скота характеризующиеся использованием проволоки особого назначения, например колючей проволоки
Опубликовано: 20.04.2010

Использование: для изготовления защитных заграждений, в состав которых входят колючие ленты, колючая проволока, используемых в качестве барьеров для предупреждения несанкционированного проникновения людей и животных на режимные объекты. Сущность: защитное заграждение включает как минимум один защитный элемент, выполненный в виде скрученной по спирали колючей ленты с множественными поддерживающими его узлами, установленными с интервалом друг от друга. Колючая лента защитного элемента намотана на каркас, образованный несколькими натянутыми прямолинейными отрезками колючих лент, концы которых закреплены на лучах многолучевых элементов. Эти элементы установлены с возможностью свободного вращения относительно продольной оси защитного элемента на подшипниках, установленных на поддерживающих узлах. Для придания общей жесткости защитному элементу при его значительной длине, внутри каркаса размещены аналогичные многолучевые элементы, в любом количестве, концы лучей которых выступают за габариты колючей ленты, огибающей по спирали каркас. Защитный элемент может быть снабжен принудительным приводом вращения его многолучевых элементов. Лучи многолучевых элементов могут быть снабжены дополнительными поражающими элементами в виде закрепленных на них в хаотическом или симметричном порядке заостренных ответвлений различной длины, или шипами или обмотаны колючей лентой. Защитный элемент может содержать несколько каркасов и огибающих из колючих лент, расположенных коаксиально относительно друг друга. Технические преимущества: повышение защитных свойств; повышение общей жесткости защитного элемента; повышение поражающих свойств; повышения устрашающего эффекта; повышение эффективности и надежности защиты режимных объектов

Изобретение относится к области строительства охранных сооружений и систем, в состав которых входят колюче-режущие элементы, в частности – колючая проволока егоза, и может быть использовано для изготовления защитных заграждений, применяемых для предупреждения несанкционированного проникновения людей и животных на режимные объекты.

Известен забор для защиты от воров и других крупных животных, который содержит горизонтальные перекладины из уголка, прикрепленные к вертикальным столбам, а также вертикальные штакетины, приваренные к указанным перекладинам с определенным интервалом. Столбы и штакетины изготовлены из металлопроката с прямыми двугранными углами. При этом верхние концы столбов и штакетины имеют отрез каждого прямого двугранного угла с образованием шипа на этом конце [см. патент России №2296203 по классу Е04Н 17/14 опубликованный 27.03.2007 года].

Основным недостатком этого забора являются недостаточные защитные его свойства от воров. Этот недостаток поясняется следующим. Поскольку забор имеет плоскую конструкцию, а также штакетины установлены с определенным интервалом, то можно без труда взяться руками за горизонтальные перекладины между штакетинами и легко перелезть через забор, не травмируясь о шипы. Таким образом, известный забор эффективен только лишь как преграда для крупных животных, но не эффективен как защитное заграждение от воров.

Этот недостаток устранен в барьере безопасности «Дикобраз», который состоит из набора сферических защитных элементов, каждый из которых включает армированную скрученную колючую ленту или колючую проволоку, навитую на проволоку-основу или колючую ленту, обжатую на части боковой поверхности проволоки-основы, свитую в пространственный каркас. Пространственный каркас выполнен в форме сферы, образуемой меридиональными витками навитой или обжатой колючей ленты и жестким экваториальным кольцом, установленным внутри витков навитой или обжатой колючей ленты. Витки навитой или обжатой колючей ленты скреплены между собой в полюсах сферы, а также с экваториальным кольцом. Защитный барьер возводят следующим образом. Готовый первый сферический защитный элемент крепят к вертикальной или наклонной стойке в полюсах сферы и устанавливают на месте охранного рубежа. Далее, рядом с первым сферическим защитным элементом устанавливают второй, третий и так далее аналогичные сферические защитные элементы на всю длину барьера безопасности, формируя охранный рубеж [см. патент России №2272113 по классу Е04H 17/04 опубликованный 20.03.2006 года].

Основным недостатком данного барьера безопасности является то, сферические защитные элементы не скреплены между собой по длине охранного рубежа. Поэтому любой из них достаточно легко сорвать со стойки или оттянуть, наклонив его вниз, захватив, например, обычным багром, для образования свободного прохода через охранный рубеж, поскольку остальные сферические защитные элементы не препятствуют такому срыву или отгибу одного из них: ведь сферические элементы не связаны между собой. И именно это обстоятельство (отсутствие единства или целостности конструкции по всей длине) резко снижает эффективность защиты режимных объектов с использованием известного барьера безопасности.

Наиболее близким по своей сущности и достигаемому эффекту, принимаемым за прототип, является защитное заграждение, которое включает как минимум один защитный элемент, выполненный в виде скрученной по спирали колючей ленты с множественными поддерживающими его узлами, установленными с интервалом друг от друга. Защитных элементов в виде спиралей из колючей проволоки может быть несколько, а также спирали могут иметь различные диаметры, базовую секцию и вертикальную секцию, между которыми размещена спираль из колючей ленты. Витки спирали прикреплены к секциям узла поддержки в двух местах, что позволяет создать горизонтально и вертикально устойчивый барьер [см. Международную заявку №WO 2007/078307 по классу В21F 25/00 опубликованную 12.07.2006 года].

Основным недостатком известного защитного заграждения являются его низкие защитные свойства. Его довольно легко преодолеть, поскольку его защитный элемент выполнен неподвижным относительно узлов поддержки. Именно это обстоятельство – неподвижность защитного элемента – позволяет его накрыть каким-либо листовым материалом, например, брезентом, тем самым полностью устранить воздействие колюще-режущих зубцов поражающих элементов защитного заграждения. Более того, поражающие элементы, в этом случае, наоборот, даже окажут некоторую помощь злоумышленнику, удерживая лист материи зубцами колючей ленты от сползания, что позволяет ему беспрепятственно преодолеть защитный барьер, перелезая через защитное заграждение, и таким образом проникнуть на режимный объект.

В основу изобретения поставлена задача повышение технико-эксплуатационных характеристик защитного заграждения и надежности защиты режимных объектов за счет невозможности размещения на нем каких-либо покрытий для нейтрализации поражающего действия колюще-режущих зубцов колючей ленты путем выполнения защитного элемента подвижными относительно поддерживающих его узлов.

Решение поставленной задачи достигается тем, что защитное заграждение, включающее как минимум один защитный элемент, выполненный в виде скрученной по спирали колючей ленты с множественными поддерживающими его узлами, установленными с интервалом друг от друга, согласно предложению, колючая лента защитного элемента намотана на каркас, образованный несколькими натянутыми прямолинейными отрезками колючих лент, концы которых закреплены на лучах многолучевых элементов, установленных с возможностью свободного вращения относительно продольной оси защитного элемента на подшипниках, установленных на поддерживающих узлах, а также для придания общей жесткости защитному элементу при его значительной длине, внутри каркаса размещены аналогичные многолучевые элементы, в любом количестве, концы лучей которых выступают за габариты колючей ленты, огибающей по спирали каркас.

Для повышения агрессивности или устрашающего эффекта, защитный элемент может иметь принудительный привод вращения его многолучевых элементов.

Для усиления поражающего эффекта лучи многолучевых элементов могут быть снабжены дополнительными поражающими элементами в виде закрепленных на них в хаотическом или симметричном порядке заостренных ответвлений различной длины, или шипами или обмотаны колючей лентой.

Разумеется, каркасов и огибающих из колючих лент может быть несколько. В таком случае исполнения защитного заграждения они располагаются коаксиально.

Благодаря тому, что защитный элемент выполнен подвижным, в частности, поворотным в горизонтальной плоскости, на нем невозможно зафиксировать какое-либо покрытие или ухватиться руками за колючую ленту или лучи и подтянуться. В обоих случаях, из-за приложения эксцентриситетной нагрузки относительно оси вращения, многолучевые элементы обязательно провернутся в подшипниках и не позволят злоумышленнику перелезть через защитный элемент.

Таким образом, предложенное защитное заграждение обеспечивает достижение технического результата, указанного в поставленной задаче.

Дальнейшая сущность изобретения поясняется иллюстративным материалом, на котором изображено следующее:

  • фиг.1 – вид в плане на предложенный защитный элемент.

Варианты оснащения лучей многолучевых элементов дополнительными поражающими элементами:

  • фиг.2 – луч с острыми шипами;
  • фиг.3 – луч, обмотанный колючей лентой;
  • фиг.4 – луч с заостренными ответвлениями.

Каждая секция предложенного защитного заграждения включает защитный элемент 1, расположенный, преимущественно, горизонтально, и установленный на поддерживающих его узлах 2. Поддерживающие узлы 2 выполнены в виде, преимущественно, вертикальных стоек 3 с радиальными подшипниками 4 на верхнем конце.

Защитный элемент 1 выполнен в виде скрученной по спирали колючей ленты 5 намотанной на каркас, образованный несколькими натянутыми прямолинейными отрезками колючих лент 6, концы которых закреплены на лучах 7 многолучевых элементов 8. Многолучевые элементы 8 установлены с возможностью свободного вращения относительно центральной продольной оси защитного элемента 1 на подшипниках 4.

Для придания общей жесткости защитному элементу 1 при его значительной длине, внутри каркаса размещены аналогичные многолучевые элементы 8, в любом количестве, концы лучей 7 которых выступают за габариты колючей ленты 5, огибающей по спирали каркас.

Для повышения агрессивности или устрашающего эффекта, многолучевые элементы 8 могут быть снабжены принудительным приводом их вращения любой известной конструкции (не показан ввиду общеизвестности). Принудительное вращение многолучевых элементов 8 вызывает вращение каркаса с колючей лентой 5, что зрительно повышает агрессивность защитного заграждения и применяется, когда попытка проникнуть на режимный объект становится очевидной.

Для усиления поражающих свойств лучи 7 многолучевых элементов 8 могут быть снабжены дополнительными поражающими элементами в виде закрепленных на них в хаотическом или симметричном порядке шипов 9 или обмотаны колючей лентой 10 или снабжены заостренными ответвлениями 11 различной длины.

Предложенное защитное заграждение работает следующим образом.

При попытке злоумышленника ухватиться за колючую ленту 5 или лучи 7 руками и подтянуться, защитный элемент 1 обязательно провернется вместе с многолучевыми элементами 8 вокруг продольной оси, и участок, за который ухватились руками, окажется внизу, что не позволит перелезть через защитный элемент 1. При попытке перехватиться руками за другие участки колючей ленты 5 или за другие лучи 7, все повториться снова благодаря очередному повороту защитного элемента 1 с моноголучевыми элементами 8 в подшипниках 4. Тоже самое будет происходить при попытке накрыть защитный элемент 1 любым листовым материалом: при попытке залезть на материал, из-за эксцентриситета, защитный элемент 1 будет проворачиваться, не давая злоумышленнику залезть на защитный элемент 1. Поэтому перелезть через предложенное защитное заграждение не представляется возможным.

Кроме того, наличие на лучах 7 дополнительных поражающих элементов в виде шипов 9, колючей ленты 10 или заостренных ответвлений 11 вообще исключает возможность их обхвата руками, что еще в большей степени повышает барьерно-защитные свойства предложенного защитного заграждения.

Существенное отличие заявляемого технического решения, от ранее известных, заключается в том, что защитный элемент выполнен подвижным, в частности, вращающимся, а лучи многолучевых элементов оснащены дополнительными поражающими элементами в виде острых шипов, заостренных ответвлений или колючей ленты. Указанные отличия, в совокупности, исключают какую-либо возможность преодоления защитного элемента за счет поворота защитного элемента в случае приложения к нему какой-либо нагрузки. Именно это обстоятельство позволяет считать предложенное защитное заграждение практически непреодолимым. Ни одно из известных защитных заграждений не может обладать отмеченными свойствами поскольку их защитные элементы либо неподвижны либо они не имеют целостности конструкции по длине.

Предложенное техническое решение проверено на практике. Защитное заграждение «Кобра» не содержит никаких элементов и узлов, которые невозможно было бы воспроизвести на современном этапе развития науки и техники, в частности, производства барьеров безопасности и защитных заграждений, следовательно, приемлемо для промышленного применения, имеет технические и иные преимущества перед известными подобными техническими решениями из-за предложенного принципа крепления защитного элемента к поддерживающим его узлам, что подтверждает возможность достижения технического результата заявляемым объектом, в известных источниках информации не обнаружено подобных защитных заграждений с указанными в предложении существенными признаками, а потому, считается таковым, что может получить правовую защиту.

К основным техническим преимуществам предложенного технического решения, в сравнении с прототипами, можно отнести следующее:

  • повышение защитных свойств за счет того, что защитный элемент выполнен поворотным относительно поддерживающих его элементов;
  • повышение общей жесткости защитного элемента при его значительной длине за счет наличия промежуточных многолучевых элементов;
  • повышение поражающих свойств за счет оснащения лучей многолучевых элементов дополнительными поражающими элементами;
  • повышения устрашающего эффекта за счет принудительного вращения защитного элемента;
  • повышение эффективности и надежности защиты режимных объектов за счет невозможности преодоления защитного заграждения.

Социальный эффект от внедрения предложенного технического решения, в сравнении с использованием прототипа, получают за счет невозможности проникновения на режимные объекты.

Экономический эффект от внедрения предложенного технического решения, в сравнении с использованием прототипа, получают за счет простоты изготовления заграждения и использования для него распространенных узлов и материалов.

После описания предложенного защитного заграждения, специалистам в данной области знаний должно быть очевидным, что все вышеописанное является лишь иллюстративным, а не ограничительным, будучи представленным данным примером. Многочисленные возможные модификации защитного элемента, в частности, количество, размеры колючих лент, используемые привода и подшипники, варианты размещения лент на каркасах, количество, длина и толщина лучей в многолучевых элементах могут изменяться в различном соотношении, и, понятно, находятся в пределах объема одного из обычных и естественных подходов в данной области знаний и рассматриваются находящимися в пределах объема данного технического решения.

Квинтэссенцией предложенного технического решения является то, что защитный элемент выполнен поворотным, а лучи многолучевых элементов оснащены дополнительными поражающими элементами, и именно эти обстоятельства, в совокупности, позволяют приобрести предложенному защитному заграждению перечисленные и иные преимущества. Изменение и использование лишь отдельных конструктивных элементов защитного заграждения, естественно ограничивает спектр преимуществ, перечисленных выше, и не может считаться новым техническим решением в данной области знаний, поскольку иное, подобно описанному защитному заграждению, уже не требует никакого творческого подхода от конструкторов и инженеров, а потому и не может считаться результатом их творческой деятельности или новым объектом интеллектуальной собственности, подлежащим защите охранительным документом.

Формула полезной модели

  1. Защитное заграждение, включающее как минимум один защитный элемент, выполненный в виде скрученной по спирали колючей ленты с множественными поддерживающими его узлами, установленными с интервалом друг от друга, отличающееся тем, что колючая лента защитного элемента намотана на каркас, образованный несколькими натянутыми прямолинейными отрезками колючих лент, концы которых закреплены на лучах многолучевых элементов, установленных с возможностью свободного вращения относительно продольной оси защитного элемента на подшипниках, установленных на поддерживающих узлах, а также для придания общей жесткости защитному элементу при его значительной длине, внутри каркаса размещены аналогичные многолучевые элементы в любом количестве, концы лучей которых выступают за габариты колючей ленты, огибающей по спирали каркас.
  2. Защитное заграждение по п.1, отличающееся тем, что защитный элемент снабжен принудительным приводом вращения его многолучевых элементов.
  3. Защитное заграждение по п.1, отличающееся тем, что лучи многолучевых элементов снабжены дополнительными поражающими элементами в виде закрепленных на них в хаотическом или симметричном порядке заостренных ответвлений различной длины или шипами или обмотаны колючей лентой.
  4. Защитное заграждение по пп.1-3, отличающееся тем, что содержит несколько каркасов и огибающих из колючих лент, расположенных коаксиально относительно друг друга.
