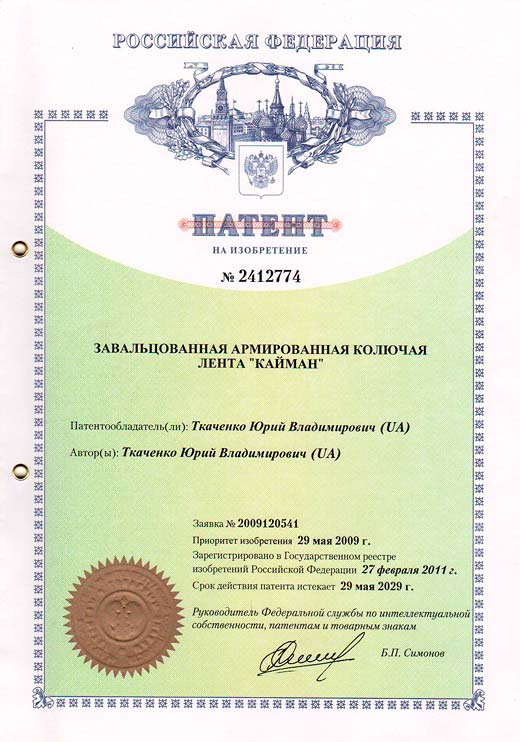

Завальцованная армированная колючая лента «Кайман» – патент России №2412774

Патент России №2412774 – Завальцованная армированная колючая лента «Кайман»

Патент России: №2412774
Автор: Ткаченко Юрий Владимирович
Раздел МПК: B21F 25/00 – Колючая проволока, сетки, ограждения, ткани из проволоки
Опубликовано: 27.02.2011

Изобретение относится к производству колючих армированных заградительных лент, таких, например, как колючая проволока Егоза, и может быть использовано для сооружения барьеров безопасности. Лента образована из металлической полосы и содержит центральный участок с противоположно направленными парами основных поражающих элементов, целостно сформированных с ней и расположенных в одной плоскости вдоль центрального участка ленты с равномерным шагом. Каждый основной поражающий элемент в паре состоит из основы и противоположно направленных зубцов, выполненных на боковых сторонах этого элемента. Остриями каждого из зубцов являются углы, образованные между внешней и внутренней сторонами поражающего элемента. Между боковыми сторонами основных поражающих элементов, расположенных смежно, образовано внутреннее широкое пространство для размещения дополнительных поражающих элементов с зубцами, направленными своими остриями навстречу остриям зубцов основных поражающих элементов. Центральный участок ленты армирован упругим элементом в виде проволоки, закрепленной и удерживающейся на ленте завальцоваными кромками центрального участка. Основные и дополнительные поражающие элементы расположены под разными углами относительно друг друга вдоль ленты, изменяемыми в пределах от 0° до 90°, и снабжены одним или несколькими шипами, расположенными перпендикулярно продольной оси ленты. Повышаются барьерные свойства, сохраняются упругие свойства и форма.

Изобретение относится к метизному производству, а точнее к производству колючих армированных заградительных лент, используемых для сооружения барьеров безопасности, предназначенных для предотвращения неправомерного проникновения на режимные объекты.

Известна колючая проволока, получаемая из металлической ленты, в которой предварительно пробиты вдоль ее оси симметрии перфорированные пазы, в которых закреплены звездчатые шипы, установленные в указанные пазы ленты под углом, ориентированным в противоположную сторону от углов установки смежных шипов, а также лента согнута вокруг шипа и завальцована, причем в промежутке между пазами лента закручена вокруг своей продольной оси [см. авторское свидетельство СССР №519256 по классу B21F 25/00, опубликованное 25.06.1976 года].

К основным недостаткам известной колючей проволоки относятся сложность и трудоемкость ее изготовления, обусловленные пробивкой пазов в металлической ленте, изготовлением шипов как самостоятельных элементов с последующей сборкой ленты с шипами, что, в целом, повышает ее стоимость, при низкой ненадежности крепления шипов в пазах ленты, что снижает ее защитные свойства.

Известна также зубчатая лента, полученная из металлической ленты и содержащая центральный участок с большим количеством противоположных пар элементов, целостно сформированных с ней. Каждый элемент в паре снабжен первым и вторым внешними зубцами и третьим и четвертым – внутренними зубцами, образовавшимися за счет пробитых в ленте овальных пазов [см. патент США №4887796 по классу B21F 25/00, опубликованный 19.12.1989 года].

Основными недостатками известной зубчатой ленты является ее негуманность по отношению к предполагаемому злоумышленнику – форма внешних зубцов способствует нанесению серьезных ранений и увечий. Кроме того, лента имеет сравнительно большое расстояние между осями симметрии соседних пар элементов, что не обеспечивает достаточного удерживающего эффекта фрагментов одежды и тела нарушителя, а также лента имеет довольно высокую стоимость из-за того, что ее изготовляют из нержавеющей стали, обработка которой требует относительно больших энергозатрат, наблюдается повышенный износ оборудования и штампового хозяйства, раскрой металла при ее штамповке – нерациональный из-за специфической формы внешних и внутренних зубцов, в результате чего образуется много отходов металла.

Известна также колючая лента, содержащая центральный участок и большое количество противоположных пар элементов, целостно сформированных с ней, причем пары элементов располагаются вдоль центрального участка ленты равномерно, а также каждый элемент в паре состоит из основы и противоположно направленных зубцов, расположенных на внешних боках элемента, а остриями каждого из зубцов являются углы, образованные между внешней стороной и боками элементов, при этом между боковыми сторонами элементов, расположенных рядом пар элементов, образовано внутреннее широкое пространство, которое внешне ограничено остриями зубцов этих элементов [см. патент Украины №41834 по классу B21F 25/00, опубликованный 24.04.2001 года].

Основным недостатком известной колючей ленты является то, что с ее помощью невозможно создать надежного барьерного заграждения из-за недостаточности технико-функциональных возможностей самой колючей ленты, а именно: во-первых, поскольку известная колючая лента изготовляется из тонколистового металла, ее легко перекусить (перерезать) без применения специального инструмента для этой цели (можно перерезать даже обычными бытовыми ножницами) и, тем самым, нарушить целостность ограждения охраняемого объекта. Во-вторых, поскольку известная колючая лента не обладает достаточными упругими свойствами и, имея небольшую толщину металла, из которого она изготавливается, заграждение, возведенное из такой ленты, достаточно легко деформировать, например прижать к земле (даже обыкновенной палкой), и беспрепятственно проникнуть на охраняемый объект. Более того, такая лента, после принудительного деформирования, из-за отсутствия упругих свойств металла, из которого она изготавливается, не возвращается самостоятельно в исходное (первоначальное) положение (состояние).

Перечисленные недостатки устранены в колючей ленте, содержащей центральный участок и отштампованные по ее внешним сторонам трапециевидные шипы с уменьшающимися к основе углами заострения, причем лента дополнительно содержит армирующую проволоку круглого сечения, образующую ее сердечник, который обернут или обжат лентой, прилегающей к ее поверхности центральным участком, а шипы расположены напротив друг друга с разных сторон от продольной оси ленты [см. патент России №68386 U1 по классу B21F 25/00, 29/00 F41H 11/08, опубликованный 27.11.2007 г.].

Основным недостатком этой колючей ленты является возможность самопроизвольного отделения сердечника от ленты при сгибании последней, поскольку контакт между лентой и сердечником происходит лишь по касательной линии.

Указанный недостаток устранен в завальцованной армированной колючей ленте, образованной из металлической полосы и содержащей центральный участок и большое количество противоположно направленных пар элементов, целостно сформированных с ней, причем пары элементов расположены вдоль центрального участка ленты с равномерным шагом, а также каждый элемент в паре состоит из основы и противоположно направленных зубцов, выполненных с внешних боковых сторон элемента, а остриями каждого из зубцов являются углы, образованные между внешней стороной и внутренней сторонами элемента, при этом между боковыми сторонами элементов, расположенных рядом пар элементов, образовано внутреннее широкое пространство, внешне ограниченное остриями зубцов этих элементов, к тому же центральный участок ленты армирован упругим элементом, преимущественно круглого сечения, закрепленным на ленте завальцованными кромками центрального участка этой же ленты. Армирование ленты центральным упругим элементом в виде проволоки, изготовленной например, из высокоуглеродистой стали с ярко выраженными упругими свойствами, и сам изгиб центрального участка во время операции крепления (вальцовки) проволоки из плоской формы в цилиндрическую придает ленте достаточную жесткость и упругость для удержания и восстановления ею первоначальной своей формы, заданной ей производителем во время изготовления. Колючая лента с такими свойствами способна создавать высокоэффективное длительное во времени без изменения своих упругих свойств физическое препятствие для предотвращения несанкционированного проникновения на охраняемый объект [см. патент Украины №33526U по классу B21F 25/00, опубликованный 25.06.2008 года].

Основным недостатком этой колючей ленты являются недостаточно эффективные удерживающие свойства, в частности, если злоумышленник одеждой зацепится за шип, то ее (одежду) легко высвободить, поскольку этому ничего не препятствует, ведь в конструкции ленты отсутствуют встречно направленные элементы, которые могли бы вместе с шипами создавать задерживающий «гарпунный» эффект.

Наиболее близкой по своей сущности и достигаемому эффекту, принимаемой за прототип, является завальцованная армированная колючая лента, образованная из металлической полосы и содержащая центральный участок с большим количеством противоположно направленных пар основных элементов, целостно сформированных с ней и расположенных в одной плоскости, причем пары основных элементов расположены вдоль центрального участка ленты с равномерным шагом, а также каждый основной элемент в паре состоит из основы и противоположно направленных зубцов, выполненных на боковых сторонах элемента, а остриями каждого из зубцов являются углы, образованные между внешней и внутренней сторонами элемента, при этом между боковыми сторонами элементов, расположенных рядом пар основных элементов, образовано внутреннее широкое пространство, внешне ограниченное остриями зубцов этих основных элементов, а внутри упомянутого широкого пространства расположены дополнительные зубцы, направленные своими остриями навстречу остриям зубцов основных элементов, и находящихся в той же плоскости, что и основные элементы, и, кроме того, центральный участок ленты армирован упругим элементом в виде проволоки, преимущественно круглого сечения, закрепленной и удерживающейся на ленте завальцоваными кромками центрального участка этой же ленты. Армирование ленты центральным элементом, изготовленным, например, из стальной высокоуглеродистой проволоки с ярко выраженными упругими свойствами, и сам изгиб центрального участка во время операции вальцевания проволоки, при которой она из плоской формы переходит в цилиндрическую, придает колючей ленте достаточную жесткость и упругость для сохранения и восстановления первоначальной своей формы, заданной ей производителем в процессе изготовления [см. патент США №4844422 по классу B21F 25/00, опубликованный 30.07.1987 года].

Невзирая на то, что дополнительные зубчатые элементы повышают удерживающий эффект, однако расположение основных и дополнительных элементов в одной плоскости снижает общие барьерные свойства известной колючей ленты, поскольку плоскую ленту легко прижать или отодвинуть даже рукой, опираясь ладонью на плоскость, на которой отсутствуют зубчатые элементы (плоскость, на которую острия зубков не направлены). Кроме того, основные элементы вообще можно охватить рукой беспрепятственно, поскольку острия их зубцов направлены либо параллельно центральной оси ленты, либо под некоторым небольшим углом отходят от нее, то есть они не могут причинить руке ранения. Такой же захват ленты рукой можно осуществить и за дополнительные элементы, если пространство между основными элементами будет настолько широким, чтобы можно было бы взяться рукой за дополнительные элементы, не цепляясь ладонью за зубцы основных поражающих элементов. Следовательно, конструкция известной завальцованной армированной колючей ленты уязвима и, поэтому, ее следует признать неусовершенствованной, поскольку можно беспрепятственно манипулировать ею (передвигать, отгибать, прижимать к земле) даже руками без их травмирования, тем более увечий.

В основу изобретения поставлена задача повышения барьерно-защитных потребительско-физических свойств завальцованой армированной колючей ленты за счет усиления поражающего эффекта путем расположения зубчатых элементов в разных плоскостях по длине ленты и снабжения ее дополнительными поражающими элементами, отходящими от ее центральной продольной осе почти перпендикулярно.

Решение поставленной задачи достигается тем, что известная завальцованная армированная колючая лента, образованная из металлической полосы и содержащая центральный участок с большим количеством противоположно направленных пар основных поражающих элементов, целостно сформированных с ней и расположенных в одной плоскости, причем пары основных поражающих элементов расположены вдоль центрального участка ленты с равномерным шагом, а также каждый основной поражающий элемент в паре состоит из основы и противоположно направленных зубцов, выполненных на боковых сторонах этого элемента, а остриями каждого из зубцов являются углы, образованные между внешней и внутренней сторонами поражающего элемента, при этом между боковыми сторонами основных поражающих элементов, расположенных смежно, образовано внутреннее широкое пространство, внешне ограниченное остриями зубцов самих основных поражающих элементов, а внутри упомянутого широкого пространства расположены дополнительные поражающие элементы, зубцы которых направлены своими остриями навстречу остриям зубцов основных поражающих элементов, и находящихся в той же плоскости, что и основные поражающие элементы, и, кроме того, центральный участок ленты армирован упругим элементом в виде проволоки, преимущественно круглого сечения, закрепленной и удерживающейся на ленте завальцоваными кромками центрального участка этой же ленты, согласно предложению основные и дополнительные поражающие элементы расположены под разными углами относительно друг друга вдоль ленты, изменяемыми в пределах от 0° до 90°, и снабжены одним или несколькими шипами, расположенными перпендикулярно продольной оси ленты.

Кроме того, армирующая проволока может быть, для повышения надежности, кроме завальцовки, дополнительно припаяна к центральному участку ленты, а также вся лента вместе с армирующей проволокой может быть покрыта антикоррозийным покрытием для увеличение срока эксплуатации.

Кроме того, в каждом поражающем элементе зубцы могут быть развернуты в противоположные стороны или в одну сторону относительно продольной оси ленты.

Кроме того, шипы на основных и дополнительных поражающих элементах могут быть отвернутыми от плоскости указанных поражающих элементов.

Расположение основных и дополнительных поражающих элементов под разными углами вдоль оси ленты позволяет получить последнюю с объемными поражающими свойствами, то есть, в таком случае, ни с какой стороны невозможно захватить или прижать ленту руками. Снабжение ленты перпендикулярными шипами, расположенными на основных и дополнительных поражающих элементах, исключает возможность манипулирования с лентой руками без болезненного травмирования последних, что также повышает барьерно-защитные свойства предложенной колючей ленты.

Надежность крепления армирующей проволоки к центральному участку ленты, а также покрытие ее антикоррозийным покрытием позволяет получить колючую ленту работоспособной в течение длительного времени без изменения ее физических свойств.

Таким образом, колючая лента с предложенными конструктивными изменениями приобретает новые свойства, позволяющие создавать высокоэффективное длительное временя без изменения свойств физическое барьерное препятствие для предотвращения несанкционированного проникновения на охраняемый объект.


Дальнейшая сущность предложенного технического решения поясняется совместно с иллюстративным материалом, на котором изображено следующее:

  • фиг.1 – общий вид плоской колючей ленты без армирования проволокой (аналог по патенту Украины №41834);
  • фиг.2 – общий вид колючей ленты с центральным участком, армированным проволокой (аналог по патенту Украины №33526 U);
  • фиг.3 – общий вид колючей ленты с центральным участком, армированным проволокой, и с дополнительными поражающими элементами (прототип по патенту США №4844422);
  • фиг.4 – общий вид предложенной колючей ленты с центральным участком, армированным проволокой, с основными и дополнительными поражающими элементами и шипами, расположенными в одной плоскости (угол установки основных и дополнительных поражающих элементов относительно друг друга составляет 0°);
  • фиг.5 – общий вид предложенной колючей ленты с центральным участком, армированным проволокой, с основными и дополнительными поражающими элементами и шипами, расположенными под углом установки относительно друг друга 45°;
  • фиг.6 – общий вид фрагмента предложенной колючей ленты с отогнутыми шипами относительно плоскости основного поражающего элемента;
  • фиг.7 – вид сбоку на фрагмент предложенной колючей ленты с зубьями, развернутыми в противоположные стороны относительно продольной оси ленты;
  • фиг.8 – вид сверху на фрагмент предложенной колючей ленты с основным поражающим элементом с контуром, образованным криволинейными кромками;
  • фиг.9 – вид сверху на фрагмент предложенной колючей ленты с основным поражающим элементом с контуром, образованным прямолинейными кромками.

Предложенная завальцованная армированная колючая лента выполнена из металлической (например, из холоднокатаной оцинкованной стали) полосы и состоит из центрального участка 1 и большого количества противоположных пар основных поражающих элементов 2 и дополнительных поражающих элементов 3, целостно сформированных с центральным участком 1 металлической полосы. Пары основных и дополнительных поражающих элементов 2 и 3 расположены вдоль участка 1 равномерно (хотя это условие не является обязательным, но соблюдение равномерности – более технологично в изготовлении). Расстояние между парами основных поражающих элементов 2, расположенных рядом, находится в пределах, например, 30-60 мм. Каждый элемент в паре основных поражающих элементов 2 состоит из противоположно направленных зубцов 4 и основы 5. Остриями каждого из зубцов 4 являются углы сопряжения основы 5 с зубцом 4. Между каждой парой основных поражающих элементов 2 с обеих сторон от центрального участка 1 образовано внутреннее широкое пространство 6, которое ограничено внешне остриями зубцов 4 основных поражающих элементов 2. Внутри широкого пространства 6 расположены дополнительные поражающие элементы 3, зубцы 7 которых направлены остриями навстречу остриям зубцов 4 основных поражающих элементов 2. Основа 8 дополнительных поражающих элементов 3 по высоте несколько меньше основы 5 основных поражающих элементов 2, поэтому зубцы 4 и 7 расположены на разных уровнях, что, в совокупности с их встречно-направленностью, повышает удерживающий эффект. Основные и дополнительные поражающие элемента 2 и 3 снабжены одним или несколькими шипами 9, расположенными перпендикулярно продольной оси ленты. Указанные шипы 9 могут быть расположены как в одной плоскости с основами 5 и 8 основных и дополнительных поражающих элементов 2 и 3 соответственно, так и перпендикулярно к ним, причем отогнутыми как в одну сторону, так и в разные стороны. Кроме того, в каждом основном и дополнительном поражающих элементах 2 и 3 зубья 4 и 7 соответственно могут быть развернуты в противоположные стороны или в одну сторону относительно продольной оси ленты. Оснащение перпендикулярными шипами 9 исключает возможность захвата ленты рукой без болезненного травмирования последней, что повышает защитные свойства колючей ленты. В целях экономии металла полосы, из которой изготавливается колючая лента, шипы 9 основных поражающих элементов 2 по своей высоте не выступают за пределы общей ширины основного поражающего элемента 2, а шипы 9 дополнительных поражающих элементов 3 могут выходить за пределы общей ширины этого дополнительного поражающего элемента 3, но не выходят за пределы общей ширины основного поражающего элемента 2.

Основные и дополнительные поражающие элементы 2 и 3 могут быть расположены под разными углами друг к другу вдоль ленты. Этот угол может изменяться от 0° до 90°. Расположение основных и дополнительных поражающих элементов 2 и 3 под разными углами вдоль ленты делает последнюю с объемными поражающими свойствами, то есть в данном случае ни с какой стороны невозможно захватить или прижать ленту руками. Центральный участок 1 ленты армирован центральной упругой проволокой 10, преимущественно круглого сечения, которая закреплена и удерживается на ней завальцованими кромками 11 центрального участка 1 ленты. Армирующая проволока 10 для повышения надежности крепления к ленте по всей ее длине, кроме завальцовки, дополнительно может быть припаяна к центральному участку 1 ленты. Вся лента вместе с проволокой 10 может быть покрыта антикоррозийным покрытием. Повышенная надежность крепления армирующей проволоки 10 к центральному участку 1 ленты пайкой, а также покрытие ее антикоррозийным покрытием делает предложенную колючую ленту работоспособной длительное время без изменения ее физических свойств.

Дальнейшая сущность предложенного технического решения поясняется совместно с принципом эксплуатации завальцованой армированной колючей ленты.

При попытке преодолеть барьерное заграждение, возведенное с использованием предложенной колючей ленты, зубцы 4 и 7, вместе с шипами 9, удерживают нарушителя, не нанося ему серьезных ранений и увечий, а встречно-направленность зубцов 4 и 7 повышает удерживающий эффект (работает как гарпун) ленты фрагментов одежды и тела нарушителя. При попытке освободиться от зацепляюще-травмирующего острия одного зубца 4 основного поражающего элемента 2 одежда нарушителя неизбежно попадает на острие зубца 7 дополнительного поражающего элемента 3 и на острие зубца 4 основного поражающего элемента 2, расположенного рядом. Это повышает удерживающий эффект сразу несколькими расположенными рядом парами основных и дополнительных поражающих элементов 2 и 3. Шипы 9 исключают возможность высвободиться от зубцов 4 и 7 путем манипулирования лентой в пространстве руками. Расположение основных и дополнительных поражающих элементов 2 и 3 под углами относительно друг друга делает ленту «неприступной» с любой стороны и не оставляет никакого шанса злоумышленнику или нарушителю освободиться от ленты предложенной конструкции. Наличие жесткой армирующей проволоки 10 не позволяет перерезать колючую ленту без использования специальных устройств, а также прижать ее земле, что позволяет возводить надежный барьер безопасности охраняемых объектов, и придерживаться определенной гуманности, не нанося серьезных ранений и увечий нарушителю зубцами 4 и 7, а также шипами 9 ленты.

Естественно, контуры основных и дополнительных поражающих элементов 2 и 3 могут быть образованы как криволинейными кромками (фиг.8), так и прямолинейными кромками (фиг.9). Сущность предложения от этого не изменяется. Естественно также, что шипы могут быть несимметричными, что более технологично для организации почти безотходного производства, а также на каждом поражающем элементе 2 и 3 может быть размещен не один, а несколько шипов 9.

Существенное отличие предложенного технического решения от ранее известных подобных решений заключается в том, что основные и дополнительные поражающие элементы ленты снабжены шипами, а также в том, что указанные шипы и сами основные и дополнительные поражающие элементы и их зубья развернуты относительно продольной оси ленты под разными углами. Указанные отличия, в совокупности, позволяют получить колючую ленту с объемными поражающими свойствами, которые существенно повышают ее удерживающую способность и невозможность манипулирования с ней руками. Ни одна из известных колючих проволок не может обладать отмеченными свойствами, поскольку не имеют в своих конструкциях перпендикулярных оси ленты шипов, а также имеют плоскую конструкцию, что снижает их потребительские и защитные свойства.

Предложенное техническое решение проверено на практике, что дает основание считать его пригодным для промышленного применения. В известных источниках информации не обнаружено подобной колючей ленты с отмеченными в предложении существенными отличительными признаками и указным техническим результатом, а потому считается таковой, что может получить правовую защиту.

К техническим преимуществам предложенного технического решения, в сравнении с прототипом, можно отнести следующее:

  • повышение барьерных свойств за счет постепенного поворота на некоторый угол основных и дополнительных поражающих элементов вдоль колючей армированной ленты;
  • повышение барьерных свойств из-за объемности поражающих свойств колючей армированной ленты;
  • невозможность манипулирования колючей армированной лентой руками за счет наличия перпендикулярных шипов на основных и дополнительных элементах;
  • повышение барьерных свойств за счет невозможности разрезания ленты без использования специальных средств из-за наличия центральной армирующей проволоки;
  • длительное сохранение упругих свойств и формы по той же причине;
  • надежность крепления армирующей проволоки к центральному участку ленты за счет дополнительной ее пайки;
  • использование известных технологий (вальцевание и пайка) для закрепления армирующей проволоки на центральном участке ленты;
  • надежность удерживания армирующей проволоки на центральном участке за счет ее сплошного закрепления по всей длине ленты;
  • хороший эстетический вид изделия за счет того, что материал центрального участка обвертывает (скрывает) армирующую проволоку;
  • невосприимчивость к временным локальным нагрузкам и изменениям формы за счет высоких упругих свойств ленты;
  • не нуждается в применении нестандартных материалов для армирующей арматуры – она изготовляется из обычной проволоки.

Социальный эффект от использования предложенного технического решения, в сравнении с использованием прототипа, получают за счет повышения надежности защиты охраняемых объектов и за счет гуманности воздействия на злоумышленника или нарушителя при его задержании колючей лентой и невозможности ему самостоятельно освободиться от ленты.

Экономический эффект от использования предложенного технического решения, в сравнении с использованием прототипа, получают за счет повышения потребительских свойств без увеличения стоимости ленты и увеличения расхода материалов.

После описания вышеупомянутой завальцованой армированной колючей ленты специалистам в данной области техники должно быть понятно, что все вышеописанное является лишь иллюстративным, а не ограничительным, будучи представленным данным примером. Многочисленные возможные модификации и другие варианты выполнения элементов колючей ленты, в частности способов закрепления армирующеей проволоки, ее размеров и формы поперечного сечения, размеров и формы шипов, зубьев основных и дополнительных поражающих элементов, могут изменяться в разном соотношении и конструктивно и, понятно, находятся в пределах объема одного из обычных и естественных подходов в данной области знаний и рассматриваются таковыми, как находящимися в пределах объема данного технического решения.

Квинтэссенцией предложенного технического решения является следующее: основные и дополнительные поражающие элементы снабжены перпендикулярными шипами и могут располагаться под разными углами относительно друг друга и относительно продольной оси ленты, и именно эти обстоятельства позволяют приобрести предложенной колючей ленте перечисленные и другие преимущества. Изготовление, изменение и использование лишь отдельных элементов ленты иными, естественно, ограничит спектр преимуществ, перечисленных выше, и не может считаться новым техническим решением в данной области знаний, поскольку другое, подобное описанному, выполнение колючей ленты уже не требует какого-либо творческого подхода от конструкторов и инженеров, а потому и не может считаться результатом их творческой деятельности или новым объектом интеллектуальной собственности, соответствующими защите охранительными документами.

Формула изобретения

  1. Завальцованная армированная колючая лента, образованная из металлической полосы и содержащая центральный участок с большим количеством противоположно направленных пар основных поражающих элементов, целостно сформированных с ней, и расположенных в одной плоскости, причем пары основных поражающих элементов расположены вдоль центрального участка ленты с равномерным шагом, а также каждый основной поражающий элемент в паре состоит из основы и противоположно направленных зубцов, выполненных на боковых сторонах этого элемента, а остриями каждого из зубцов являются углы, образованные между внешней и внутренней сторонами поражающего элемента, при этом между боковыми сторонами основных поражающих элементов, расположенных смежно, образовано внутреннее широкое пространство, внешне ограниченное остриями зубцов самих основных поражающих элементов, а внутри упомянутого широкого пространства расположены дополнительные поражающие элементы, зубцы которых направлены своими остриями навстречу остриям зубцов основных поражающих элементов, и находятся в той же плоскости, что и основные поражающие элементы, и, кроме того, центральный участок ленты армирован упругим элементом в виде проволоки, преимущественно круглого сечения, закрепленной и удерживающейся на ленте завальцоваными кромками центрального участка этой же ленты, отличающаяся тем, что основные и дополнительные поражающие элементы расположены под разными углами относительно друг друга вдоль ленты, изменяемыми в пределах от 0 до 90°, и снабжены одним или несколькими шипами, расположенными перпендикулярно продольной оси ленты.
  2. Завальцованная армированная колючая лента по п.1, отличающаяся тем, что армирующая проволока дополнительно припаяна к центральному участку ленты, а также вся лента вместе с армирующей проволокой покрыта антикоррозийным покрытием для увеличение срока эксплуатации.
  3. Завальцованная армированная колючая лента по п.1, отличающаяся тем, что в каждом поражающем элементе зубцы развернуты в противоположные стороны или в одну сторону относительно продольной оси ленты.
  4. Завальцованная армированная колючая лента по п.1, отличающаяся тем, что шипы на основных и дополнительных поражающих элементах отвернуты от плоскости указанных поражающих элементов.
