Защитное заграждение Ёж – патент Украины №48658

Патент Украины №48658 – Защитное заграждение Ёж

Патент Украины: №48658
Автор: Ткаченко Юрий Владимирович
Раздел МПК: B21F 25/00 – Колючая проволока, сетки, ограждения, ткани из проволоки
Раздел МПК: E04H 17/04 – Изгороди, ограды, загоны для скота, характеризующиеся использованием проволоки особого назначения, например, колючей проволоки
Опубликовано: 25.03.2010, бюл. № 6/2010

  1. Защитное заграждение, которое составляется из набора автономных защитных элементов, каждый из которых включает многочисленные поражающие элементы, закрепленные на основе. Заграждение, отличающееся тем, что поражающие элементы выполнены в виде колюще-режущих жестких заостренных штырей разной длины, прикрепленных симметрично или хаотически и преимущественно радиально к основе, выполненной в виде выпуклой сплошной массивной конструкции, например, в виде сферического или цилиндрового сегмента.
  2. Защитное заграждение по п. 1, которое отличается тем, что для увеличения массы основы, ее внутренняя пустота заполнена любым тяжелым материалом, например, залита бетоном.
  3. Защитное заграждение по п. 1, которое отличается тем, что заостренные штыри обеспечены дополнительными поражающими элементами в виде закрепленных на них в хаотическом или симметричном порядке заостренных ветвей разной длины, острыми шипами или обмотаны колючей лентой.
  4. Защитное заграждение по пп. 1-3, которое отличается тем, что защитный элемент оснащен приводом принудительного вращения его основания.

Полезная модель относится к области строительства охранных сооружений и систем, в состав которых входят колюче-режущие элементы, и может быть использована для изготовления защитных заграждений, которые применяются для предупреждения несанкционированного проникновения людей и животных на режимные объекты.

Известно заграждение для защиты от воров, и крупных животных, которое содержит горизонтальную перекладину из металлического уголка, прикрепленную к вертикальным столбам, а также вертикальные решетины, которые приварены к указанной перекладине с определенным интервалом. Столбы и решетины изготовлены из металлопроката с прямыми двугранными углами. При этом верхние концы столбов и решетины имеют отрез каждого прямого двугранного угла с образованием шипа на этом конце [см. патент России № 2296203 из класса Е04H 17/14 опубликован 27.03.2007 года].

Основным недостатком этого заграждения есть его недостаточные защитные свойства от воров. Этот недостаток объясняется следующим. Поскольку заграждение имеет плоскую конструкцию, а также решетины установлены с определенным интервалом одна от второй, то можно без усилий взяться руками за горизонтальную перекладину между решетинами и легко перелезть через заграждение, не травмируясь об шипы. Таким образом, известное заграждение эффективное только как препятствие для крупных животных, но не эффективно как защитное заграждение от воров.

Наиболее близким по своей сути достигаемого эффекта, который принимается за прототип, является защитное заграждение «Дикобраз», которое составляется из набора автономных сферических защитных элементов, каждый из которых включает многочисленные поражающие элементы, выполненные в виде армированной скрученной колючей ленты, закрепленной (навитой) на основу, свитую в пространственный каркас. Пространственный каркас выполнен в форме сферы, которая образовывается меридиональными витками провода и экваториальным кольцом, установленным внутри витков меридианных проводов. Меридианные витки провода скреплены между собой в полюсах сферы, а также с экваториальным кольцом. Защитное заграждение устанавливают следующим образом. Готовый первый сферический защитный элемент крепят к вертикальной или наклонной стойки в полюсах сферы и устанавливают на месте охранительного рубежа. Дальше, рядом с первым сферическим защитным элементом устанавливают второй, третий и так далее. Аналогичные сферические защитные элементы устанавливаются на всю длину барьера безопасности, формируя охранительный рубеж [см. патент России № 2272113 из класса Е04H 17/04 опубликован 20.03.2006 года].

Основным существенным недостатком данного защитного заграждения есть малая жесткость его защитных элементов. Поскольку сферическая основа изготовляется из относительно тонкого провода, ее легко можно деформировать (приплюснуть), и таким образом образовать свободный проход для беспрепятственного преодоления защитного заграждения, что снижает надежность охраны режимных объектов.

Вторым существенным недостатком известного защитного заграждения являются как высокая трудоемкость изготовления его сферических элементов, так и их монтажа на охранительном рубеже: ведь каждый из них необходимо как-то крепить, а для этого необходимо заранее встраивать и закладывать крепежные элементы на будущем рубеже. Сам процесс монтажа опасен для монтажников: высокая вероятность получения травм в процессе манипулирования защитным сферическим элементом во время его крепления к крепежному элементу. Изготовление самого защитного элемента предусматривает предварительное изготовление сферической основы с дальнейшей навивкой на нее колючей ленты, которую приходится много раз протягивать между меридианными проводами основы. Действие во-первых, трудоемкое и продолжительно во времени, а во-вторых, опасно: при таких сложных манипуляциях колючей лентой при помощи рук весьма высока вероятность получения работником травм. То есть, конструкция известного барьера безопасности не технологична.

Третьим существенным недостатком защитного заграждения является невозможность его оперативного возведения в случае необходимости, например, для перекрытия прохода. Наличие этого недостатка объясняется следующим. Защитный элемент имеет сферическую форму, то есть форму неустойчивую на поверхности, тем более, если она наклонена. Если такой защитный элемент установить просто на землю или асфальт, то его может переместить даже ветер, в случае если он не будет закреплен. В некоторых случаях, например при массовом нарушении общественного порядка спортивными фанатами или воинствующей молодежью, возникает необходимость в оперативном перекрытии дороги, тротуара, бреши в заборе и т.п. Использование сферических защитных элементов известного защитного заграждения практически невозможно, поскольку надо израсходовать довольно много времени для крепления каждого из них к дорожному покрытию, которого (времени) при форс-мажорных обстоятельствах просто нет. Указанное обстоятельство, из-за конструктивного несовершенства защитных элементов сужает сферу применения известного защитного заграждения.

Еще одним существенным недостатком известного защитного заграждения есть его низкие технико-прочностные характеристики. Присутствие этого недостатка обусловлено следующим. Защитный элемент заграждения выполнен из колючей ленты, навитой на проволочную основу. Поскольку лента изготовляется из тонколистового металла или из провода малого диаметра, ее можно легко перерезать, например, обычными ножницами по металлу, или перекусить обычными кусачками, и именно так, нарушить целостность защитного элемента. Таким образом, образовав свободный проход в защитном заграждении для беспрепятственного проникновения на режимный объект, что снижает надежность охраны режимных объектов.

В основу полезной модели поставлена задача снижения трудоемкости изготовления защитного заграждения с одновременным повышением технико-эксплуатационных его характеристик. Расширение сферы применения и надежности защиты режимных объектов за счет изменения конструкции защитного элемента путем выполнения поражающих элементов жесткими, а основы – в виде выпуклой сплошной массивной конструкции, на которой симметрично или хаотически радиально закреплены вышеупомянутые жесткие поражающие элементы.

Решение поставленной задачи достигается тем, что защитное заграждение составляется из набора автономных защитных элементов. Каждый из них включает многочисленные поражающие элементы, закрепленные на основе. Согласно предложению, поражающие элементы выполнены в виде колюще-режущих жестких заостренных штырей разной длины, прикрепленных симметрично или хаотически и преимущественно радиально к основе, выполненной в виде выпуклой сплошной массивной конструкции, например, в виде сферического или цилиндрового сегмента.

Для увеличения массы основы, ее внутренняя пустота может быть заполнена любым тяжелым материалом, например, залита бетоном. Для усиления поражающего эффекта, жесткие заостренные штыри могут быть обеспечены дополнительными поражающими элементами в виде закрепленных на них в хаотичном или симметричном порядке заостренных ветвей разной длины, или заостренными шипами, или обмотаны колючей лентой.

Как вариант исполнения, для повышения агрессивности или устрашающего эффекта, защитный элемент может быть выполнен вращающимся при помощи принудительного привода вращения его основы. Для этого достаточно разместить под основой например, электродвигатель и основу защитного элемента насадить на ось этого электродвигателя. Принудительное вращение колюще-режущих заостренных штырей зрительно повышает агрессивность защитного элемента и применяется, когда попытка проникнуть на режимный объект или одолеть перекрытый участок дороги становится явной.

Благодаря тому, что основа в нижней части имеет плоскую опорную площадку, нет необходимости в дополнительном креплении при размещении на грунте или на дорожном покрытии, следовательно, оно может быть оперативно установлено в любом необходимом месте без крепления, надежно перекрывши проход. Благодаря тому, что колюще-режущие поражающие элементы расположены радиально относительно основы, она становится недосягаемой для захвата руками с целью несанкционированного удаления защитного элемента для открытия прохода. Препятствию несанкционированному удалению защитного элемента содействует также большая масса его основы. Благодаря тому, что колюще-режущие поражающие элементы выполнены в виде достаточно толстых, а также жестких заостренных штырей, их невозможно удалить (перекусить или перерезать) обычными техническими средствами, например, ножницами по металлу или обычными кусачками. Таким образом, предложенное защитное заграждение обеспечивает достижение технического результата, указанного в поставленной задаче, а именно: повышение технико-эксплуатационных характеристик или потребительских, в частности, защитных свойств, а также расширение области использования.

Дальнейшая сущность полезной модели объясняется совместно с иллюстративным материалом, на котором изображено следующее:

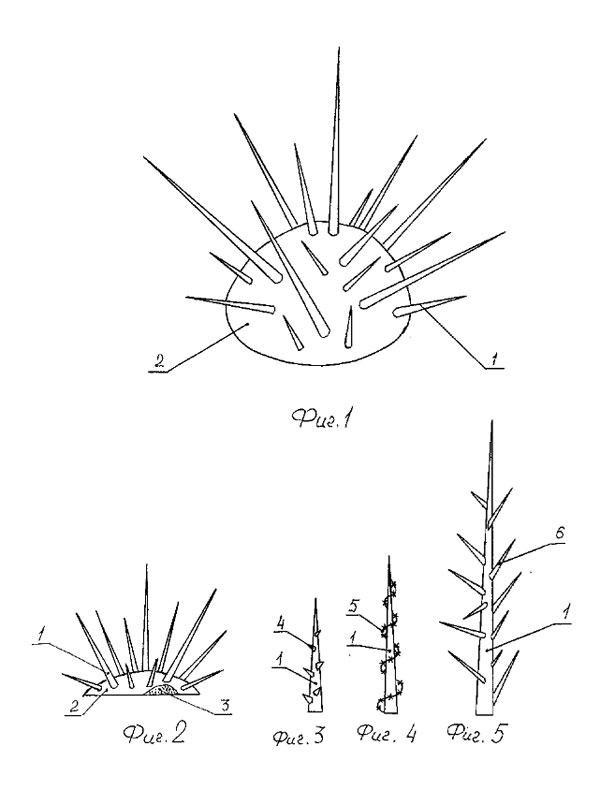

  • фиг. 1 – предложенный защитный элемент, вид в плане;
  • фиг. 2 – тоже именно, вид сбоку.

Варианты выполнения колюче-режущих поражающих элементов:

  • фиг. 3 – заостренный штырь с острыми шипами;
  • фиг. 4 – заостренный штырь, обмотанный колючей лентой;
  • фиг. 5 – заостренный штырь с заостренными ветвями.

Предложенное защитное заграждение составляется из набора автономных защитных элементов. Каждый защитный элемент включает многочисленные поражающие элементы, которые выполнены в виде колюще-режущих жестких заостренных штырей 1 разной длины, прикрепленных симметрично или хаотически и преимущественно радиально к основе 2, выполненной в виде выпуклой сплошной массивной конструкции, например, в виде сферического или цилиндрового сегмента. Изготовление основы 2 в виде сегмента позволяет получить плоскую опорную поверхность, которая прибавляет стойкость защитному элементу. Для увеличения массы основы 2, ее внутренняя пустота может быть заполнена любым тяжелым материалом, например, залита бетоном 3. Для усиления поражающего эффекта жесткие заостренные штыри 1 могут быть обеспечены дополнительными поражающими элементами в виде закрепленных на них в хаотичном или симметричном порядке острых штырей 4 или обмотанные колючей лентой 5 или оснащены заостренными ветвями 6 разной длины.

Предложенное защитное заграждение устанавливают следующим образом. Готовый первый защитный элемент крепят к вертикальной или наклонной стойки любым известным образом и, таким образом устанавливают на месте охранительного рубежа. Дальше, рядом с первым защитным элементом устанавливают второй, третий и т.п. аналогичные защитные элементы на всю длину барьеру безопасности, формируя охранительный рубеж. При размещении защитных элементов на земле, они крепление не нуждаются в. Понятно, защитные элементы могут быть расположены на охранительном рубеже в несколько рядов. При значительном весе защитного элемента, его нелегко оттянуть из охранительного рубежа, ухватившись за заостренный штырь 1 руками. Кроме того, наличие на заостренных штырях 1 дополнительных поражающих элементов в виде шипов 4, колючей ли ленты 5 или заостренных ветвей 6 вообще делает невозможным их захвата руками, что еще в большей мере повышает защитные свойства предложенного защитного заграждения. Поскольку масса основания 1 значительно превышает суммарную массу заостренных штырей 2, при попытке перевернуть защитный элемент, он снова самостоятельно перекинется основанием 1 книзу. То есть предложенная конструкция защитного элемента самоустанавливающаяся.

Существенное отличие заявляемого технического решения от прежде известных, заключается в том, что защитный элемент выполнен в виде массивного основания с заостренными штырями различной длины, которые радиально отходят от нее, и оснащены дополнительными поражающими элементами в виде острых шипов, заостренных ветвей или колючей ленты. Указанные отличия, в совокупности, исключают всякую возможность преодоления защитного элемента за счет невозможности за него ухватиться, не говоря уже о том, что через него возможно перелезть.

Именно это обстоятельство позволяет считать предложенное защитное заграждение практически непреодолимым. Ни одно из известных защитных заграждений не может обладать отмеченными свойствами, поскольку их защитные элементы имеют малую массу или легко деформируются ввиду недостаточной жесткости.

Предложенное техническое решение проверено на практике. Защитное заграждение «Еж» не содержит никаких элементов и узлов, которые невозможно было бы воссоздать на современном этапе развития науки и техники, в частности, производства барьеров безопасности и защитных заграждений, а следовательно приемлемое для промышленного применения, имеет технические и другие преимущества перед известными подобными техническими решениями из-за предложенных конструктивных изменений защитного элемента, что подтверждает возможность достижения технического результата заявляемого объекта. В известных источниках информации не выявлено подобных защитных заграждений с указанными в предложении существенными признаками, а потому, полагается таким, что может получить правовую защиту.

К основным техническим преимуществам предложенного технического решения, в сравнении с прототипом, можно отнести следующее:

  • повышение защитных свойств за счет того, что защитный элемент содержит жесткие поражающие элементы, радиально отходящие от массивного основания;
  • расширение сферы использования за счет того, что основание имеет опорную площадку в нижней части;
  • повышение поражающих свойств за счет оснащения заостренных штырей дополнительными поражающими элементами;
  • сложность несанкционированного удаления защитного элемента из охранительного рубежа из-за его значительного веса;
  • возможность самоустановки защитного элемента из-за значительного различия масс основы и заостренных штырей;
  • повышение устрашающего эффекта за счет принудительного вращения защитного элемента;
  • невозможность удаления (перерезать, перекусить) поражающих элементов за счет того, что они сделаны относительно толстыми;
  • повышение эффективности и надежности защиты режимных объектов за счет невозможности преодоления защитного заграждения.

Социальный эффект от внедрения предложенного технического решения, в сравнении с использованием прототипа, получают за счет повышения эффективности защиты режимных объектов и расширение области использования защитного заграждения.

Экономический эффект от внедрения предложенного технического решения, в сравнении с использованием прототипа, получается за счет упрощения технологии изготовления и монтажа защитного заграждения, использование в конструкции распространенных материалов и, как следствие – снижение его стоимости. После описания предложенного защитного заграждения, специалистам в данной области знаний должны быть очевидно, что все вышеописанное есть лишь иллюстративным, а не ограничительным, будучи представленным данным примером. Многочисленные возможные модификации защитного элемента, в частности, количество, размеры, варианты размещения заостренных штырей на основании, размеры, масса и форма последнего, могут меняться в разном соотношении, и, разумеется, находятся в пределах объема одного из обычных и естественных подходов в данной области знаний и рассматриваются как находящиеся в пределах объема данного технического решения.

Квинтэссенцией предложенного технического решения есть то, что защитный элемент выполнен в виде массивного основания с лучевыми жесткими поражающими элементами, которые могут быть оснащены дополнительными поражающими элементами, и именно эти обстоятельства, в совокупности, позволяют обрести предложенному защитному заграждению перечисленные и другие преимущества. Изменение и использования лишь отдельных конструктивных элементов защитного заграждения, естественно ограничивает спектр вышеперечисленных преимуществ, и не могут полагаться новыми техническими решениями в данной области знаний, поскольку другие, подобные описанному защитному заграждению, уже не требуют никакого творческого подхода от конструкторов и инженеров, а потому и не могут полагаться результатами их творческой деятельности или новыми объектами интеллектуальной собственности, которые подлежат защите охранительными документами согласно действующему законодательству.
