Скоба для скрепления колец колючей проволоки – патент России №91903

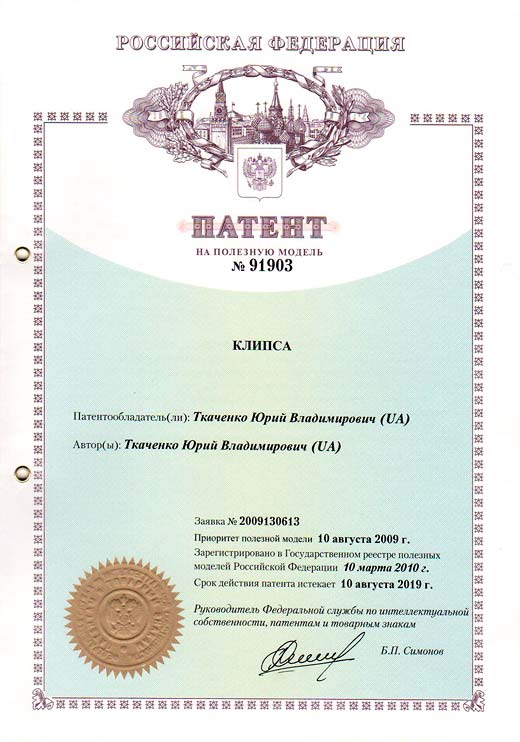

Патент России №91903 – Скоба для скрепления колец колючей проволоки

Патент России: №91903
Автор: Ткаченко Юрий Владимирович
Раздел МПК: B21F 25/00 – Колючая проволока, сетки, ограждения, ткани из проволоки
Опубликовано: 10.03.2010

Использование: при изготовлении защитных барьеров безопасности для режимных объектов из колючей проволоки Егоза. Сущность: клипса имеет металлическое тело, тело изготовлено из плоской ленты. Концы тела выполнены в виде усов. Один конец тела имеет один центральный ус со сторонами, расширяющимися в направлении к телу. Второй конец тела имеет два крайних уса, зазор между которыми адекватный по форме и размерам центральному усу на противоположном конце тела. При сгибании клипсы в кольцо, усы плотно сопрягаются между собой и располагаются в одной плоскости. Технические преимущества: повышение барьерных свойств ограждений вследствие увеличения жесткости клипсы и невозможности ее принудительного разгибания вследствие изменения ее конструкции на более жесткую.

Полезная модель относится к метизного производству, а точнее, к производству колючих лент, которые используют в качестве барьера безопасности и предназначены для предотвращения неправомерного проникновения на режимные объекты и может быть использована при изготовлении защитных ограждений из колюче-резательных лент.

Известна клипса, которая имеет тело из металлической проволоки круглого сечения, концы которой в исходном состоянии плавно (по радиусу) отогнуты в одну сторону почти под прямым углом. Клипсу устанавливают в скобообжимной инструмент, с помощью которого ее сгибают в кольцо [см. проспект немецкой фирмы «Haubold». Клипса GDH с гальваническим покрытием с диаметром проволоки 1,8 мм стоимостью 45 евро за упаковку (10 тыс.штук)].

Эта известная клипса наиболее близка по своей сущности и достигаемому эффекту, а потому принимается за прототип.

Основным недостатком известной клипсы является то, что она изготовлена из тонкой металлической проволоки, что ограничивает ее функциональные свойства. Этот недостаток поясняется следующим. Известная клипса изготавливается из относительно тонкой проволоки – 1,8 мм чтобы ее было легко сгибать в кольцо. Но такая тонкая проволока имеет малую жесткость, поэтому клипса легко разгибается, практически руками. Следовательно, при нагрузке на ограждение она может самопроизвольно разогнуться. К тому же ее легко разогнуть принудительно: достаточно ее чем-нибудь зацепить, например, отверткой, за торец тела, отогнуть концы клипсы и снять ее с ограждения. Кроме того, ее можно без значительного усилия перекусить, даже обычными бытовыми ножницами. Все это снижает надежность барьера безопасности, возведенного с использованием известных клипс из-за низких их функциональных свойств, в частности, жесткости.

В основу полезной модели поставлена задача повышения функциональных свойств клипсы за счет изменения ее конструкции путем снабжения тела по концам усами, которые без зазоров сопрягаются между собой в согнутом (эксплуатационном) состоянии клипсы.

Решение поставленной задачи достигается тем, что клипса, имеющая металлическое тело, концы которого в исходном состоянии плавно (по радиусу) отогнуты в одну сторону практически под прямым углом, согласно предложению, тело изготовлено из плоской ленты, а концы тела выполнены в виде усов, причем один конец тела имеет один центральный ус со сторонами, расширяющимися в направлении к телу, а второй конец тела имеет два крайних уса, зазор между которыми адекватный по форме и размерам центральному усу на противоположном конце тела, причем, при сгибании клипсы в кольцо, усы плотно сопрягаются между собой и располагаются в одной плоскости.

Выполнение клипсы из тонкой металлической ленты исключает возможность ее перекусывания что бытовыми ножницами, что ножницами по металлу, поскольку под согнутую в кольцо клипсу ножницы невозможно просунуть (кольцом охвачены и зажаты элементы колючей ленты ограждения, то есть нет свободного места куда можно было бы просунуть ножницы), а торцы кольца достаточно тонкие чтобы можно было за них захватить ножницами. Выполнение концов клипсы в виде усов позволяет, после сгибания клипсы в кольцо, образовать плотное замковое соединение, без зазоров между боковыми сторонами усов, и в одной плоскости, что исключает возможность разгибания концов, поскольку, из-за отсутствия зазоров, некуда вставить, например, отвертку или лезвия ножа. Лента, согнутая в кольцо, имеет достаточную жесткость и не разгибается самопроизвольно при нагрузке на ограждение.

Дальнейшая сущность полезной модели поясняется совместно с иллюстративным материалом, на котором изображено следующее:

  • фиг.1 – развертка предлагаемой клипсы, вид в плане;
  • фиг.2 – предложенная клипса в исходном состоянии, вид в плане;
  • фиг.3 – предложенная клипса в согнутом (рабочем, эксплуатационном) состоянии, вид в плане.

Предложенная клипса содержит тело 1 из металлической ленты. На одном конце тела 1 расположен один центральный ус 2 с боковыми сторонами, расширяющимися в направлении к телу 1. На втором конце тела 1 расположены два крайних уса 3, зазор между которыми соответствует по форме и размерам центральному усу 2 на противоположном конце тела 1. При сгибании клипсы в кольцо, ус 2 входит в зазор между усами 3 и плотно сопрягается с ними, то есть без зазоров, и все усы 2 и 3 располагаются в одной плоскости без зазоров между их боковыми сторонами. Следовательно, согнутая в кольцо клипса представляет собой цилиндр без выступов на его образующей поверхности, то есть превращается в достаточно жесткую конструкцию, которую тяжело принудительно разогнуть, поскольку за торцы цилиндра невозможно захватить чем-нибудь по той причине, что цилиндр выполнен из тонкой металлической ленты, и невозможно отогнуть усы, поскольку они не выступают за пределы поверхности цилиндра и находятся в контакте между собой без зазоров.

К техническим преимуществам предложенного технического решения, по сравнению с прототипом, можно отнести повышение барьерных свойств ограждений вследствие увеличения жесткости клипсы и невозможности ее принудительного разгибания вследствие изменения ее конструкции на более жесткую.

Социальный эффект от использования технического предложения, по сравнению с использованием прототипа, получают за счет повышения надежности охраны с помощью ограждений режимных объектов.

Формула полезной модели

Клипса, имеющая металлическое тело, концы которого в исходном состоянии плавно (по радиусу) отогнуты в одну сторону практически под прямым углом, отличающаяся тем, что тело изготовлено из плоской ленты, а концы тела выполнены в виде усов, причем один конец тела имеет один центральный ус со сторонами, расширяющимися в направлении к телу, а второй конец тела имеет два крайних уса, зазор между которыми адекватен по форме и размерам центральному усу на противоположном конце тела, причем при сгибании клипсы в кольцо усы плотно сопрягаются между собой и располагаются в одной плоскости.
