Завальцованная армированная колючая лента – патент Украины №91445

1. Завальцованная армированная колючая лента, образована из металлической полосы, имеющей центральный участок и большое количество противоположных пар основных элементов, которые целостно сформированы на ней, причем основные пары элементов расположены вдоль центрального участка ленты равномерно, а также каждый основной элемент в паре состоит из основания и противоположно направленных шипов, выполненных из внешних сторон элемента, а остриями каждого из шипов являются углы, образованные между внешней стороной и сторонами элемента, при этом между сторонами расположенных рядом с парами основных элементов образовано широкое внутреннее пространство, ограниченное извне остриями шипов этих основных элементов, а внутри широкого пространства расположены дополнительные поражающие элементы, шипы которых направлены остриями навстречу остриям шипов основных элементов, и центральный участок ленты армирован пружинным проводом преимущественно круглого сечения, который закреплен и держится на ней завальцованными краями самого центрального участка ленты, отличающейся тем, что основные и дополнительные элементы расположены под различными углами вдоль ленты, (от 0 до 90 градусов, друг к другу) и оснащенные одним или несколькими шипами, расположенными перпендикулярно продольной оси ленты.
2. Завальцованная армированная колючая лента по п. 1 отличающаяся тем, что армирующий провод для повышения надежности и неподвижности крепления дополнительно припаян к центральному участку ленты, а вся лента вместе с проводом покрыта антикоррозийным покрытием.
3. Завальцованная армированная колючая лента по п. 1 или п. 2, которая отличается тем, что в каждом основном и дополнительном элементе шипы развернуты в противоположные стороны или в одну сторону относительно продольной оси ленты.
4. Завальцованная армированная колючая лента по одному из пп. 1-3, которая отличается тем, что шипы на основных и дополнительных элементах развернуты в противоположные стороны или в одну сторону от плоскости указанных элементов.
5. Завальцованная армированная колючая лента по одному из гг. 1-4, которая отличается тем, что пары шипов на основных и дополнительных элементах расположены несимметрично относительно центрального участка ленты.

Изобретение относится к метизному производству, а именно, к производству колючих лент, которые используют для сооружения барьеров безопасности, предназначенных для предотвращения неправомочного проникновения на режимные объекты.

Известная колючая проволока, которая изготавливается из металлической ленты, с пробитыми вдоль оси симметрии, перфорационными пазами, в которых закреплены звездчатые шипы, вставленные в пазы ленты под углом, ориентированным в противоположную сторону от других. Со стороны других углов лента согнута вокруг шипа и завальцована, а в промежутке между пазами, закручена вокруг своей продольной оси [см. авторское свидетельство СССР № 519256 из класса B21F 25/00 опубликованное 25.06.1976 года].

К основным недостаткам известной колючей проволоки относятся сложность ее изготовления, и из-за этого – высокая стоимость и ненадежность крепления шипов в ленте.

Известна также зазубренная лента, которая получена из металлической ленты и содержит центральный участок и большое количество противоположных пар элементов, целостно сформированных с ней. Каждый элемент в паре снабжен первым и вторым внешними шипами и третьим и четвертым – внутренними, которые образованы за счет, пробитых в ленте овальных пазов [см. патент США № 4887796 из класса B21F 25/00 опубликован 19.12.1989 года].

Основными недостатками известной зазубренной ленты является ее недостаточная гуманность – форма внешних шипов содействует нанесению серьезных ранений и увечий. Сравнительно большое расстояние между осями симметрии соседних пар элементов, не обеспечивает достаточного удерживающего эффекта фрагментов одежды и тела нарушителя. Высокая стоимость изготовления ленты, из-за того, что ее изготовляют из нержавеющий стали, обработка которой требует относительно больших энергозатрат, повышается износ оборудования и штампового хозяйства, поскольку раскрой металла при ее штамповке нерациональный, а именно, из-за специфической формы внешних и внутренних шипов образовываются большие отходы металла.

Известна также колючая лента, которая содержит центральный участок и большое количество противоположных пар элементов, целостно сформированных с ней, причем пары элементов расположены вдоль центрального участка ленты равномерно, а каждый элемент в паре состоит из основания и противоположно направленных шипов, выполненных из внешних сторон элемента. Остриями каждого из шипов является углы, которые образованы между внешней стороной и сторонами элемента, при этом между сторонами элементов, расположенных возле пар элементов, образовано широкое внутреннее пространство, ограниченное извне остриями шипов этих элементов [см. патент Украины № 41834 из класса B21F 25/00 опубликован 24.04.2001 года].

Основным недостатком известной колючей ленты является то, что с ее помощью невозможно возведение надежного барьерного заграждения из-за недостаточных технико-функциональных свойств самой колючей ленты. Во-первых, известная колючая лента изготавливается из тонколистового металла и ее легко перекусить без применения для этого специального инструмента, даже обычными бытовыми ножницами, и именно таким образом нарушить целостность ограждения охраняемого объекта. Во-вторых, поскольку известная колючая лента не обладает достаточными пружинными свойствами и из-за небольшой толщины металла, из которого она изготавливается, заграждение, сделанное из такой ленты довольно легко деформировать, например прижать к грунту, даже палкой, и беспрепятственно проникнуть на охраняемый объект. Более того, лента после деформирования, не восстанавливается в исходное положение.

Перечисленные недостатки устранены в колючей ленте, которая содержит центральный участок и штампованные по ее внешним краям трапециеобразные шипы с уменьшающимся к основанию углом. Причем лента дополнительно содержит армирующий провод круглого сечения, образовывающий ее сердечник, окрученный или обжатый лентой, прилегающей к его поверхности центральным участком, а шипы разных сторон расположены напротив друг друга [см. патент России № 68386 U1 в классах B21F 25/00, 29/00, F41H 11/08 опубликованный 27.11.2007 года].

Основным недостатком этой колючей ленты является возможность обособления сердечника от ленты при изгибании, поскольку контракт между лентой и сердечником происходит лишь по касательной линии. Указанный недостаток устранен в завальцованной армированной колючей ленте, которая образована из металлической полосы, и содержит центральный участок и большое количество противоположных пар элементов, целостно сформированных с ней. Причем пары элементов расположены вдоль центрального участка ленты равномерно, а также каждый элемент в паре состоит из основания и противоположно направленных шипов, выполненных из внешних сторон элемента. Остриями каждого из шипов является углы, образованные между внешней стороной и сторонами элемента, при этом между сторонами элементов, расположенных возле пар элементов, образовано широкое внутреннее пространство, ограниченное извне остриями шипов этих элементов. К тому же, центральный участок ленты армирован пружинным проводом, преимущественно круглого сечения, который закреплен и держится на ней завальцованными краями самого центрального участка ленты. Армирование ленты центральным проводом, например, стальным высокоуглеродистым с ярко выраженными пружинными свойствами, и сам выгон центрального участка во время операции вальцовки провода из плоской формы в цилиндрическую, прибавляет ленте достаточно жесткости и упругости чтобы удерживать и восстанавливать первичную форму, заданную ей производителем во время изготовления. Колючая лента с такими свойствами образовывает высокоэффективную, продолжительно сохраняющую первоначальную форму физическое препятствие, служащее для предотвращения несанкционированного проникновения на охраняемый объект. [см. патент Украины № 33526 U из класса B21F 25/00 опубликован 25.06.2008 года].

Основным недостатком этой колючей ленты является недостаточно эффективные задерживающие свойства, в частности, если одежда злоумышленник зацепится за шип, то его легко освободить, поскольку этому действию ничего не мешает, ведь, в конструкции ленты отсутствуют встречно- направленные элементы, вместе с шипами образовывающие задерживающий гарпунный эффект.

Наиболее близкой по своей сути и эффекту, который достигается, и которая принимается за прототип, является завальцованная армированная колючая лента, образованная из металлической полосы, и содержащая центральный участок с большим количеством противоположных пар основных элементов, целостно сформированных с ней, и располагающихся в одной плоскости. Причем основные пары элементов расположены вдоль центрального участка ленты равномерно, а также каждый основной элемент в паре состоит из основания и противоположно направленных шипов, выполненных из внешних сторон элемента, а остриями каждого из шипов является углы, которые образованы между внешней стороной и сторонами элемента. При этом между сторонами элементов, расположенных возле пар основных элементов, образовано внутреннее широкое пространство, которое извне ограничено остриями шипов этих основных элементов, а внутри широкого пространства расположены дополнительные шипы, с остриями направленными навстречу остриям шипов основных элементов, которые находятся также в одной плоскости с основными элементами. Кроме того, центральный участок ленты армирован пружинным проводом, преимущественно круглого сечения, который закреплен и держится на ней завальцованными краями самого центрального участка ленты.

Армирование ленты центральным проводом, например, стальным высокоуглеродистым с ярко выраженными пружинными свойствами, и сам выгон центрального участка во время операции вальцовки провода из плоской формы в цилиндрическую, добавляет ленте достаточно жесткости и упругости чтобы удерживать и восстанавливать первичную свою форму, заданную ей производителем во время изготовления, [см. патент США № 4844422 из класса B21F 25/00 опубликован 30.07.1987 года].

Несмотря на то, что дополнительные зубчатые элементы повышают удерживающий эффект, расположение основных и дополнительных элементов в одной плоскости, снижает ее общие барьерные свойства, поскольку плоскую ленту легко прижать или отодвинуть, даже, ладонью руки, опираясь ею на плоскость, на которую не направлены зубчатые элементы. Кроме того, основные элементы можно беспрепятственно охватить рукой, поскольку острия их шипов расположены или параллельно центральной оси ленты, или под некоторым небольшим углом отходят от нее, то есть они не могут нанести ранения руке. Такое же смещение ленты можно совершить и с помощью дополнительных элементов, если пространство между основными элементами будет достаточно широко для того, чтобы можно было просунуть руку, не цепляясь за зубцы основных поражающих элементов.

Следовательно конструкция известной завальцованной армированной колючей ленты ненадежна, а следовательно ее стоит считать неусовершенствованной, поскольку можно беспрепятственно оказывать влияние на нее (передвигать, отгибать) даже руками без получения травм, а тем более, увечий. В основание изобретения поставленная задача повышения барьерно-защитных потребительски-физических свойств завальцованной армированной колючей ленты за счет усиления поражающего эффекта путем расположения зубчатых элементов в разных плоскостях по длине колючей ленты и оснащения ее поражающими элементами, отходящими от ее центральной продольной оси почти перпендикулярно.

Решение поставленной задачи достигается тем, что известная завальцованная армированная колючая лента, образованная из металлической полосы, содержащая центральный участок и большое количество противоположных пар основных элементов, которые целостно сформированы с ней, причем основные пары элементов расположены вдоль центрального участка ленты равномерно. А также каждый основной элемент в паре состоит с основания и противоположно направленных шипов, выполненных из внешних сторон элемента, а остриями каждого из шипов является углы, которые образованы между внешней стороной и сторонами элемента. При этом между сторонами расположенных возле пар основных элементов, образовано внутреннее широкое пространство, которое ограничено извне остриями шипов этих основных элементов, а внутри широкого пространства расположены дополнительные шипы, направленные навстречу остриям шипов основных элементов. Кроме того, центральный участок ленты армированный пружинным проводом, преимущественно круглого сечения, который закреплен и держится на ней завальцованными краями центрального участка ленты. Согласно предложению, основные и дополнительные элементы располагаются под разными углами вдоль ленты (от 0 до 90 градусов) друг к другу, и наделены одним или несколькими шипами, расположенными перпендикулярно продольной оси ленты.

Кроме того, для повышения надежности, армирующий провод может быть, кроме завальцовывания, дополнительно припаян к центральному участку ленты, а также вся лента вместе с проводом может быть дополнительно покрыта антикоррозийным покрытием.

Кроме того, в каждом поражающем элементе зубцы могут быть развернуты в противоположные стороны или в одну сторону относительно продольной оси ленты.
Кроме того, шипы на основных и дополнительных элементах могут быть развернуты от плоскости указанных элементов.

Расположение основных и дополнительных элементов под разными углами вдоль ленты делает поражающие свойства последней объемными, то есть в данном случае, ни с какой стороны невозможно захватить или прижать ленту руками. Оснащение ленты перпендикулярными шипами, расположенными на основных и дополнительных поражающих элементах, исключает возможность смещения ленты рукой без болезненного травмирования последней, что также повышает барьрно-защитные свойства колючей ленты.

Надежность крепления армирующего провода к центральному участку ленты, а также покрытие ее антикоррозийным покрытием, делает предложенную колючую ленту работоспособной в течение продолжительного времени без изменения ее физических свойств.

Таким образом, колючая лента с предложенными конструктивными изменениями, приобретает новые свойства, которые позволяют образовывать высокоэффективное, продолжительное во времени, без изменения присущих ему свойств физическое барьерное препятствие для предотвращения попыток несанкционированного проникновения на охраняемый объект.

Дальнейшая сущность предложенного технического решения объясняется совместно с иллюстративным материалом, на котором изображено следующее:

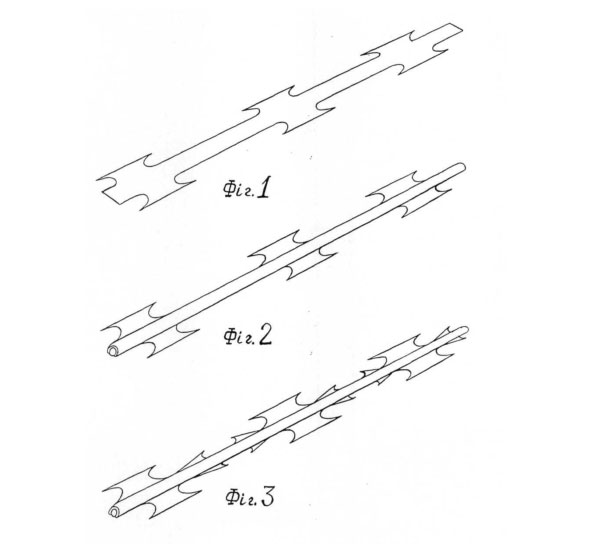

• фиг. 1 – общий вид плоской колючей ленты без армированного провода (аналог по патенту Украины № 41834);
• фиг. 2 – общий вид колючей ленты с центральным участком, армированным проводом (аналог по патенту Украины № 33526 U);
• фиг. 3 – общий вид колючей ленты с центральным участком, армированным проводом, и дополнительными поражающими элементами (прототип по патенту США № 4844422);

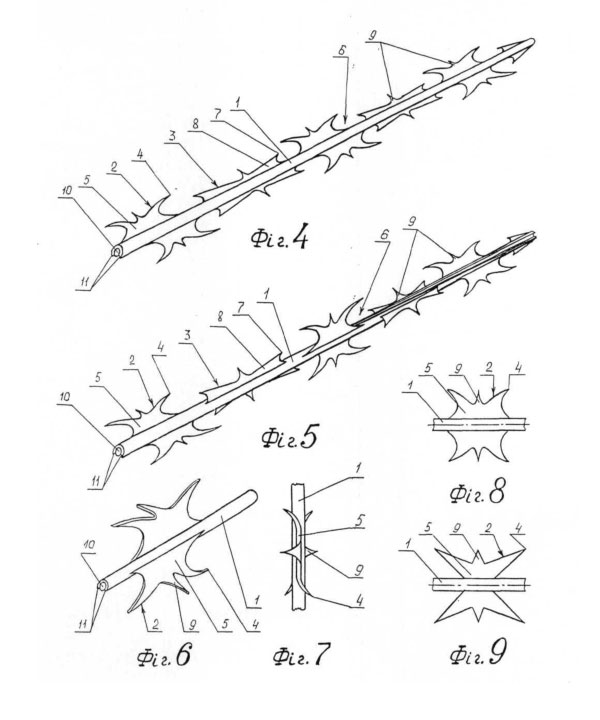

• фиг. 4 – общий вид предложенной колючей ленты с центральным участком, армированным проводом, с основными и дополнительными поражающими элементами и шипами, расположенными в одной плоскости (угол поворота относительно друг друга равняется 0°);
• фиг. 5 – общий вид предложенной колючей ленты с центральным участком, армированным проводом, с основными и дополнительными поражающими элементами и шипами, расположенными под углом поворота относительно друг друга, который равняется 45°;
• фиг. 6 – общий вид фрагмента предложенной колючей ленты с отогнутыми шипами относительно плоскости поражающего элемента;
• фиг. 7 – вид сбоку на фрагмент предложенной колючей ленты с зубцами, что развернуты в противоположные стороны относительно продольной оси ленты;
• фиг. 8 – вид сверху на фрагмент предложенной колючей ленты с основным поражающим элементом с контуром, образованным криволинейными краями;
• фиг. 9 – вид сверху на фрагмент предложенной колючей ленты с основным поражающим элементом с контуром, образованным прямолинейными краями.

Предложенная колюще-режущая армированная лента выполнена из металлической (например, из холоднокатаной оцинкованной стали) полосы, и состоит из центрального участка 1 и большого количества противоположных пар основных элементов 2 и дополнительных элементов 3, целостно сформированных с участком 1. Пары элементов 2 и 3 расположены вдоль участки 1 равномерно (хотя это условие не является обязательным, но соблюдение равномерности более технологично). Расстояние между парами основных элементов 2, расположенных рядом, находится в пределах, например, 30 – 60 мм. Каждый элемент в паре основных элементов 2 . состоит из противоположных шипов 4 и основания 5. Остриями каждого из шипов 4 являются углы, которые являются сопряжением основания 5 с шипом 4. Между каждой парой основных элементов 2, с обеих сторон от центрального участка 1 образовывается внутреннее широкое пространство 6, которое ограничено извне остриями шипов 4 основных элементов 2. Внутри широкого пространства 6 расположенные дополнительные элементы 3, шипы 7 которых направлены остриями навстречу остриям шипов 4 основных элементов 2. Основание 8 дополнительных элементов 3 несколько меньше чем основание 5 основных элементов 2, поэтому шипы 4 и 7 расположены на различных уровнях, которые, в совокупности с их встречной направленностью, повышает удерживающий эффект. Основные 2 и дополнительные 3 элементы наделены одним или несколькими шипами 9, расположенными перпендикулярно продольной оси ленты. Указанные шипы 9 могут быть расположены как в одной плоскости с основаниями 5 и 8 основных 2 и дополнительных 3 элементов соответственно, так и перпендикулярно к ним, причем, могут быть отогнуты как в одну сторону, так и разные.

Кроме того, в каждом основном 2 и дополнительном 3 элементах зубцы 4 и 7 соответственно, могут быть развернуты в противоположные стороны или в одну сторону относительно продольной оси ленты. Оснащение ленты перпендикулярными шипами 9 исключает возможность смещения ленты рукой без болезненного травмирования последней, что повышает защитные свойства колючей ленты. Ради экономии металла, полосы из которых изготавливается лента, шипы 9 основных элементов 2 по своей высоте не выходят за пределы общей ширины этого основного элемента 2, а шипы 9 дополнительных элементов 3 могут выходить за пределы общей ширины этого дополнительного элемента 3, но не выходят за пределы общей ширины основного элемента, 2. Основные 2 и дополнительные 3 элемента могут быть расположены под разными углами друг к другу вдоль ленты. Этот угол может меняться от 0 до 90 градусов. Расположение основных 2 и дополнительных 3 элементов под разными углами вдоль ленты делает поражающие свойства последней объемными, то есть в данном случае, ни с какой стороны невозможно захватить или прижать ленту руками.

Центральный участок 1 ленты армирован центральным пружинным проводом 10, преимущественно круглого сечения, который закреплен и держится на ней завальцованными краями 11 центрального участка 1 ленты. Армирующий провод 10 для повышения надежности крепления по всей длине ленты, кроме завальцовывания, дополнительно может быть припаян к центральному участку 1 ленты. Вся тройка вместе с проводом 10 может быть покрыта антикоррозийным покрытием. Повышенная надежность крепления армирующего провода 10 к центральному участку 1 ленты паянием, а также покрытие ее антикоррозийным покрытием, делает предложенную колючую ленту работоспособной в течение продолжительного времени без изменения ее физических свойств.

Дальнейшая сущность предложенного технического решения объясняется совместно с принципом эксплуатации завальцованной армированной колючей ленты. При попытке преодолеть барьерное заграждение, которое изготовлено с использованием предложенной колючей ленты, шипы 4 и 7, вместе с шипами 9, удерживают нарушителя, не нанося ему серьезных ранений и увечий, а встречная направленность шипов 4 и 7, повышает удерживающий эффект (работает как гарпун) ленты фрагментов одежды и тела нарушителя. При попытке освободиться от цепляюще-травмирующего острия одного шипа 4, одежда нарушителя цепляется за острие шипа 7 дополнительного элемента 3 и за острие шипа 4 основного элемента 2, расположенного рядом. Это повышает удерживающий эффект сразу несколькими, расположенными рядом с парами основных 2 и дополнительных 3 элементов. Шипы 9 исключают возможность высвободиться от шипов 4 и 7 путем манипулирования лентой в пространстве при помощи рук. Расположение основных 2 и дополнительных 3 элементов под углами, делает ленту «неприступной» с любой стороны и не оставляет никакого шанса злоумышленнику или нарушителю освободиться от ленты предложенной конструкции. Наличие жесткого провода 10 не позволяет перерезать колючую ленту без использования специальных устройств, а также прижать ее к грунту, что позволяет надежно образовывать барьер безопасности охраняемых объектов, и соблюсти определенную гуманность – не нанося серьезных ранений и увечий нарушителю шипами 4 и 7, а также шипами 9 ленты.

Естественно, что контуры основных и дополнительных поражающих элементов могут быть образованы, как криволинейными краями (фиг. 8), так и прямолинейными краями (фиг. 9). Сущность предложения от этого не меняется. Естественно также, что шипы могут быть несимметричными, что более технологично для почти безотходного производства, а также на каждом поражающем элементе может быть не один, а несколько шипов.

Существенное отличие предложенного технического решения от ранее известных подобных решений, заключается в том, что основные и дополнительные поражающие элементы ленты наделены шипами, а также в том, что указанные шипы и самые основные и дополнительные элементы и их зубцы развернуты относительно продольной оси ленты под разными углами. Указанные отличия, в совокупности, делают предложенную ленту колючей лентой с объемными поражающими элементами, которые существенно повышают ее удерживающие свойства и невозможность манипулирования с ней. Ни одна из известных колючих проволок не обладают отмеченными свойствами, поскольку не имеют в своих конструкциях шипов, а также имеют плоскую конструкцию, снижающую их потребительские и защитные свойства.

Предложенное техническое решение проверено на практике, которая дает основание считать его пригодным для промышленного применения. В известных источниках информации не выявлено подобной колючей ленты с указанными в предложении существенными признаками, а потому, полагается таковым, что нуждается в получении правовой защиты.

К техническим преимуществам предложенного технического решения, в сравнении с прототипом, можно отнести следующее:

• повышение барьерных свойств за счет постепенного поворота на некоторый угол основных и дополнительных поражающих элементов вдоль оси армированной колючей ленты;
• повышение барьерных свойств из-за объемности поражающих свойств армированной колючей ленты;
• невозможность увлечения колючей армированной ленты руками за счет наличия шипов на основных и дополнительных элементах;
• повышение барьерных свойств за счет невозможности разреза ленты без использования специальных средств из-за наличия центрального провода;
• сохранение пружинных свойств и формы в течение продолжительного времени по той же причине;
• надежность крепления армирующего провода к центральному участку ленты за счет дополнительной его пайки;
• использование известных технологий (вальцовка и паяние) для упрочения армирующего провода на центральном участке ленты;
• надежность крепления армирующего провода на центральном участке за счет его упрочения по всей длине ленты;
• хороший эстетический вид за счет того, что материал центрального участка обертывает (скрывает) армирующий ее провод;
• не восприимчивость к временным локальным нагрузкам и изменениям формы за счет высоких пружинных свойств ленты;
• не нуждается в применении нестандартных материалов для армирующего провода – он изготавливается из стандартного провода.

Социальный эффект от использования предложенного технического решения, в сравнении с использованием прототипа, получают за счет повышения надежности защиты охраняемых объектов, и за счет гуманности влияния на злоумышленника или нарушителя при его задержании колючей лентой и при этом, невозможности самостоятельно освободиться от ленты.

Экономический эффект от использования предложенного технического решения, в сравнении с использованием прототипа, получают за счет повышения потребительских свойств без увеличения стоимости ленты и повышения затрат материалов.

После описания вышеупомянутой завальцованной армированной колючей ленты специалистам в данной области техники должно быть очевидно, что все вышеописанное является лишь иллюстративным, а не ограничительным, будучи представленным данным примером. Многочисленные возможные модификации и другие варианты исполнения элементов колючей ленты, в частности, способов упрочения армирующего провода, его размеров и формы сечения, размеров и формы шипов, зубцов основных и дополнительных поражающих элементов, могут изменяться в различном соотношении и конструктивно, что разумеется, находится в пределах объема одного из обычных и естественных подходов в данной области знаний и рассматриваются находящимися в пределах объема данного технического решения.

Квинтэссенцией предложенного технического решения является то, основные и дополнительные поражающие элементы наделенные шипами могут располагаться под разными углами относительно друг друга и относительно продольной оси ленты, и именно это обстоятельство позволяет приобрести предложенной ленте перечисленные и другие преимущества. Изготовление, изменение и использование лишь отдельных элементов ленты, естественно, ограничит спектр вышеперечисленных преимуществ, и не могут полагаться новыми техническими решениями в данной области знаний, поскольку иное, подобное описанному, исполнение колючей ленты уже не требует никакого творческого подхода от конструкторов и инженеров, а потому и не может полагаться результатами их творческой деятельности или новыми объектами интеллектуальной собственности, требующими защиты охранными документами.
