Колючая лента Егоза

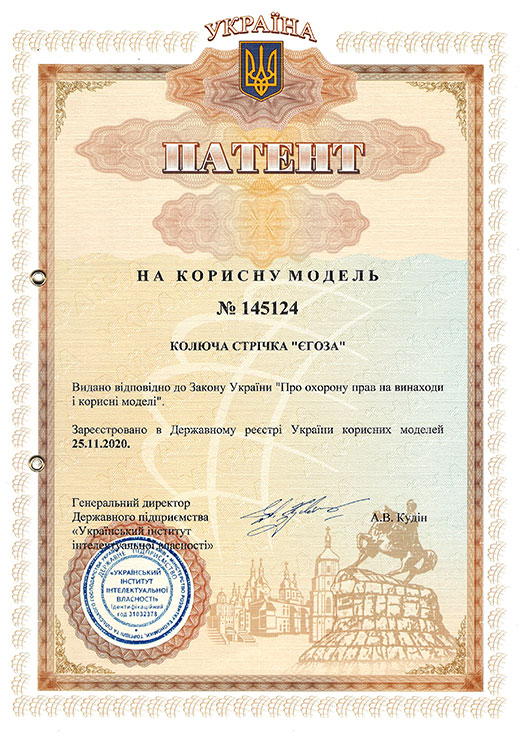

Патент Украины №145124 – Колючая лента Егоза

Патент Украины: №145124
Автор: Ткаченко Юрий Владимирович
Раздел МПК: B21F 25/00 – Колючая проволока, сетки, ограждения, ткани из проволоки
Опубликовано: 25.11.2020, бюл. №22/2020

Колючая лента Егоза, полученная из металлической ленты, содержит центральный участок и большое количество противоположных пар элементов, которые целостно сформированы с ней, причем пары элементов расположены вдоль центрального участка ленты равномерно, а также каждый элемент в паре состоит из основы и противоположно направлениях шипов, выполненных с внешних сторон элемента, при этом между сторонами элементов, расположенных рядом пар элементов, образовано внутреннее широкое пространство, которое снаружи ограничено остриями зубцов этих элементов, согласно с полезных моделью, во внутреннем широком пространстве расположены дополнительные противоположные пары поражающих элементов, которые также целостно сформированы с центральным участком, но имеют меньшую высоту основания, что образуют второй ярус поражающих элементов.

Изобретение относится к метизному производству, а именно к производству колючих лент Егоза, которые используют для сооружения барьеров безопасности, предназначенных для предотвращения неправомочного проникновения на режимные объекты. Известна армированная колючая лента Егоза, которая получена из металлической ленты, содержащей центральный участок и большое количество противоположных пар элементов, целостно сформированы с ней, причем пары элементов расположены вдоль центрального участка ленты равномерно, а также каждый элемент в паре состоит из основы и противоположно направленных зубцов, выполненных с внешних сторон элемента, при этом между сторонами элементов, расположенных рядом пар элементов, образовано внутреннее широкое пространство, внешне ограниченное остриями зубцов этих элементов. Центральный участок ленты армирован центральной пружинной проволокой, преимущественно круглого сечения, которая закреплена и удерживается на ней завальцованными кромками того же центрального участка колючей ленты Егоза [см. пат. Украины № 33526 по классу B21F 25/00, опубликован 26.06.2008 года в Бюл. № 12].

Основным существенным недостатком известного технического решения является низкая поражающая способность колючей ленты Егоза, обусловлено расположением встреча направленных зубцов на одном уровне. Если одежда нарушителя режима попадет между зубцами и зацепится за острые зубцы, его освободить от зубцов достаточно просто: достаточно одежду оттянуть от одного зубца и затем освободить от другого. Это связано с тем, что противоположные пары зубцов находятся на определенном расстоянии и имеют определенное пространство между ними, в котором отсутствуют какие-либо механические препятствия для задержания нарушителя за одежду.

Как ближайший аналог выбрано легкое заграждение, которое состоит из колючей ленты Егоза, полученной из металлической ленты, которая содержит центральный участок и большое количество противоположных пар элементов, целостно сформированы с ней, причем пары элементов расположены вдоль центрального участка ленты равномерно, а также каждый элемент в паре состоит из основы и противоположно направленных шипов, которые выполнены без зазоров между поражающими элементами, с помощью однотипных эллипсоидных протечек, касающихся боковых сторон и дополнительно развернуты в радиальном направлении относительно друг друга под углом около 45° [см. пат. Российской Федерации № 85107 по классу B21F 25/00, опубликован 27.07.2009 года в Бюл. № 21].
Несмотря на то, что данное легкое заграждение имеет объемную конструкцию, обусловленную поворотом элементов вдоль своей продольной оси, поражающие свойства колючей ленты Егоза именно таким поворотом сведены к минимуму, поскольку каждый элемент развернут относительно предыдущего на 45°, и в принципе отсутствуют встречно направленные шипы, а, следовательно, при зацеплении одеждой за один шип, одежду легко снять с шипа, даже не поранившись. То есть это легкое заграждение имеет низкие задерживающие свойства, что и является его существенным техническим недостатком.

В основу изобретения поставлена задача повышения защитных свойств колючей ленты Егоза за счет наделения внутреннего пространства между поражающими элементами вторым ярусом поражающих элементов со встречно направленными шипами, но расположенными ниже, чем шипы основных поражающих элементов, путем принципиального изменения конструкции колючей ленты Егоза.
Поставленная задача решается тем, что в колючей ленте Егоза, которая получена из металлической ленты, содержащей центральный участок и большое количество противоположных пар элементов, целостно сформированных с ней, причем пары элементов расположены вдоль центрального участка ленты равномерно, а также каждый элемент в паре состоит из основы и противоположно направленных шипов, выполненных из внешних сторон элемента, при этом между сторонами элементов расположенных рядом пар элементов образовано внутреннее широкое пространство, которое снаружи ограничено остриями зубцов этих элементов, согласно изобретению, во внутреннем широком пространстве расположены дополнительные противоположные пары поражающих элементов , которые также целостно сформированы с центральным участком, но имеют меньшую высоту основания и образуют другой ярус поражающих элементов.

Центральный участок колючей ленты Егоза может быть армирован центральной упругой проволокой, преимущественно круглого сечения, которая закреплена и удерживается на ней завальцованными кромками того же центрального участка ленты.

Использование внутреннего широкого пространства для размещения в нем дополнительных поражающих элементов низкой высоты никоим образом не увеличивает габариты колючей ленты Егоза, в частности, ее ширину.

Наличие второго яруса поражающих элементов увеличивает вероятность задержания нарушителя, поскольку, как показывает практика, навстречу направленные шипы на разных ярусах значительно усложняют освобождение застрявшей между ними одежды, поскольку расстояние между шипами весьма ограничено, а расположение их в разных ярусах не препятствует движению освобождения, поскольку остаются еще шипы и в верхнем ярусе.

Таким образом, совокупность существенных признаков, полученных благодаря расположению дополнительных поражающих элементов в широком пространстве между основными поражающими элементами в новом ярусе, обеспечивает повышение задерживающих свойств предлагаемой колючей ленты Егоза, а, следовательно, и решение поставленной задачи.

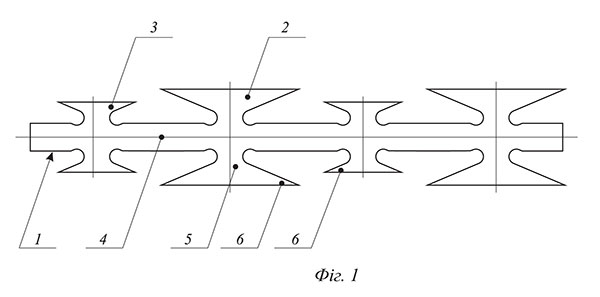

Дальнейшая суть предложенного технического решения объясняется совместно с иллюстративным материалом, на котором изображена предложенная колючая лента Егоза без армирования центрального участка (рис. 1) и с армированием центрального участка упругой проволокой (рис. 2).


Предложенную колючую ленту Егоза получают из металлической ленты 1 путем штамповки поражающих элементов 2 первого (внешнего) яруса и поражающих элементов 3 второго (внутреннего) яруса. Центральный участок 4 и поражающие элементы 2 и 3 представляют собой целостную конструкцию. При этом поражающие элементы 2 и 3 расположены равномерно вдоль центрального участка 4 ленты 1. Каждый поражающий элемент 2 или 3 состоит из основания 5 и противоположно направленных шипов 6. Между сторонами поражающих элементов 2, расположенных рядом, создано внутренний широкое пространство, в котором сформированы поражающие элементы 3 нижнего яруса.

Центральный участок 4 колючей ленты Егоза может быть армирован центральной упругой проволокой 7, преимущественно круглого сечения, которая закреплена и удерживается на ней завальцованными кромками того же центрального участка 4 ленты 1.

Колючую ленту Егоза предложенной конструкции используют следующим образом.

Из колючей ленты Егоза изготавливают заграждение, которое закрепляют на земле или на столбах. Упругая проволока 7 позволяет получить объемную конструкцию ограждения, в случае, когда им армирован центральный участок 4. При попытке нарушить режимный огражденный объект, шипы 6, расположенные на разных уровнях, надежно захватывают одежду нарушителя и существенно затрудняют его высвобождение, поскольку встречно направленные шипы 6 на разных ярусах, в совокупности с шипами 6 на верхнем ярусе не образуют свободного пространства между поражающими элементами 2 и 3. Таким образом предложенная колючая лента Егоза более надежно препятствует возможности проникновения на режимный объект за счет более высокой способности зацепляться.

Существенное отличие предложенного технического решения, по сравнению с ранее известными, заключается в том, что шипы поражающих элементов расположены встречно направленными на разных уровнях, причем внутренний ярус поражающих элементов расположен в пространстве между поражающими элементами внешнего яруса, что позволяет сохранить габаритные размеры колючей ленты Егоза с одновременным повышением задерживающих свойств. Ни одна из известных колючих лент Егоза не может иметь указанные свойства, поскольку не имеют в своем составе двухъярусных поражающих встречно направленных шипов.

Предложенное техническое решение проверено на практике. Колючая лента Егоза не содержит в своем составе ни одного элемента, который невозможно было бы воспроизвести на современном уровне развития науки и техники, в частности в области изготовления защитных заграждений с колючей ленты Егоза, а, следовательно, считается промышленно применимой. В патентной и научно-технической литературе не обнаружено подобных колючих лент Егоза, с совокупностью существенных признаков, которые предоставили ей новых полезных свойств, а, следовательно, предложение считается новым.

К техническим преимуществам предложенного технического решения, по сравнению с ближайшим аналогом, можно отнести следующее:

  • повышение поражающих свойств за счет наличия второго яруса встречно направленных шипов;
  • сохранения габаритных размеров колючей ленты Егоза (ширины) за счет того, что второй ярус поражающих элементов располагается во внутреннем пространстве между поражающих элементов внешнего яруса.

Социальный эффект от внедрения предложенного технического решения, по сравнению с использованием ближайшего аналога, получат за счет усиления защитных свойств колючей ленты Егоза.

Формула полезной модели

  1. Колючая лента Егоза, которая получена из металлической ленты, содержащей центральный участок и большое количество противоположных пар элементов, целостно сформированных с ней, причем пары элементов расположены вдоль центрального участка ленты равномерно, а также каждый элемент в паре состоит из основы и противоположно направленных шипов, выполненных из внешних сторон элемента, при этом между сторонами элементов, расположенных рядом пар элементов, образовано внутреннее широкое пространство, внешне ограниченное остриями зубцов этих элементов, отличающийся тем, что во внутреннем широком пространстве расположены дополнительные противоположные пары поражающих элементов, которые также целостно сформированы с центральным участком, но имеют меньшую высоту основания, образуют другой ярус поражающих элементов.
  2. Колючая лента Егоза по п. 1, отличающаяся тем, что центральный участок колючей ленты Егоза армирован центральной упругой проволокой, преимущественно круглого сечения, которая закреплена и удерживается на ней завальцоваными кромками того же центрального участка ленты.
