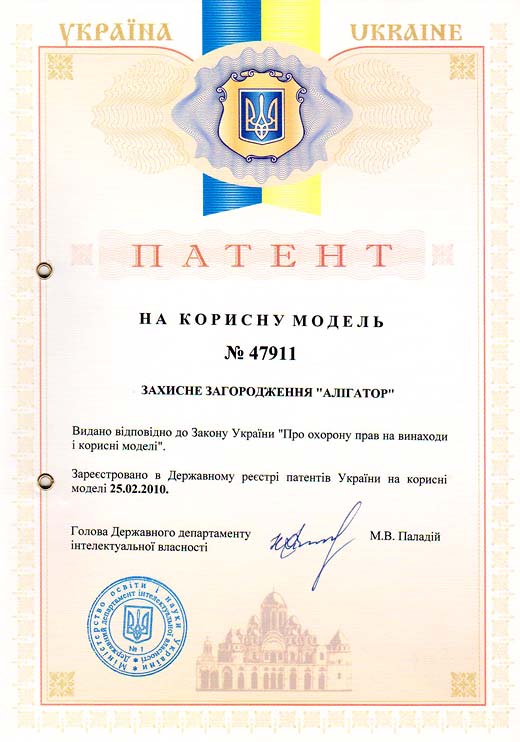

Защитное заграждение Аллигатор – патент Украины №47911

Патент Украины №47911 – Защитное заграждение Аллигатор

Патент Украины: №47911
Автор: Ткаченко Юрий Владимирович
Раздел МПК: B21F 25/00 – Колючая проволока, сетки, ограждения, ткани из проволоки
Раздел МПК: E04H 17/04 – Изгороди, ограды, загоны для скота, характеризующиеся использованием проволоки особого назначения, например, колючей проволоки
Опубликовано: 25.02.2010, бюл. № 4/2010

  1. Защитное заграждение, которое включает как минимум один защитный элемент и поддерживающие его узлы, которые установлены с определенным интервалом друг от друга, отличающееся тем, что защитный элемент выполнен в виде вала, на внешней цилиндрической поверхности которого закреплены, преимущественно радиально, множество колюще-режущих поражающих элементов в виде заостренных штырей, а поддерживающие узлы выполнены в виде стоек с подшипниками на верхнем конце, в которых размещенные концы вала защитного элемента для обеспечения возможности вращения последнего.
  2. Защитное заграждение по п. 1, которое отличается тем, что вал защитного элемента имеет принудительный привод его вращения.
  3. Защитное заграждение по п. 1, которое отличается тем, что вал выполнен неподвижным, а его внешняя цилиндрическая поверхность образована трубой, надетой на вал.
  4. Защитное заграждение по п. 3, которое отличается тем, что внешняя цилиндровая поверхность трубы образована набором колец, одетых на вал.
  5. Защитное заграждение по пп. 1-4, которое отличается тем, что колюще-режущие поражающие элементы имеют дополнительные элементы в виде закрепленных на них в хаотичном или симметричном порядке заостренных игл разной длины или шипов, либо они обмотаны колючей проволокой.

Полезная модель относится к области строительства защитных сооружений и систем, в состав которых входят колюче-режущие элементы, и может быть использована для изготовления защитных заграждений, которые применяются для предупреждения несанкционированного проникновения людей и животных на режимные объекты.

Известное ограждение для защиты от воров содержит горизонтальную перекладину из металлического уголка, прикрепленную к вертикальным столбам и вертикальные решетины, которые приварены к указанной перекладине с определенным интервалом. Столбы и решетины изготовлены из металлопроката с прямыми двугранными углами. При этом концы столбов и решетины имеют отрез каждого прямого двугранного угла с образованием заострения на одном конце [см. патент России №2296203 из класса Е04H17/14 опубликован 27.03.2007 года].

Основным недостатком этого ограждения является недостаточные защитные свойства. Этот недостаток объясняется следующим. Поскольку ограждение имеет плоскую конструкцию, а также решетины установлены с определенным интервалом, то можно без усилий взяться руками за горизонтальную перекладину между решетинами и легко перелезть через ограждение, не травмируясь об заострения.

Этот недостаток устранен в барьере безопасности "Дикобраз", который состоит из набора сферических защитных элементов, каждый из которых включает армированную скрученную колючую ленту или колючую проволоку, навитую на проволочную основу или колючую ленту, обжатую на части боковой поверхности провода- основания, свитой в пространственный каркас. Пространственный каркас выполнен в форме сферы, образованной меридиональными витками навитой или обжатой колючей ленты и жестким экваториальным кольцом, установленным внутри витков навитой или обжатой колючей ленты. Витки навитой или обжатой колючей ленты скрепляют между собой в полюсах сферы, а также с экваториальным кольцом. Готовый первый сферический защитный элемент крепят к вертикальной или наклонной стойке в полюсах сферы и устанавливают на месте защитного рубежа. Дальше, рядом с первым сферическим защитным элементом устанавливают второй и дальнейшие аналогичные сферические защитные элементы по всей длине защитного рубежа [см. патент России № 2272113 из класса Е04Н17/04 опубликован 20.03.2006 года].

Основным недостатком данного барьера безопасности является то, что сферические защитные элементы не скреплены между собой по длине защитного рубежа. Поэтому любой из них достаточно легко сорвать или оттянуть, например, захватив обычным багром, для образования свободного прохода через защитный рубеж, поскольку остальные сферические защитные элементы не препятствует такому срыву или отгибу одного из них. Именно это обстоятельство снижает эффективность защиты режимных объектов с использованием известного барьера безопасности.

Наиболее близким по своей сути и достигаемому эффекту, и которое принимается за прототип, является защитное заграждение, которое включает как минимум один защитный элемент, выполненный в виде скрученной по спирали колючей ленты с множественными поддерживающими узлами, установленными с определенным интервалом друг от друга. Защитных элементов в виде спиралей из колючей проволоки может быть несколько, а также спирали могут иметь разные диаметры, базовую секцию и вертикальную секцию, между которыми размещенная спираль из колючей ленты. Витки спирали прикреплены к секциям узла поддержки, который позволяет создать горизонтально и вертикально устойчивый барьер [см. Международную заявку №WO2007/078307 из класса В21F25/00 опубликованную 12.07.2006 года].

Основным недостатком известного защитного заграждения являются его низкие эксплуатационные показатели. Его довольно легко преодолеть, что обусловлено неподвижностью защитного элемента. Этот недостаток объясняется следующим. Неподвижный защитный элемент легко накрыть любым листовым материалом, например, брезентом, и именно так полностью устранить колюще-режущие свойства поражающих элементов защитного заграждения. Более за то, поражающие элементы, наоборот, в этом случае предоставят помощь, удерживая полотно материи шипами колючей ленты от сползания, которое позволяет злоумышленнику беспрепятственно перелезть через защитное заграждение и таким образом проникнуть на режимный объект.

Вторым существенным недостатком известного защитного заграждения является его низкие технические свойства. Наличие этого недостатка обусловлено следующим. Защитный элемент заграждения выполнен из колючей ленты, которую легко перекусить, даже, обычными ножницами по металлу, и именно так, нарушив целостность защитного элемента и, таким образом, образовав свободный проход на режимный объект.

В основу полезной модели поставлена задача повышения технико-эксплуатационных характеристик защитного заграждения за счет невозможности разрушения его целостности или размещение на нем любых покрытий для нейтрализации поражающего действия колюще-режущих поражающих элементов путем выполнения защитных элементов подвижными относительно поддерживающих их узлов.

Решение поставленной задачи достигается тем, что защитное заграждение, которое включает как минимум один защитный элемент и поддерживающие его узлы, установленные с определенным интервалом друг от друга. Согласно предложению, защитный элемент выполнен в виде вала, на внешней цилиндровой поверхности которого закреплены, преимущественно радиально, множество колюще-режущих поражающих элементов в виде заостренных штырей, а поддерживающие узлы выполнены в виде стоек с подшипниками на верхнем конце. В подшипниках размещены концы вала защитного элемента для обеспечения возможности вращения последнего.

Для повышения эффекта отпугивания, вал защитного элемента может иметь принудительный привод вращения. Как вариант исполнения, вал может быть неподвижным, а его внешняя цилиндрическая поверхность образована трубой, одетой на вал. Сущность предложенного технического решения от этого не меняется: его колюще-режущие поражающие элементы одинаково остаются поворотными. При этом труба может быть выполнена не сплошной по длине, а в виде набора колец, который делает независимым поворот отдельных колюще-режущих поражающих элементов от других по длине защитного элемента.

Для усиления поражающих свойств колюще-режущих поражающих элементов, штыри могут иметь дополнительные элементы в виде закрепленных на них в хаотичном или симметричном порядке заостренных игл разной длины, или шипов, или обмотанных колючей лентой.

Благодаря тому, что защитный элемент выполнен подвижным (поворотным в горизонтальной плоскости), на нем невозможно зафиксировать никакое покрытие или ухватиться руками за штыри и подтянуться. В обоих случаях, вал провернется в подшипниках и не позволит злоумышленнику перелезть через защитный элемент.

Благодаря тому, что колюще-режущие поражающие элементы выполнены в виде довольно толстых штырей, их невозможно удалить (перекусить) обычными техническими средствами, например, ножницами по металлу. Таким образом, предложенное защитное заграждение обеспечивает достижение технического результата, указанного в поставленной задаче.


Дальнейшая сущность полезной модели объясняется совместно с иллюстративным материалом, на котором изображено следующее:

  • Фиг.1 – секция защитного заграждения в сборе, вид впереди;
  • Фиг.2 – вид в плане на защитный элемент, вариант со сплошным валом с цапфами под подшипники;
  • Фиг.3 – то же самое, вариант с неподвижным валом, на который одета сплошная труба с шипами;
  • Фиг.4 – то же самое, вариант с неподвижным валом, на который одета труба в виде набора колец с шипами.

Варианты выполнения колюще-режущих поражающих элементов:

  • Фиг.5 – штырь с острыми шипами;
  • Фиг.6 – штырь, обмотанный колючей проволокой;
  • Фиг.7 – штырь с заостренными ветвями.

Секция предложенного защитного заграждения включает защитный элемент 1, расположенный, преимущественно, горизонтально, и установленный на поддерживающих его узлах 2. Поддерживающие узлы 2 выполнены в виде, преимущественно, вертикальных стоек 3 с радиальными подшипниками 4 на верхнем конце. Защитный элемент 1 выполнен в виде вала 5 с цапфами 6 для упрочения вала 5 в радиальных подшипниках 4, благодаря чему вал 5 имеет возможность свободно оборачиваться относительно своей продольной оси. На внешней цилиндрической поверхности вала 5 закрепленные, например, приваренные или установленные на резьбе, преимущественно радиально, множество колюче-режущих поражающих элементов в виде заостренных штырей 7.

Для повышения эффекта отпугивания, вал 5 защитного элемента может быть обеспечен приводом принудительного вращения любой известной конструкции (не показанный ввиду общеизвестности). Принудительное вращение вала 5 со штырями 7 зрительно повышает агрессивность защитного заграждения и применяется, в случае если попытка проникнуть на режимный объект становится очевидной.

Как вариант исполнения, вал 5 может быть выполнен неподвижным, а его внешняя цилиндрическая поверхность образована трубой, 8 одетой на вал 5. Сущность предложения от этого не меняется: его штыри 7 все равно, остаются поворотными относительно продольной оси вала 5. При этом труба 8 может быть выполнена не сплошной по всей длине, а в виде набора колец 9, что делает независимым поворот отдельных штырей 7, расположенных на одном кильке 9, от других штырей 7, расположенных на других кольцах 9. Для усиления поражающих свойств штырей 7, они могут иметь дополнительные элементы в виде закрепленных на них в хаотичном или симметричном порядке острых шпилек 10, заостренных игл разной длины 12, или обмотаны колючей лентой 11.

Предложенное защитное заграждение работает таким способом. При попытке злоумышленника ухватиться за штыри 7 руками и подтянуться, вал 5 проворачивается и штыри 5, за которые ухватились руками, окажутся снизу, а над ними окажутся другие радиальные штыри 7, что не позволяет перелезть через защитный элемент 1. При попытке перехватиться за другие штыри 7, все повторится снова благодаря очередному повороту вала 5 в подшипниках 4. То же самое будет происходить при попытке накрыть защитный элемент 1 любым листовым материалом: залезая на материал, из-за эксцентриситета, вал 5 будет проворачиваться, не давая злоумышленнику залезть на защитный элемент 1. Поэтому перелезть через предложенное защитное заграждение не представляется возможным. Кроме того, наличие на штырях 7 дополнительных поражающих элементов в виде шпилек 10, колючей ленты 11 или заостренных игл 12 вообще исключает возможность их обхвата руками, что еще большей мерой повышает барьерные свойства предложенного защитного заграждения.

Поскольку колюще-режущие поражающие элементы выполнены в виде довольно толстых штырей 7, их невозможно удалить (перекусить) обычными техническими средствами, например, ножницами по металлу, что еще большей мерой повышает надежность защиты режимных объектов. Существенное отличие заявленного технического решения, от прежде известных, заключается в том, что защитный элемент выполнен подвижным, в частности, вращающимся, а колюще-режущие поражающие элементы выполнены в виде довольно толстых штырей и могут быть оснащены дополнительными поражающими элементами в виде острых шпилек, заостренных игл или колючей ленты. Указанные отличия, в совокупности, исключают любую возможность преодоления защитного элемента за счет его поворота в случае придания к нему любой нагрузки. Именно это обстоятельство позволяет считать предложенное защитное заграждение практически непреодолимым. Ни одно из известных защитных заграждений не может обладать отмеченными свойствами, поскольку их защитные элементы или неподвижны или изготовлены из тонкого материала и элементов, целостность которых легко разрушить с применением обычного слесарного инструмента.

Предложенное техническое решение проверено на практике. Защитное заграждение Аллигатор не содержит никаких элементов или узлов, которые невозможно было бы воссоздать на современном этапе развития науки и техники, в частности, производства барьеров безопасности и защитных заграждений, следовательно, приемлемое для промышленного применения, имеет технические и другие преимущества перед известными подобными техническими решениями из-за предложенного принципа крепления защитного элемента к поддерживающим его узлам, что подтверждает возможность достижения технического результата заявляемым объектом, в известных источниках информации не выявлено подобных защитных заграждений с указанными в предложении существенными признаками, а потому, полагается таким, что может получить правовую защиту.

К основным техническим преимуществам предложенного технического решения, в сравнении с прототипами, можно отнести следующее:

  • повышение защитных свойств за счет того, что защитный элемент выполнен поворотным относительно поддерживающих его элементов;
  • повышение технико-эксплуатационных характеристик за счет невозможности разрушения целостности его колюще-режущих поражающих элементов обычными средствами;
  • повышение поражающих свойств за счет оснащения колюще-режущих поражающих элементов дополнительными поражающими элементами например витками колючей проволоки;
  • повышение эффекта отпугивания за счет принудительного вращения защитного элемента;
  • повышение эффективности и надежности защиты режимных объектов.

Социальный эффект от внедрения предложенного технического решения, в сопоставимые с использованием прототипа, получают за счет невозможности проникновения на режимные объекты.

После описания предложенного защитного заграждения, специалистам в данной области знаний должно быть очевидно что все вышеописанное является лишь иллюстративным, а не ограничительным, будучи представленным данным примером. Многочисленные возможные модификации защитных или поражающих элементов, в частности, их количество, размеры, используемые приводы и подшипники, варианты размещения, могут меняться в разном соотношении, и, разумеется, находятся в пределах объема одного из обычных и естественных подходов в данной области знаний и считаются находящимися в пределах объема данного технического решения.

Квинтэссенцией предложенного технического решения является то, что защитный элемент выполнен поворотным, а колюще-режущие элементы оснащены дополнительными поражающими элементами, и именно эти обстоятельства, в совокупности, позволяют приобрести предложенному защитному заграждению перечисленные и другие преимущества. Изменение и использование лишь отдельных конструктивных элементов защитного заграждения, естественно ограничивает спектр преимуществ, вышеперечисленных, и не могут полагаться новыми техническими решениями в данной области знаний, поскольку другие подобные описанному защитному заграждению уже не будут требовать никакого творческого подхода от конструкторов и инженеров, а потому и не могут полагаться результатом их творческой деятельности или новыми объектами интеллектуальной собственности, которые подпадают под защиту охранным документом.
