Защитное заграждение Егоза-Аллигатор – патент Казахстана №23426

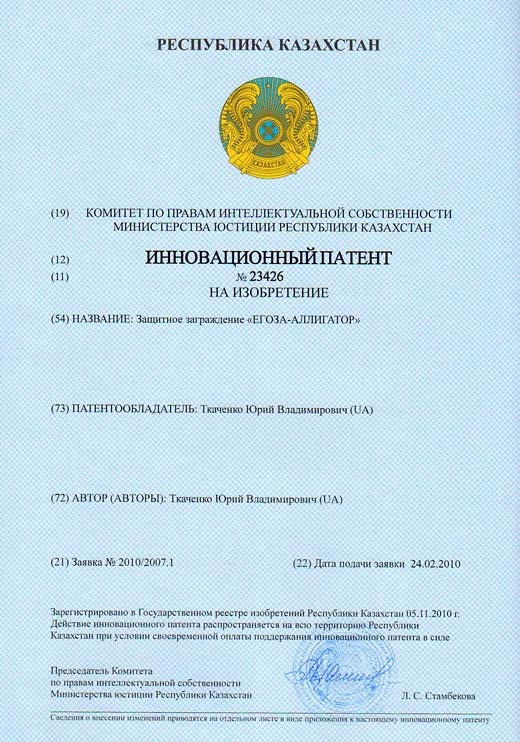

Патент Казахстана №23426 – Защитное заграждение Егоза-Аллигатор

Патент Казахстана: №23426
Автор: Ткаченко Юрий Владимирович
Раздел МПК: B21F 25/00 – Колючая проволока, сетки, ограждения, ткани из проволоки
Раздел МПК: E04H 17/04 – Изгороди, ограды, загоны для скота, характеризующиеся использованием проволоки особого назначения, например, колючей проволоки
Опубликовано: 15.12.2010, бюл. № 12

Использование: применяется для построения инженерных систем безопасности усиленного типа и защиты периметра охраняемого объекта или его особо важных участков.

Сущность: защитное заграждение Егоза-Аллигатор включает как минимум один защитный элемент, выполненный в виде вала, на наружной цилиндрической поверхности которого радиально закреплено множество колющих поражающих элементов, выполненных в виде заостренных штырей. Защитные свойства данного элемента усилены спиралью из витков колючей проволоки Егоза или другого вида колючей проволоки. При этом витки колючей проволоки намотаны прямолинейно или по спирали непосредственно на упомянутый вал и/или прямолинейно или по спирали на заостренные штыри. Поддерживающие узлы защитного барьера выполнены в виде стоек с радиальными подшипниками на верхнем конце, которые применяются для размещения концов указанного вала защитного элемента, что обеспечивает возможность его вращения в горизонтальной плоскости. При этом вал защитного заграждения может быть дополнен приводом принудительного вращения любой известной конструкции. Вал может быть выполнен неподвижным, а его внешняя подвижная цилиндрическая поверхность образована трубой, которая свободно надета на вал. Колющие поражающие элементы могут быть дополнительно усилены закрепленными на них в хаотическом или симметричном порядке заостренных шипов длины или обмотаны колючей проволокой Егоза.

Технические преимущества: повышение защитных свойств защитного заграждения;

  • повышение технико-эксплуатационных характеристик, повышение поражающих свойств;
  • повышение барьерных свойств;
  • повышения устрашающего и отпугивающего эффекта;
  • повышение эффективности и надежности защиты режимных объектов.

Изобретение относится к области строительства инженерных систем безопасности, в состав которых входят колюче-режущие элементы, колючая проволока, и может быть использовано для изготовления усиленных защитных заграждений и барьеров, применяемых для предупреждения несанкционированного проникновения злоумышленников на охраняемые объекты.

Известный забор для защиты от воров, который содержит горизонтальные перекладины из металлического уголка, прикрепленные к вертикальным металлическим столбам. Вертикальные штакетины, приварены к указанным перекладинам с определенным интервалом между ними. Столбы и штакетины изготовлены из металлопроката с прямыми двугранными углами. При этом их концы имеют отрез каждого прямого двугранного угла с целью образованием шипа на одном конце штакетины [см. патент России №2296203 по классу Е04Н 17/14 опубликованный 27.03.2007 года].

Основным недостатком вышеупомянутого забора являются его недостаточные защитные свойства, которые выражаются в следующем. Поражающие элементы у данного забора имеются лишь на вершине каждой штакетины и нигде более, а из этого следует то, что можно безо всякого труда взяться руками за горизонтальные перекладины между штакетинами и легко преодолеть этот забор, не травмируясь о шипы, и таким образом проникнуть на территорию охраняемого объекта.

Указанный недостаток полностью устранен в барьере безопасности «Дикобраз», который состоит из набора независимых защитных элементов сферической формы, каждый элемент представляет собой армированную скрученную колючую ленту, навитую на проволоку-основу или колючую ленту, обжатую на часть боковой поверхности проволоки-основы, которая свивается в пространственный каркас. Это пространственный каркас и являет собой сферу, образуемую меридиональными витками навитой или обжатой колючей ленты и жестким экваториальным кольцом, которое установлено внутри витков навитой или обжатой колючей ленты. Витки колючей ленты соединяются между собой в полюсах сферы, а также с экваториальным кольцом. При монтаже охранного периметра первый сферический защитный элемент крепят к вертикальной или наклонной стойке в полюсах сферы и устанавливают на месте охранного рубежа. Далее, рядом с первым защитным элементом устанавливают второй и так далее последующие аналогичные сферические защитные элементы размещаются по всей длине охранного рубежа [см. патент России №2272113 по классу Е04Н 17/04 опубликованный 20.03.2006 года].

Основным недостатком барьера безопасности Дикобраз является то, что сферические защитные элементы никак не связаны между собой по всей длине охранного рубежа. Поэтому любой из них достаточно легко удалить с участка периметра, например, сорвать или оттянуть захватив обычным багром за колючую ленту или колючую проволоку защитного элемента и так образовать свободный проход через охранный рубеж, поскольку остальные сферические защитные элементы, по причине их обособленности друг от друга не препятствуют такому срыву или отгибу одного из них. Именно это обстоятельство снижает эффективность защиты барьера Дикобраз, и соответственно, объектов с использованием этого барьера безопасности.

Наиболее близким по своей сущности и достигаемому эффекту, который мы и принимаем за прототип, является защитное заграждение, которое включающее в себя как минимум один защитный элемент, выполненный в виде скрученной по спирали колючей проволоки Егоза с многочисленными поддерживающими узлами, которые установлены с интервалом друг от друга. Защитных элементов в виде спиралей из колючей проволоки Егоза может быть несколько, а также они могут иметь различные диаметры базовую секцию и вертикальную секцию, между которыми размещена спираль из колючей проволоки егоза. Витки егозы прикреплены к секциям узла поддержки, что позволяет создать горизонтально и вертикально устойчивый барьер [см. Международную заявку №WO 2007/078307 по классу В21F 25/00 опубликованную 12.07.2006 года].

Основным недостатком известного защитного заграждения, также, является его низкие защитные свойства. Его довольно трудно преодолеть, что обусловлено высокими защитными качествами колючей проволоки егоза, но все таки существуют способы, с помощью которых барьер можно преодолеть. Это связано в первую очередь с неподвижностью защитного элемента. Неподвижный защитный элемент легко накрыть каким-либо листовым материалом, например, брезентом, и, тем самым, полностью нейтрализовать поражающие элементы колючей проволоки егоза, которая составляет основу защитного заграждения. Более того, поражающие элементы в данном случае, наоборот, окажут помощь нарушителю, поскольку будут удерживать лист материи зубцами колючей проволоки, что убережет ее от сползания и позволяет нарушителю в дальнейшем беспрепятственно перелезть через защитное заграждение по материи и таким образом проникнуть на охраняемый объект.

Вторым существенным недостатком известного защитного заграждения является его низкие технические и прочностные характеристики. Присутствие этого недостатка обусловлено следующим. Защитный элемент заграждения выполнен из колючей проволоки егоза. Несмотря на ее отличные защитные свойства, в основе егозы все таки лежит металлическая проволока, а следовательно ее можно легко перерезать, например, обычными ножницами по металлу, или перекусить обычными кусачками, тем самым, нарушив целостность защитного элемента, а значит и барьера безопасности в целом, и таким образом, образовать свободный проход в защитном заграждении для беспрепятственного проникновения на охраняемый объект.

В основу изобретения поставлена задача повышение технико-эксплуатационных характеристик и защитных свойств защитного заграждения за счет невозможности разрушения его целостности по всей длине защитного периметра или размещения на нем каких-либо покрытий для нейтрализации поражающего действия поражающих элементов заграждения путем выполнения защитных элементов жесткими и подвижными относительно поддерживающих узлов.

Решение поставленной задачи достигается тем, что защитное заграждение, которое включает как минимум два защитных элемента и поддерживающие его узлы, установленные с некоторым интервалом друг от друга. Первым защитным элементом является вращающийся вал с радиально расположенными на нем заостренными шипами. Вал свободно вращается на подшипниках, но может быть оснащен и приводом принудительного вращения. Вторым защитным элементом является барьер из колючей проволоки егоза. Возможно применение и другого вида колючей проволоки, но проволока егоза является предпочтительной. Кольца спирали колючей проволоки расположены коаксиально к валу первого защитного элемента.

Как вариант исполнения, вал может быть неподвижным относительно удерживающих его стоек, а его внешняя цилиндрическая поверхность образована трубой, которая свободно надета на вал, и может вращаться относительно него. Сущность предложенного технического решения от этого не меняется: все колющие поражающие элементы, закрепленные на поверхности трубы, все равно остаются поворотными.

Для усиления агрессивности и поражающих свойств колющих поражающих элементов, все заостренные штыри или их часть могут иметь дополнительные поражающие элементы в виде закрепленных на них дополнительных шипов или витков колючей проволоки Егоза.

Благодаря тому, что защитный элемент выполнен поворотным в горизонтальной площади, на нем невозможно зафиксировать какое-либо покрытие или подтянуться, ухватившись руками за штыри. В обоих случаях нагрузка на штыри прикладывается с эксцентриситетом относительно оси вращения вала, и под действием этой нагрузки вал обязательно провернется вокруг своей оси и не позволит злоумышленнику преодолеть защитное заграждение, поскольку на нем невозможно удержаться.

Благодаря тому, что колющие поражающие элементы выполнены в виде довольно толстых заостренных штырей, их невозможно удалить обычными техническими средствами даже при наличии специального инструмента, например, ножниц по металлу или ножовки.

Благодаря наличию второго защитного элемента в виде коаксиально расположенных относительно вала витков колючей проволоки егоза или другого типа колючей проволоки, свободные пространства между колющими шипами первого защитного элемента полностью перекрыты.

Таким образом, предложенное защитное заграждение обеспечивает достижение технического результата, указанного в постановке задаче, а именно: повышение технико-эксплуатационных характеристик и потребительских свойств, в частности, защитных свойств барьера безопасности.



Дальнейшая сущность изобретения поясняется иллюстративным материалом, на котором изображено следующее:

  • фиг.1 – секция защитного заграждения в сборе, вид спереди, вариант со сплошным валом с цапфами под подшипники и колюще-режущей лентой, размещенной спирально на поверхности вала и прямолинейно на штырях;
  • фиг.2 – вид в плане защитного элемента, вариант со сплошным валом с цапфами под подшипники и колючей проволокой Егоза, размещенной спирально на штырях;
  • фиг.3 – вариант с неподвижным валом, на который надета сплошная труба с шипами и колюще-режущей лентой, размещенной прямолинейно на трубе;
  • фиг.4 -Колючая проволока Егоза размещена прямолинейно и спирально на трубе и прямолинейно и спирально на шипах.

Варианты выполнения колюще-режущих поражающих элементов:

  • фиг.5 – заостренный штырь с острыми шипами;
  • фиг.6 – заостренный штырь, обмотанный колючей проволокой Егоза;
  • фиг.7 – заостренный штырь с заостренными ответвлениями.

Каждая секция предложенного защитного заграждения включает защитный элемент 1, расположенный, преимущественно, горизонтально, и установленный на поддерживающих его узлах 2. Поддерживающие узлы 2 выполнены в виде, вертикальных стоек 3 с радиальными подшипниками 4 на верхнем конце. Защитный элемент 1 выполнен в виде вала 5 с цапфами 6 для закрепления вала 5 в радиальных подшипниках 4, благодаря чему вал 5 имеет возможность свободно вращаться относительно своей продольной оси. На наружной цилиндрической поверхности вала 5 радиально закреплены методом сварки или установлены на резьбе, множество колющих поражающих элементов, выполненных в виде заостренных штырей 7. Колючая проволока Егоза 8 намотана прямолинейно или по спирали на вал 5. Аналогичная колючая проволока 9 расположена прямолинейно или по спирали на заостренных штырях 7.

Для повышения защитных свойств и устрашающего эффекта, вал 5 защитного элемента 1 может быть снабжен электрическим или иным приводом принудительного вращения любой известной конструкции (не показан ввиду общеизвестности). Принудительное вращение вала 5 с заостренными штырями 7 зрительно повышает агрессивность защитного заграждения и может применяется в случаях, повышенной опасности проникновения на охраняемый объект.

Как еще один вариант исполнения, вал 5 может быть выполнен неподвижным, а его внешняя цилиндрическая поверхность образована трубой 10, которая свободно надета на вал 5,и на которой закреплены заостренные штыри 7. Этот вариант иллюстрирует лишь конструктивное изменение барьера безопасности, сущность предложения от этого не меняется: заостренные штыри 7 и колюще-режущие ленты 8 и 9 все равно остаются поворотными относительно продольной оси вала 5.

Для усиления агрессивности или поражающих свойств заостренных штырей 7, они могут быть снабжены дополнительными поражающими элементами в виде острых шипов 11, или обмотаны витками колючей проволоки Егоза 12, или закрепленных на них заостренных ответвлений различной длины 13.

Предложенное защитное заграждение работает следующим образом.

При попытке злоумышленника ухватиться за заостренные штыри 7 руками и подтянуться, вал 5 проворачивается и штыри 7, за которые ухватились руками, окажутся внизу, а над ними окажутся смежные радиальные шипы 7, что не позволяет перелезть через защитный элемент 1. При попытке нарушителя перехватиться за другие шипы 7, все повториться снова благодаря очередному повороту вала 5 в подшипниках 4. Тоже самое будет происходить при попытке накрыть защитный элемент 1 любым листовым материалом: при попытке зафиксировать материал, а тем более залезть на него возникший эксцентриситет принудит вал 5 проворачиваться, не давая злоумышленнику залезть на защитный элемент. Ухватиться за вал 5 между штырями 7 не позволяет колючая проволока 8 и 9. Поэтому перелезть через предложенное защитное заграждение либо нарушить его целостность не представляется возможным.

Кроме того, наличие на штырях 7 дополнительных поражающих элементов в виде шипов 11, дополнительных витков колючей проволоки Егоза 12 или заостренных ответвлений 13 вообще исключает возможность их обхвата руками, что еще в большей степени повышает защитные свойства предложенного барьера безопасности.

Поскольку колющие поражающие элементы выполнены в виде довольно толстых штырей 7, их невозможно удалить обычными техническими средствами, например, ножницами по металлу или кусачками, что еще в большей степени повышает надежность защиты объектов, на которых будет применяться барьер безопасности Егоза-Аллигатор.

Главное отличие заявляемого технического решения, от ранее известных, заключается в том, что защитный элемент выполнен подвижным, в частности, вращающимся в горизонтальной плоскости, а колющие поражающие элементы выполнены в виде довольно толстых заостренных штырей. Эти элементы в свою очередь могут быть оснащены дополнительными поражающими элементами в виде острых шипов, заостренных ответвлений или витков колючей проволоки егоза, а также в том, что на валу и/или на заостренных штырях прямолинейно или по спирали установлена та же колючая проволока Егоза. Указанные отличия, в совокупности, исключают какую-либо возможность преодоления защитного заграждения за счет поворота защитного элемента в случае приложения к нему какой-либо нагрузки и отсутствия доступа к пространству между защитными шипами. Именно эти обстоятельства позволяют считать предложенное защитное заграждение практически непреодолимым. Ни одно из известных защитных заграждений не может обладать подобными свойствами, поскольку их защитные элементы либо выполнены неподвижными, либо легко разрушаемые при помощи обычного слесарного инструмента.

Предложенное техническое решение проверено на практике. Защитное заграждение «Егоза-Аллигатор» не содержит каких-либо элементов и узлов, которые невозможно было бы воспроизвести на современном этапе развития науки и техники, в частности, при изготовлении барьеров безопасности и защитных заграждений. Следовательно, приемлемо для промышленного применения, имеет технические и иные преимущества перед известными подобными техническими решениями благодаря предложенному принципу крепления защитного элемента к поддерживающим его узлам. А также оснащения вторым защитным элементом в виде спирали из колючей проволоки егоза и дополнительными поражающими элементами, что подтверждает возможность достижения технического результата заявляемым объектом. В известных источниках информации не обнаружено подобных защитных заграждений с указанными в предложении существенными отличительными признаками, а потому, считается таковым, что может получить правовую защиту.

К основным техническим преимуществам предложенного технического решения, по сравнению с прототипом, можно отнести следующее:

  • повышение защитных свойств барьера безопасности за счет того, что защитный элемент выполнен поворотным относительно поддерживающих его узлов;
  • повышение технико-эксплуатационных характеристик за счет невозможности разрушения целостности его колющих поражающих элементов обычными средствами;
  • повышение барьерных свойств за счет оснащения вала и/или заостренных штырей колючей проволокой Егоза;
  • повышение поражающих свойств за счет оснащения колющих поражающих элементов дополнительными поражающими элементами, такими например, как дополнительные шипы или витки колючей проволоки Егоза;
  • повышения устрашающего и заградительного эффекта за счет принудительного вращения защитного элемента.
  • повышение эффективности и надежности защиты охраняемых объектов использующих защитное заграждение Егоза-Аллигатор.

Социальный эффект от внедрения предложенного технического решения, в сравнении с использованием прототипа, получают за счет невозможности проникновения на охраняемые объекты вследствие исключительно высокой надежности их защиты.

Экономический эффект получают за счет снижения вероятности, расхищения складских хозяйств и прочих объектов вследствие гарантированной надежности их от воров, проникновения террористов и других злоумышленников на режимные объекты.

После описания предложенного защитного заграждения, специалистам в данной области знаний должно быть очевидным, что все вышеописанное является лишь иллюстративным, а не ограничительным, будучи представленным данным примером. Многочисленные возможные модификации защитного или поражающих элементов, в частности, их количество, размеры, используемые приводы и подшипники, варианты размещения витков колюче проволоки Егоза, тип использованной колючей проволоки могут изменяться в различном соотношении, и, понятно, находятся в пределах объема одного из обычных и естественных подходов к конструированию в данной области знаний и рассматриваются таковыми, которые находятся в пределах объема данного технического решения.

Квинтэссенцией предложенного технического решения является то, что защитный элемент выполнен поворотным, а колющие элементы оснащены дополнительными поражающими элементами, как штыревыми, так и витками колючей проволоки егоза, и именно эти обстоятельства, в совокупности, позволяют приобрести предложенному защитному заграждению перечисленные и иные преимущества. Изменения и/или использования лишь отдельных конструктивных элементов предложенного защитного заграждения, естественно, ограничивает спектр преимуществ, перечисленных выше, и не могут считаться новым техническим решением в данной области знаний, поскольку иное, подобное описанному защитному заграждению, уже не требует никакого творческого подхода от конструкторов и инженеров, а следовательно и не могут считаться результатами их творческой деятельности или новыми объектами интеллектуальной собственности, подлежащим защите охранительными документами.

Формула полезной модели

  1. Защитное заграждение, которое включает как минимум два защитного элемента, один из вращающегося барабана с шипами, второй из одной или нескольких спиралей колючей проволоки Егоза. Поддерживающие его узлы, которые установлены с некоторым интервалом друг от друга, и имеющие встроенные в верхней части подшипники для обеспечения горизонтального вращения вала защитного элемента, который может как свободно вращаться, так и быть оснащенным приводом его принудительного вращения.
  2. Защитное заграждение по п. 1, отличающееся тем, что колющие поражающие элементы снабжены дополнительными поражающими элементами в виде закрепленных на них в хаотическом или симметричном порядке заостренных ответвлений различной длины, или дополнительными витками колючей проволоки Егоза.
