Колючая лента
Патент Украины: №125862
Автор: Ткаченко Юрий Владимирович
Раздел МПК: B21F 25/00 – Колючая проволока, сетки, ограждения, ткани из проволоки
Опубликовано: 22.06.2022, бюл. №25/2022
Колючая лента, полученная из металлической ленты, содержащей центральный участок, армированный упругой проволокой круглого сечения, которая закреплена и удерживается на ней завальцованными кромками того же центрального участка ленты, и большое количество противоположных пар элементов, которые целостно сформированы с ней, причем пары элементов расположены вдоль центрального участка ленты равномерно, а также каждый элемент в паре состоит из основания и противоположно направленных шипов, выполненных с наружных сторон элемента, при этом между боками элементов расположенных рядом пар элементов образовано внутреннее широкое пространство, которое снаружи ограничено остриями зубцов этих элементов, которая отличается тем, что во внутреннем широком пространстве расположены дополнительные противоположные пары поражающих элементов, которые также целостно сформированы с центральным участком, но имеют меньшую высоту основания и образуют другой ярус поражающих элементов, причем в первом и втором ярусах поражающих элементов их шипы встречно направлены и находятся в одной плоскости.
Изобретение относится к метизному производству, а именно к производству колючих лент, которые используют для сооружения барьеров безопасности, предназначенных для предотвращения неправомочного проникновения на режимные объекты. Известна армированная колючая лента, полученная из металлической ленты, содержащая центральный участок и большое количество противоположных пар элементов, цельно сформированных с ней, причем пары элементов расположены вдоль центрального участка ленты равномерно, а также каждый элемент в паре состоит из основания и противоположно направленных. зубцов, выполненных с наружных сторон элемента, при этом между боками элементов расположенных рядом пар элементов образовано внутреннее широкое пространство, которое снаружи ограничено остриями зубьев этих элементов. Центральный участок ленты армирован центральной упругой проволокой, преимущественно круглого сечения, которое закреплено и удерживается на ней завальцованными кромками того же центрального участка ленты [см. пат. Украины №33526 из класса B21F 25/00 опубликован 26.06.2008 года в Бюл. №12].
Основным существенным недостатком известного технического решения является низкая поразительная способность колючей ленты, что обусловлено расположением встреч направленных зубцов на одном уровне. Если одежда нарушителя режима попадет между зубцами и зацепится за острые зубцы, его освободить от зубцов достаточно просто: достаточно одежду оттянуть от одного зубца и затем освободить от другого. Это связано с тем, что противоположные пары зубцов находятся на определенном расстоянии и имеют определенное пространство между ними, в котором отсутствуют какие-либо механические препятствия для задержания нарушителя одежды. Наиболее близким по своей сути и достигаемому эффекту и принимаемому за прототип является легкое заграждение, состоящее из колючей ленты, полученной из металлической ленты, содержащей центральный участок и большое количество противоположных пар элементов, целостно сформированных с ней, причем пары элементов расположены вдоль центрального участка ленты равномерно, а также каждый элемент в паре состоит из основания и противоположно направленных шипов, которые выполнены без зазоров между поражающими элементами с помощью однотипных эллипсоидных протечек по касательным сторонам и дополнительно развернуты в радиальном направлении. один относительно другого под углом около 45° [см. пат. Российской Федерации №85107 из класса B21F 25/00 опубликован 27.07.2009 года в Бюл. №21]. Несмотря на то, что данное легкое заграждение имеет объемную конструкцию, обусловленную разверткой элементов вдоль своей продольной оси, поражающие свойства колючей ленты, именно тем разверткой сведены к минимуму, поскольку каждый развернут элемент относительно предыдущего на 45°, в принципе отсутствуют встречно направленные шипы, а значит, при зацеплении одеждой за один шип, одежду легко снять с шипа, даже не поранившись. То есть это легкое заграждение обладает низкими задерживающими свойствами, что и является его существенным техническим недостатком. В основу изобретения поставлена задача повышения защитных свойств колючей ленты за счет наделения внутреннего пространства между поражающими элементами вторым ярусом поражающих элементов со встречно направленными шипами, но расположенных ниже шипов основных поражающих элементов путем принципиального изменения конструкции колючей ленты.
Решение поставленной задачи достигается тем, что колючая лента, полученная из металлической ленты, содержащая центральный участок и большое количество противоположных пар элементов, целостно сформированных с ней, причем пары элементов расположены вдоль центрального участка ленты равномерно, а также каждый элемент в паре состоит из основания и противоположно направленных шипов, выполненных с наружных сторон элемента, при этом между боками элементов расположенных рядом пар элементов образовано внутреннее широкое пространство, которое снаружи ограничено остриями зубцов этих элементов, согласно предложению, во внутреннем широком пространстве расположены дополнительные противоположные пары поражающих элементов, которые также целостно сформированы с центральным участком, но имеют меньшую высоту основания и образуют другой ярус поражающих элементов.
Центральный участок колючей ленты может быть армирован центральной упругой проволокой, преимущественно круглого сечения, которое закреплено и удерживается на ней завальцованными кромками того же центрального участка ленты. Использование внутреннего широкого пространства для расположения в нем дополнительных впечатляющих элементов ниже по высоте никак не увеличивает габариты колючей ленты, в частности ее ширину. Наличие второго яруса поражающих элементов увеличивает вероятность задержания нарушителя, поскольку, как показывает практика, встречно направленные шипы на разных ярусах слишком усложняют освобождение застрявшей между ними одежды, поскольку расстояние между шипами достаточно ограничено, а расположение их в разных ярусах не препятствует движению освобождения, поскольку еще шипы и в верхнем ярусе.

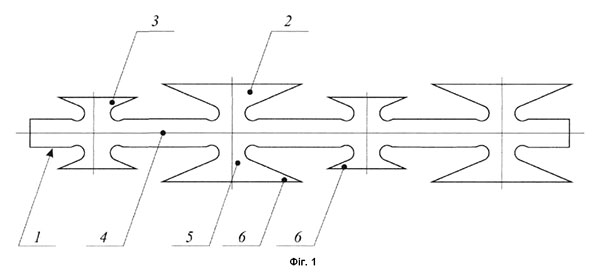

Таким образом, совокупность существенных признаков, полученных благодаря расположению дополнительных впечатляющих элементов в широком пространстве между основными поражающими элементами на новом ярусе, обеспечивает повышение задерживающих свойств предлагаемой колючей ленты, а, следовательно, и достижение решения поставленной задачи. Последующая суть предлагаемого технического решения объясняется совместно с иллюстративным материалом, на котором изображена предложенная колючая лента без армирования центрального участка (фиг. 1) и с армированием центрального участка упругой проволокой (фиг. 2).
Предлагаемую колючую ленту получают из металлической ленты 1 путем штамповки поражающих элементов первого 2 (наружного яруса) и впечатляющих элементов 3 второго (внутреннего яруса). Центральный участок 4 и впечатляющие элементы 2 и 3 представляют собой цельную конструкцию. Причем поражающие элементы 2 и 3 расположены равномерно вдоль центрального участка ленты 4 1. Каждый поражающий элемент 2 или 3 состоит из основания 5 и противоположно направленных шипов 6. Между сторонами поражающих элементов 2, расположенных рядом, образовано внутреннее широкое пространство, в котором сформированы поражающие элементы 3 (нижнего яруса).
Центральный участок 4 колючей ленты может быть армирован центральной упругой проволокой 7, предпочтительно круглого сечения, которое закреплено и удерживается на ней завальцованными кромками того же центрального участка 4 ленты 1.
Колючую ленту предлагаемой конструкции используют следующим образом.
Из колючей ленты изготавливают заграждение, закрепляемое на земле или на столбах. Упругая проволока 7 позволяет получить объемную конструкцию заграждения, в случае, когда им армирован центральный участок 4. При попытке нарушить режимный огражденный объект, шипы 6, расположенные на разных уровнях, надежно захватывают одежду нарушителя и существенно усложняют его высвобождение, поскольку встречно направлены шипы 6 на разных ярусах, в совокупности с шипами 6 на верхнем ярусе, не образуют свободного пространства между поражающими элементами 2 и 3. Таким образом, предложенная колючая лента более надежно препятствует возможности проникновения на режимный объект за счет более высокого свойства зацепляться.
Существенное отличие предлагаемого технического решения, по сравнению с ранее известными, состоит в том, что шипы поражающих элементов расположены встречно направленными на разных уровнях, причем внутренний ярус поражающих элементов расположен в пространстве между поражающими элементами внешнего яруса, что позволяет сохранить габаритные размеры колючей ленты с одновременным. повышением задерживающих свойств. Ни одна из известных колючих лент не может обладать указанными свойствами, поскольку не имеют в своем составе двухярусных впечатляющих встречно направленных шипов.
Предлагаемое техническое решение проверено на практике. Колючая лента не содержит в своем составе ни одного элемента, который невозможно воспроизвести на современном уровне развития науки и техники, в частности, в области изготовления защитных изгородей из колючей ленты, а, следовательно, считается промышленно подходящей. В патентной и научно-технической литературе не обнаружено подобных колючих лент, с совокупностью существенных признаков, которые ей придали новые полезные свойства, а значит, предложение считается новым.
К техническим преимуществам предлагаемого технического решения по сравнению с прототипом можно отнести следующее:
- повышение поразительных свойств за счет наличия второго яруса встречно направленных шипов;
- хранение габаритных размеров ленты (ширины) за счет того, что второй ярус поражающих элементов располагается во внутреннем пространстве между поражающими элементами внешнего яруса.
Социальный эффект от внедрения предлагаемого технического решения по сравнению с использованием прототипа получат за счет усиления защитных свойств колючей ленты.
