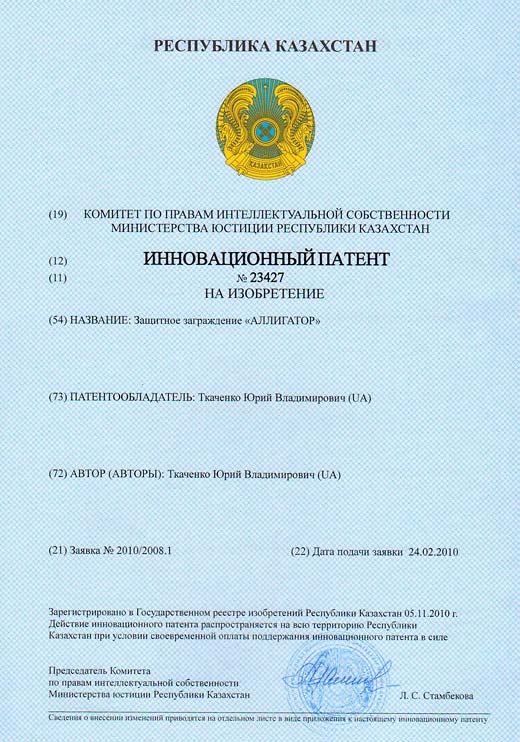

Защитное заграждение Аллигатор – патент Казахстана №23427

Патент Казахстана №23427 – Защитное заграждение Аллигатор

Патент Казахстана: №23427
Автор: Ткаченко Юрий Владимирович
Раздел МПК: B21F 25/00 – Колючая проволока, сетки, ограждения, ткани из проволоки
Раздел МПК: E04H 17/04 – Изгороди, ограды, загоны для скота, характеризующиеся использованием проволоки особого назначения, например, колючей проволоки
Опубликовано: 15.12.2010 бюл.№12

Данное изобретение относится к области строительства охранных сооружений и систем и может быть использовано для изготовления барьеров безопасности и других защитных заграждений, которые используются в инженерных системах защиты периметра и препятствуют несанкционированному проникновению нарушителей на охраняемые объекты. Защитное заграждение Аллигатор включает в себя как минимум один защитный элемент и поддерживающие его узлы, которые установлены с определенным интервалом друг от друга. Защитный элемент заграждения выполнен в виде вала, на наружной цилиндрической поверхности которого радиально закреплено множество колюще-режущих поражающих элементов, которые выполнены в виде заостренных штырей или шипов. Поддерживающие узлы защитного заграждения Аллигатор выполнены в виде стоек с радиальными подшипниками на верхнем конце, в которых размещены концы вала защитного элемента для обеспечения возможности его горизонтального вращения. Отличительной особенностью защитного заграждения Аллигатор является то, что в нем не используются защитные элементы из колючей проволоки Егоза, равно как и из других типов колючей проволоки. Достигаемый результат – это повышение технико-эксплуатационных, прочностных и заградительных характеристик защитного заграждения.

Изобретение относится к области строительства охранных сооружений и систем, в состав которых входят колюще-режущие элементы, и предназначено для изготовления на его основе защитных заграждений, применяемых в инженерных системах защиты периметра усиленной конструкции для предупреждения несанкционированного проникновения нарушителей на охраняемые объекты.

Известен забор, который используется для защиты территории от проникновения людей или крупных животных, содержащий горизонтальные перекладины из уголка, которые прикреплены к вертикальным столбам, вертикальные штакетины, приварены к указанным перекладинам с определенным интервалом между ними. Столбы и штакетины изготовлены из металлопроката с прямыми двугранными углами. Концы столбов, также как и штакетин имеют отрез каждого прямого двугранного угла таким образом, чтобы на данном конце образовался шип. [см. патент России №2296203 по классу E04H 17/14, опубликованный 27.03.2007 года].

Основным недостатком этого забора считаются его недостаточные защитные свойства. Этот недостаток можно объяснить следующим образом. Поскольку вышеуказанный забор имеет плоскую конструкцию, а также штакетины установлены с определенным интервалом между ними и соединены горизонтальными перекладинами не оснащенными колюще-режущими поверхностями, то можно без труда взяться руками за эти перекладины между штакетинами и без труда перелезть через забор, не получив никаких травм о шипы.

Этот недостаток устранен в барьере безопасности «Дикобраз», который состоит из набора сферических защитных элементов. Каждый элемент состоит из проволоки-основы, на которую навита или обжата полоса колючей ленты. Сама проволока основа свивается в пространственный каркас сферической формы с жестким экваториальным кольцом, установленным внутри витков навитой или обжатой колючей ленты. Витки навитой или обжатой колючей ленты скреплены между собой в полюсах сферы, а также с экваториальным кольцом. При возведении барьера безопасности первый сферический защитный элемент крепится к вертикальной или наклонной стойке и устанавливается на месте охранного рубежа. Далее, рядом с первым устанавливается второй, третий сферический защитный элемент и так далее, последовательно по всей длине охранного рубежа [см. патент России №2272113 по классу E04H 17/04, опубликованный 20.03.2006 года].

Основным недостатком барьера Дикобраз является то, что сферические защитные элементы барьера не связаны между собой по всей длине охранного рубежа. Поэтому, для образования свободного прохода через барьер безопасности достаточно всего лишь зацепит и отогнуть один защитный элемент, поскольку остальные сферические защитные элементы не будут препятствовать срыву или отгибу соседнего элемента. Именно это обстоятельство снижает эффективность использования данного барьера в инженерных системах защиты периметра.

Наиболее близким по своей сущности и достигаемому эффекту, и который принимаем за прототип, является защитное заграждение, которое включает в себя как минимум один защитный элемент, выполненный в виде скрученной по спирали армированной колючей ленты или колючей проволоки Егоза с множественными узлами поддержки, которые установлены с интервалом друг от друга. Спиралей из колючей проволоки Егоза может быть и несколько и различных диаметров , а также спирали могут иметь различных диаметров базовую секцию и вертикальную секцию, между которыми размещена спираль из колючей проволоки егоза или другого типа колючей проволоки. Витки проволочной спирали прикреплены к секциям узла поддержки, что позволяет создать устойчивый барьер как в горизонтальном, так и в вертикальном плане[см. Международную заявку №WO 2007/078307 по классу B21F 25/00, опубликованную 12.07.2006 года].

Основным данного защитного заграждения являются его низкие заградительные свойства. Защитный элемент его выполнен неподвижным, а следовательно его можно легко преодолеть. . Этот способ преодоления барьера можно описать следующим образом. Неподвижный защитный элемент из спирали колючей проволоки Егоза легко накрыть каким-либо плотным материалом, например брезентом, тем самым полностью устранить колюще-режущие действие поражающих элементов колючей проволоки, используемой как основной поражающий элемент защитного заграждения. Более того, поражающие элементы егозы в этом случае наоборот окажут помощь, удерживая лист материи зубцами колючей проволоки от ее сползания, что позволяет злоумышленнику преодолеть защитные свойства колючей проволоки, а следовательно и всего барьера безопасности.

Вторым существенным недостатком данного защитного заграждения являются его низкие технические характеристики, в частности прочность. Наличие этого недостатка обусловлено следующим. Защитный элемент заграждения выполнен из колючей проволоки Егоза. Поскольку колючая лента являющаяся основным поражающим элементом колючей проволоки изготавливается из тонколистового металла, армирующая проволока может быть выполнена из проволоки малого диаметра, ее можно легко перерезать, например обычными ножницами по металлу, или перекусить обычными кусачками, тем самым нарушив целостность защитного элемента барьера безопасности и таким образом образовав свободный проход в защитном заграждении, обеспечив беспрепятственное проникновение нарушителя на охраняемый объект.

В основу изобретения поставлена задача повышения технико-эксплуатационных характеристик защитного заграждения. Это достигается за счет обеспечения невозможности разрушения целостности защитного элемента заграждения или размещения на нем каких-либо плотных покрытий, которые могут нейтрализовать поражающее действие защитного элемента путем выполнения защитных элементов жесткими и подвижными относительно поддерживающих узлов. А также отказа от использования колючей проволоки Егоза, равно как и любой другой колючей проволоки как защитного элемента барьера безопасности.

Решение поставленной задачи достигается тем, что защитное заграждение включает как минимум один защитный элемент и поддерживающие его узлы, которые установлены с определенным интервалом друг от друга. Согласно предложению, защитный элемент имеет исполнение виде цилиндра, на наружной поверхности которого радиально закреплены, множество колюще-режущих поражающих элементов, выполненных в виде заостренных штырей или шипов, а поддерживающие узлы выполнены в виде стоек которые оснащены подшипниками на верхнем конце. В подшипниках размещены концы вала защитного элемента что обеспечивает возможность его вращения в горизонтальной плоскости.

Для повышения устрашающего эффекта вал защитного элемента может быть дополнительно оснащен приводом любой известной конструкции для его принудительного вращения.

Как вариант исполнения, вал может быть выполнен неподвижным, а его внешняя цилиндрическая поверхность представляет собой трубу свободно надетую на этот вал и которая имеет возможность вращаться относительно вала. Сущность предложенного технического решения от этого не меняется: его поражающие элементы, закрепленные на поверхности трубы, все равно остаются поворотными. При этом труба может быть применена не цельная по длине, а в виде набора колец, которые надеты на вал, что делает независимым поворот отдельных колюще-режущих поражающих элементов, закрепленных на каждом отдельном кольце, от поворота других колец с шипами по всей длине защитного элемента.

Для усиления поражающих свойств колюще-режущих поражающих элементов заостренные штыри могут быть оснащены дополнительными поражающими элементами в виде закрепленных на них дополнительных шипов различной длины, могут быть обмотаны колючей проволокой Егоза или любой другой колючей проволокой.

Благодаря тому, что защитный элемент заграждения выполнен поворотным в горизонтальной плоскости, на нем невозможно зафиксировать какое-либо покрытие или ухватиться руками за штыри и подтянуться. В любом случае воздействия вал, или труба с установленными шипами повернется за счет возникшей эксцентричной нагрузке и не позволит зафиксировать на заграждении какое либо покрытие, равно как и перелезть через него, поскольку вследствие того же вращения вала злоумышленнику не удастся преодолеть препятствие.

Благодаря тому что колющие поражающие элементы выполнены в виде довольно толстых заостренных штырей, их невозможно удалить обычными техническими средствами и инструментами, например ножницами по металлу или обычными кусачками.

Таким образом, предложенное защитное заграждение обеспечивает достижение технического результата, указанного в поставленной задаче, а именно: повышение технико-эксплуатационных и потребительских характеристик защитного заграждения в частности, его защитных свойств.


Дальнейшая сущность изобретения поясняется иллюстративным материалом, на котором изображено следующее:

  • фиг.1 – секция защитного заграждения в сборе, вид спереди;
  • фиг.2 – вид в плане защитного элемента, вариант со сплошным валом с цапфами под подшипники;
  • фиг.3 – то же самое, вариант с неподвижным валом, на который надета сплошная труба с шипами;
  • фиг.4 – то же самое, вариант с неподвижным валом, на который надет набор колец с шипами.

Варианты выполнения колющих поражающих элементов:

  • фиг.5 – заостренный штырь с острыми шипами;
  • фиг.6 – заостренный штырь, обмотанный колючей проволокой;
  • фиг.7 – заостренный штырь с дополнительными заостренными ответвлениями.

Каждая секция предложенного защитного заграждения включает защитный элемент 1,который расположен в горизонтальном положении и установлен на поддерживающих его узлах 2. Поддерживающие узлы 2 выполнены в виде, вертикальных стоек 3 с вмонтированными на верхнем конце радиальными подшипниками 4.

Защитный элемент 1 выполнен в виде вала 5 с цапфами 6 для закрепления вала 5 в радиальных подшипниках 4, благодаря чему вал 5 имеет возможность свободно вращаться относительно своей продольной оси.

На наружной цилиндрической поверхности вала 5 радиально закреплены, методом сварки или установлены на резьбе, множество колющих поражающих элементов, выполненных в виде заостренных штырей 7.

Для повышения устрашающего эффекта вал 5 защитного элемента 1 может быть снабжен приводом любой известной конструкции для обеспечения его принудительного вращения (не показан ввиду общеизвестности). Принудительное вращение вала 5 с заостренными штырями 7 визуально повышает агрессивность защитного заграждения и при этом реально повышает его защитные свойства. Привод вращения может применяется не на постоянной основе, а в случаях, когда становится явной попытка проникнуть на охраняемую территорию или объект.

Как вариант исполнения, вал 5 может быть выполнен неподвижным, а его внешняя цилиндрическая поверхность образована трубой 8, которая свободно надета на вал 5 для обеспечения ее вращения в горизонтальной плоскости и на которой закреплены заостренные штыри 7. Сущность предложения от этого не меняется: заостренные штыри 7 все равно остаются поворотными относительно продольной оси вала 5. Вместо трубы 8 может на вал может быть надет набор колец 9, что делает независимым поворот отдельных заостренных штырей 7, расположенных на одном кольце 9, от других заостренных штырей 7, расположенных на других кольцах 9.

Для усиления агрессивности или поражающих свойств заостренных штырей 7 они могут быть снабжены дополнительными поражающими элементами в виде закрепленных на них в любом порядке дополнительных шипов 10 или штырей 11, а также могут быть обмотаны колючей проволокой Егоза.

Предложенное защитное заграждение работает следующим образом.

При попытке злоумышленника ухватиться за заостренные штыри 7 руками и подтянуться вал 5 проворачивается, и штыри 7, за которые ухватились руками, окажутся внизу, а над ними окажутся шипы 7 радиально расположенные на валу, что не позволяет перелезть через защитный элемент 1. При попытке перехватиться за другие шипы 7 все повториться снова благодаря очередному повороту вала 5 в подшипниках 4. То же самое будет происходить при попытке накрыть защитный элемент 1 любым листовым материалом: при попытке зафиксировать материал, а тем более залезть на него, возникший эксцентриситет воздействует на вал 5, который будет проворачиваться, не давая злоумышленнику залезть на защитный элемент. Вследствие этого преодолеть предложенное защитное заграждение не представляется возможным.

Кроме того, наличие на штырях 7 дополнительных поражающих элементов в виде шипов 10, колючей проволоки 11 или заостренных ответвлений 12 вообще исключает возможность их обхвата руками, что еще в большей степени повышает заградительные свойства предложенного заграждения.

Поскольку колющие поражающие элементы выполнены в виде довольно толстых штырей 7, их невозможно удалить с вала заграждения обычными техническими средствами или инструментами, например ножницами по металлу или кусачками, что еще в большей степени повышает надежность защиты объектов на которых используется данное защитное заграждение.

Существенное отличие заявляемого технического решения от ранее известных заключается в том, что защитный элемент заграждения выполнен подвижным, в частности вращающимся в горизонтальной плоскости, а колющие поражающие элементы выполнены в виде толстых заостренных штырей, и они могут быть оснащены дополнительными поражающими элементами в виде острых шипов, заостренных ответвлений или витков колючей проволоки. Указанные отличия в совокупности исключают какую-либо возможность преодоления нарушителем защитного заграждения за счет действия защитных шипов и поворота защитного элемента в случае приложения к нему какой-либо нагрузки. Именно это обстоятельство позволяет считать предложенное защитное заграждение практически непреодолимым. Ни одно из известных защитных заграждений не может обладать отмеченными свойствами, поскольку их защитные элементы либо выполнены неподвижными, либо изготовлены из тонкого материала и элементов, целостность которых легко разрушить с применением обычного слесарного инструмента. Именно по этой причине в качестве защитного элемента заграждения используются стальные шипы а не колючая проволока Егоза.

Предложенное техническое решение проверено на практике. Защитное заграждение «Аллигатор» не содержит никаких элементов и узлов, которые невозможно было бы воспроизвести на современном этапе развития науки и техники, в частности при производстве барьеров безопасности и защитных заграждений, следовательно, приемлемо для промышленного применения. Защитное заграждение имеет технические и иные преимущества перед известными подобными техническими решениями благодаря предложенному принципу крепления защитного элемента к поддерживающим его узлам, что подтверждает возможность достижения технического результата заявляемым объектом. В известных источниках информации не обнаружено подобных защитных заграждений с указанными в предложении существенными отличительными признаками, а потому считается таковым, что может получить правовую защиту.

К основным техническим преимуществам предложенного технического решения, по сравнению с его прототипом, можно отнести следующие:

  • повышение защитных свойств заграждения за счет того, что защитный элемент выполнен поворотным относительно поддерживающих его узлов;
  • повышение технико-эксплуатационных и прочностных характеристик за счет невозможности разрушения целостности его колюще-режущих поражающих элементов обычными средствами;
  • повышение поражающих свойств за счет оснащения колющих поражающих элементов дополнительными поражающими элементами, такими например, как дополнительные шипы или витки колючей проволоки Егоза;
  • повышение устрашающего и заградительного эффекта за счет принудительного вращения защитного элемента;
  • повышение эффективности и надежности защиты объектов на которых используется защитное заграждение Аллигатор.

Социальный эффект от внедрения предложенного технического решения, в сравнении с использованием прототипа, получают за счет усиления защиты периметра вплоть до полной невозможности проникновения на охраняемые объекты.

После описания предложенного защитного заграждения специалистам в данной области знаний должно быть очевидным, что все вышеописанное является лишь иллюстративным, а не ограничительным, будучи представленным данным примером. Многочисленные возможные модификации защитного элемента или его поражающих частей, в частности их количество, размеры, используемые приводы и подшипники, варианты размещения, могут изменяться в различном соотношении и, понятно, находятся в пределах объема одного из обычных и естественных подходов к конструированию в данной области знаний и рассматриваются находящимися в пределах объема данного технического решения.

Квинтэссенцией предложенного технического решения является то, что защитный элемент выполнен поворотным, а колюще-режущие элементы оснащены дополнительными поражающими элементами, и именно эти обстоятельства в совокупности позволяют приобрести предложенному защитному заграждению Аллигатор перечисленные и иные преимущества. Изменения и/или использование лишь отдельных конструктивных элементов предложенного защитного заграждения, естественно, ограничивает спектр преимуществ, перечисленных выше, и не могут считаться новым техническим решением в данной области знаний, поскольку иное заграждение, подобное описанному, уже не требует никакого творческого подхода от конструкторов и инженеров, а потому и не может считаться результатом их творческой деятельности или новым объектом интеллектуальной собственности, который подлежит защите охранительными документами.

Формула изобретения

  1. Защитное заграждение, которое включает как минимум один защитный элемент и поддерживающие его узлы, установленные с определенным интервалом друг от друга, отличающееся тем, что защитный элемент выполнен в виде вала, на наружной цилиндрической поверхности которого радиально закреплены, множество колюще-режущих поражающих элементов, выполненных в виде заостренных штырей, а поддерживающие узлы выполнены в виде стоек с радиальными подшипниками на верхнем конце, в которых размещены концы указанного вала защитного элемента для обеспечения возможности вращения последнего.
  2. Защитное заграждение по п.1, отличающееся тем, что вал защитного элемента снабжен приводом обеспечивающим его принудительное вращение.
  3. Защитное заграждение по п.1, отличающееся тем, что вал выполнен неподвижным, а его внешняя подвижная цилиндрическая поверхность образована трубой, свободно надетой на вал.
  4. Защитное заграждение по п.3, отличающееся тем, что внешняя подвижная цилиндрическая поверхность образована набором колец, свободно надетых на вал.
  5. Защитное заграждение по любому из пп.1-4, отличающееся тем, что колюще-режущие поражающие элементы снабжены дополнительными поражающими элементами в виде дополнительных штырей, шипов или витков колючей проволоки Егоза.
