La barrière de sécurité Yezh – brevet de Russie №93039

Brevet de Russie №93039 – La barrière de sécurité Yezh

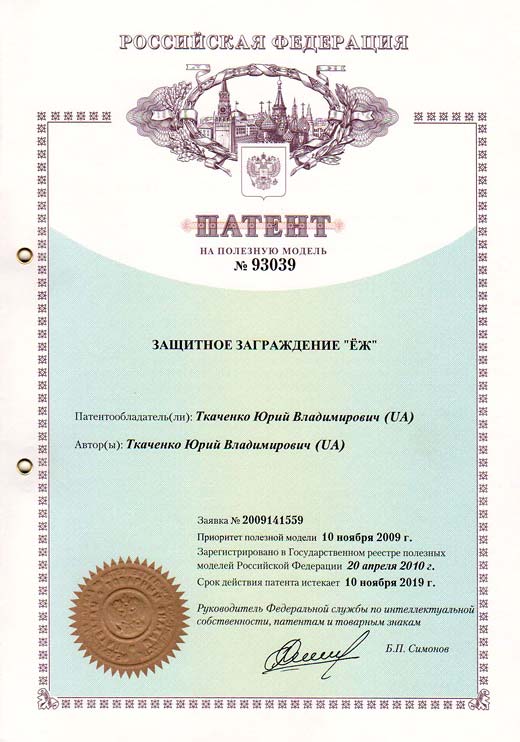

Le Brevet de Russie: №93039
Auteur: Yuriy Tkachenko
Section de IPC: B21F 25/00 – Fil de fer barbelé, treillis métallique, tissus métalliques
Section de IPC: E04H 17/04 – Clôtures, barrières, enclos caractérisées par l'utilisation de fil à usage spécial, par exemple du fil barbelé
Publié: 20.04.2010

Utilisez: pour la fabrication de barrières de sécurité, qui comprennent des éléments épineuses utilisées comme barrières pour empêcher l'entrée illégale de personnes et d'animaux sur des sites sensibles. La clôture de sécurité inventive consiste en un ensemble d'éléments de sécurité autonomes, dont chacune comprend de nombreuses clôtures, fixés sur le substrat. Membres, affectant comprend une bande de fer barbelé dur broches coniques de différentes longueurs sont attachés de manière symétrique ou au hasard, et de préférence radialement à la base. La base est formée comme une structure solide continue convexe, comme un segment sphérique ou cylindrique. Pour augmenter le poids du substrat, la cavité interne peut être rempli de tout matériau lourd, tel que le béton coulé. Broches pointues peuvent être fournis avec des éléments supplémentaires frappantes dans le formulaire ci-joint à eux dans un ordre aléatoire ou branches symétriques coniques de différentes longueurs, ou des pointes, ou bande barbelée enroulés. L'élément de sécurité peut être fournie avec une rotation d'entraînement positif de sa base. Les avantages techniques: augmentation des propriétés de protection; extension de la portée; l'augmentation des propriétés destructives; la complexité de l'enlèvement non autorisé; la possibilité d'auto-installation; augmenter l'effet dissuasif; l'incapacité de retirer les clôtures; l'amélioration de l'efficacité et de la fiabilité de la protection des sites sensibles.

L'invention concerne le domaine de la construction des installations et des systèmes de sécurité, qui comprennent des éléments de bande de fer barbelé, et peut être utilisé pour la fabrication de barrières de protection utilisés pour empêcher l'accès non autorisé de personnes et d'animaux sur des sites sensibles.

Clôture connus pour protéger contre les voleurs et autres grands animaux, qui contient une barre transversale sur un corner, attachée à une colonne verticale et clôtures vertical soudé aux barres indiquées à intervalles réguliers. Polonais et clôtures en métal roulant dièdres droites. Les extrémités supérieures des piliers et sont clôtures otrez chaque angle dièdre droit de former un plot à cette fin [voir le Brevet de Russie №2296203 de la classe E04N 17/14 publiée en 27.03.2007].

Le principal inconvénient de cet échantillonnage sont des propriétés de protection insuffisantes contre les voleurs. Cet inconvénient est expliquée comme suit. Depuis la clôture a une structure plat et clôtures installés à intervalles réguliers, vous pouvez facilement prendre la main sur la barre horizontale entre clôture et facile à escalader la clôture sans endommager d'épines. Ainsi, la fameuse barrière est efficace seulement comme une barrière pour les grands animaux, mais ne sont pas efficaces comme une barrière de sécurité contre les voleurs.

Le plus proche dans son essence et effet réalisable, pris comme un prototype, est une barrière de sécurité "Dikibraz", qui se compose d'un ensemble d'éléments de protection sphériques autonomes, dont chacune comprend de nombreuses clôtures, réalisé sous la forme d'une bande de fer barbelé tordu renforcé joint (blessure) à suite basée dans le cadre de l'espace. Le cadre de l'espace est formé sous la forme d'une sphère formée par des bobines de fils anneau méridien et équatorial installé à l'intérieur des bobines de fils méridien. Enroulements de fil Meridian collés les uns aux autres au niveau des pôles de la sphère et l'anneau équatorial. La barrière de protection érigée comme suit. Prêt premier élément de protection sphérique est fixé à un support vertical ou incliné aux pôles de la sphère et de sécurité sur place à l'étranger. De plus, adjacente à la première pièce de protection sphérique disposer la deuxième, troisième et ainsi de suite éléments de protection sphériques similaires sur toute la longueur de la barrière de sécurité, en formant une limite de protection [voir le Brevet de Russie №2272113 de la classe E04N 17/04 publiée en 20.03.2006].

Le principal inconvénient de cette barrières de sécurité importantes est la faible rigidité de ses fonctions de sécurité. Étant donné que la base sphérique est constituée d'un fil métallique relativement mince, il est facile de se déformer (écrase), formant ainsi un passage libre pour le bon surmonter les barrières de protection, ce qui réduit la fiabilité de la protection des sites sensibles.

Un autre inconvénient important des barrières de protection connus est la grande complexité de la fabrication que ses propres éléments sphériques et leur montage sur le tour de garde: après tout, chacun d'eux doit pouvoir les monter, et pour cela vous devez d'abord installer et brancher les attaches sur l'avenir de la tour. Le processus d'installation est pas sans danger pour les installateurs: une forte probabilité de blessures au cours de la manipulation d'un élément sphérique de protection lors de son attachement à la fermeture. Faire l'élément de sécurité implique la préfabrication des bases sphériques, suivis par enroulement bande barbelée qui doit passer plusieurs reprises à travers entre la base de fils méridiens que, premièrement, laborieux et de longue haleine dans le temps, et, d'autre part, il est dangereux: lorsqu'une telle manipulation complexe mains barbelés bande haute probabilité de blessure d'employé. Autrement dit, la structure de la barrière de sécurité connu est pas technologique.

Le troisième inconvénient majeur est l'impossibilité de la construction de barrière de sécuritéde son fonctionnement, si nécessaire, par exemple, pour fermer le passage. La présence de cette absence est expliquée comme suit. L'élément de sécurité présente une forme sphérique, qui est instable. Si un tel élément de protection situé sur le sol ou la chaussée, il serpente peut même se déplacer, si elle est pas fixé. Dans certains cas, comme dans les violations massives de l'ordre public, un fan de sport ou d'une jeunesse militante, il ya un besoin de dispositif bloquant la route ou le trottoir, la rupture de la barrière, etc., l'utilisation d'éléments de protection sphériques connus clôture de protection est pratiquement impossible, car il faudra beaucoup de temps pour la fixation de chacune d'elles à la surface de la route, ce qui dans le cas de force majeure n'y est pas. Cette circonstance est due à des imperfections de structure de protection se rétrécit éléments du cadre de la barrière protectrice connue.

Un autre inconvénient important des barrières de protection connus sont ses caractéristiques de faible résistance technique. La présence de cette lacune est due à la suivante. Membre de la barrière de protection fait d'une bande de fer barbelé enroulé sur un substrat métallique. Depuis la ceinture est faite de tôle ou un fil de petit diamètre, il peut être facilement coupé, par exemple, cisailles à métaux conventionnels ou la collation des pinces classiques, violant ainsi l'intégrité de l'élément de protection et formant ainsi un passage libre dans la barrière de sécurité pour pénétrer sans entrave installation sur modale, ce qui réduit la fiabilité de la protection des sites sensibles.

La base du modèle d'utilité la tâche de réduire la complexité de fabrication des barrières de protection tout en augmentant les caractéristiques techniques et opérationnelles de celui-ci, d'étendre la portée et la fiabilité de la protection des sites sensibles en raison de changements dans la structure de l'élément de sécurité en effectuant des clôtures dur et cadre sous la forme d'une construction massive solide convexe, qui symétriquement ou de façon aléatoire et lesdites clôtures monté radialement dures.

Ce but est clôture en ce que la barrière de protection, qui se compose d'un ensemble d'éléments de protection autonomes, dont chacune comprend de nombreuses clôtures, fixés sur la base de, comme le suggère membre affectant comprend une bande de fer barbelé broches dur coniques de différentes longueurs sont attachés de manière symétrique ou principalement chaotique et radialement par rapport à la base formée comme une structure solide continue convexe, comme un segment sphérique ou cylindrique.

Pour augmenter le poids du substrat, la cavité interne peut être rempli de tout matériau lourd, tel que le béton coulé.

Pour renforcer l'effet dommageable broches rigides aiguisés peuvent être fournis avec des éléments frappants supplémentaires dans le formulaire ci-joint à eux dans un ordre aléatoire ou branches symétriques coniques de différentes longueurs, ou des pointes, ou bande barbelée enroulés.

Comme le mode de réalisation, l'agressivité pour augmenter ou effrayant effet, l'élément de sécurité peut être formée en faisant tourner de force d'entraînement en rotation de sa base. Il suffit de mettre à la base, par exemple, le moteur électrique et la base de l'élément de sécurité sur l'implant de la colonne vertébrale du moteur. Rotation forcée de percer coupe-aiguilles affûtées augmente visuellement l'agressivité de l'élément de sécurité et est utilisé lors d'une tentative de percer dans l'établissement pénitentiaire ou à surmonter la partie recouverte de la route devient apparente.

En raison du fait que le fond de la base comporte un patin d'appui plane est pas nécessaire, fixation supplémentaire lorsqu'il est placé sur le sol ou sur la surface de la route, ainsi il peut être installé rapidement à n'importe quel endroit désiré sans fixation bloquer de façon fiable le passage.

Grâce à clôtures perforantes de coupe sont disposés radialement par rapport au substrat, il devient inaccessible pour capturer les bras dans le but d'un enlèvement non autorisé de l'élément de protection pour ouvrir le passage. Empêche le retrait non autorisé de l'élément protecteur contribue également à la grande masse de ses fondations.

Grâce à couper perçant clôtures sous la forme d'un assez épais, et donc difficile broches coniques ne peuvent pas être supprimées (une collation ou une coupure) au moyen de techniques classiques, par exemple, des ciseaux, une pince métallique ou conventionnelles.

Ainsi, la barrière de sécurité proposée aboutit à un résultat technique de la tâche à accomplir, à savoir l'amélioration des caractéristiques techniques et opérationnelles du consommateur ou, en particulier, les propriétés de protection, ainsi que l'expansion du domaine d'utilisation.

En outre essence du modèle d'utilité sera expliquée en conjonction avec des photos d'illustration, affiché:

  • La Figure 1 – un élément de protection, une vue en plan;
  • La Figure 2 – la même, vue de côté.

Modes de réalisation des éléments de fer barbelé:

  • La Figure 3 – broche pointue avec pointes acérées;
  • La Figure 4 – épingle pointue, bande barbelée enroulé;
  • La Figure 5 – pin fait avec des branches pointues.

La clôture de protection proposé consiste en un ensemble d'éléments de protection autonomes, chaque élément de protection comprend des éléments de frappe multiples formées comme percer et couper dur goupille conique 1 de différentes longueurs attachés de manière symétrique ou au hasard, et de préférence radialement à la base 2 réalisé sous la forme de structure massive solide convexe, par exemple, un segment sphérique ou cylindrique. La production du substrat 2 sous la forme d'un segment plat fournit une surface d'appui qui confère une résistance à l'élément de sécurité. Pour augmenter le poids du substrat 2, sa cavité intérieure peut être rempli avec tout matériel lourd, comme du béton coulé 3. Pour renforcer l'effet dommageable de broches pointues rigides 1 peut être pourvu d'éléments frappants supplémentaires dans le formulaire ci-joint à eux dans un ordre aléatoire ou une goupille symétrique ou forte 4 blesser bande barbelée 5 ou 6 fourni avec des branches aiguisés de différentes longueurs.

La barrière de protection érigée proposé comme suit.

Prêt premier élément de protection est fixé sur une verticale ou inclinée pour la base de réception par tout procédé connu et, par conséquent mis en place de la limite de sécurité. De plus, adjacente à la première pièce de protection à disposer la deuxième, troisième et ainsi de suite éléments de protection similaires sur toute la longueur de la barrière de sécurité, en formant une limite de protection. Lorsque vous placez les éléments de protection sur le terrain, ils ne nécessitent pas de fixation. Inutile de dire, les éléments de protection peuvent être situés sur le tour de garde en plusieurs rangées. Avec un poids significatif des éléments de protection, il est difficile de tirer sécurité à l'étranger, en saisissant les mains de broches pointue 1. En outre, la présence des goupilles coniques 1 d'autres éléments dommageables dans la forme de plots 4, 5 rubans de branches barbelées ou pointus 6 générales exclut la possibilité de leurs mains de circonférence que plus encore augmente les propriétés de protection de la barrière de protection proposée.

Comme la masse du support 1 est beaucoup plus élevé que le poids total de la goupille conique 2, lorsque vous essayez de tourner l'élément de protection, il se remettra en marche leur propre basé sur 1 vers le bas. Tel est le projet de construction de l'élément de protection de réglage de l'auto.

Différence essentielle des solutions techniques proposées par l'art antérieur, est que l'élément de protection est un support solide avec étendant radialement depuis elle a fait des pointes de longueurs différentes, qui sont équipées avec les éléments frappants supplémentaires sous la forme de pointes, griffes ou branches bande de fer barbelé. Ces différences, ensemble, excluent toute possibilité de surmonter l'élément de sécurité en raison de l'impossibilité pour lui de saisir, pour ne pas mentionner le fait que vous pouvez monter à travers elle. Cette circonstance nous permet d'envisager la barrière de protection proposé presque insurmontable. Aucun des barrières de protection de l'art antérieur peut ne pas en avoir parce que les propriétés mentionnées des éléments de protection ont une petite masse, ou est facilement déformé en raison de la raideur insuffisante.

La solution technique proposée testé dans la pratique. La barrière de sécurité "Dikobraz" ne contient pas d'éléments et de composants qui ne peuvent pas être reproduits à l'étape actuelle du développement de la science et de la technologie, en particulier, la production de barrières de sécurité et des barrières de protection est donc acceptable pour les applications industrielles, présente les avantages techniques et d'autres plus connus tels des solutions techniques pour les caractéristiques de conception proposées de l'élément de sécurité, ce qui confirme la possibilité de parvenir à un résultat technique de l'objet revendiqué, dans certaines sources d'information non trouvé barrières de protection similaires avec ces caractéristiques essentielles de la proposition, et donc est considérée comme ceux qui peuvent bénéficier d'une protection juridique.

Les principaux avantages techniques des solutions techniques proposées, en comparaison avec le prototype sont les suivantes:

  • Augmenter les propriétés de sécurité en raison du fait que l'élément de protection comprend un clôtures rigides étendant radialement depuis les bases massives;
  • Étendre l'application en raison du fait que la base a une surface de montage au fond;
  • L'augmentation des propriétés destructives en équipant broches coniques éléments frappants supplémentaires;
  • La complexité de l'enlèvement non autorisé de l'élément de protection de sécurité à l'étranger en raison de son poids considérable;
  • La possibilité d'auto-installation de l'élément de sécurité des différences significatives de base de masse et chevilles coniques;
  • L'augmentation de l'effet dissuasif en raison de la rotation forcée de l'élément de sécurité;
  • L'incapacité à supprimer (couper, morsure) clôtures en raison de leur performance relativement épaisse;
  • Améliorer l'efficacité et la fiabilité de la protection des sites sensibles en raison de l'incapacité à surmonter les barrières de protection.

Les prestations sociales de la mise en oeuvre de la solution technique proposée, par rapport à l'art antérieur, obtenus par l'amélioration de la protection des sites sensibles et d'étendre l'utilisation de barrières de sécurité.

L'effet économique de l'introduction de la solution technique proposée, par rapport au prototype, obtenue par la simplification de la technologie de fabrication et l'installation de barrières de sécurité, l'utilisation de matériaux courants dans la construction et, par conséquent, une diminution de sa valeur.

Après la description de la barrière de sécurité envisagée, l'homme de l'art de la connaissance doit être clair que tout ce qui précède est simplement illustratif, et non limitatif, ayant été présentée par cet exemple. De nombreuses modifications possibles de l'élément de sécurité, en particulier, le nombre, la taille, les options des tiges coniques sur la base de la taille, le poids et la forme de celui-ci peuvent varier dans des rapports différents, et, bien entendu, dans le cadre de l'une des approches ordinaires et naturels dans l'art connaissances et considéré comme étant dans la portée des solutions techniques.

La quintessence de la solution technique proposée est que l'élément de protection est une base massive avec des éléments frappants radiale rigides qui peuvent être montés avec des éléments frappants, et ces circonstances ensemble, permettent l'achat proposé clôture de protection mentionné et d'autres avantages. Changer et l'utilisation de seulement les composants individuels de la clôture de protection, limite naturellement la gamme des avantages énumérés ci-dessus, et ne peut pas être considérée comme une nouvelle solution technique dans le domaine de la connaissance, car autrement, de façon similaire à la clôture de protection, ne nécessitent plus aucune créativité de designers et d'ingénieurs, et ne peut donc être considéré comme le résultat de leur activité créatrice ou un nouvel objet de la propriété intellectuelle doit être protégée en appréciant le document de protection.

Modèle d'utilité de formule

  1. La barrière de sécurité, qui se compose d'un ensemble d'éléments de protection autonomes, dont chacune comprend de nombreuses clôtures, fixé sur la base, caractérisé en ce que l'élément frappant est une bande de fer barbelé dur broches coniques de différentes longueurs, ou fixé au hasard de manière symétrique et avantageusement radialement un substrat formé comme une structure solide continue convexe, comme un segment sphérique ou cylindrique.
  2. La barrière de sécurité selon las article 1, caractérisé en ce que le poids du substrat pour augmenter sa cavité interne est remplie de toute matière lourde, par exemple, est rempli de béton.
  3. La barrière de sécurité selon las article1, caractérisé en ce que des tiges pointues sont fournis avec des éléments frappants supplémentaires dans le formulaire ci-joint à eux dans un ordre aléatoire ou branches symétriques coniques de différentes longueurs ou des pointes, ou bande barbelée enroulés.
  4. La barrière de sécurité selon les articles 1-3, caractérisé en ce que l'élément de protection est un entraînement positif de la rotation de la base.
